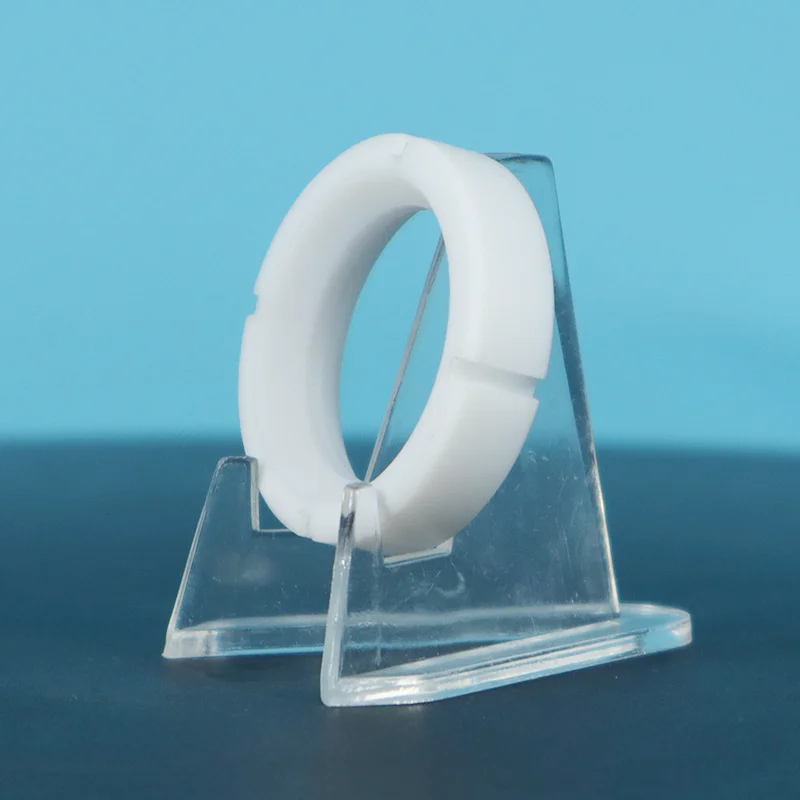

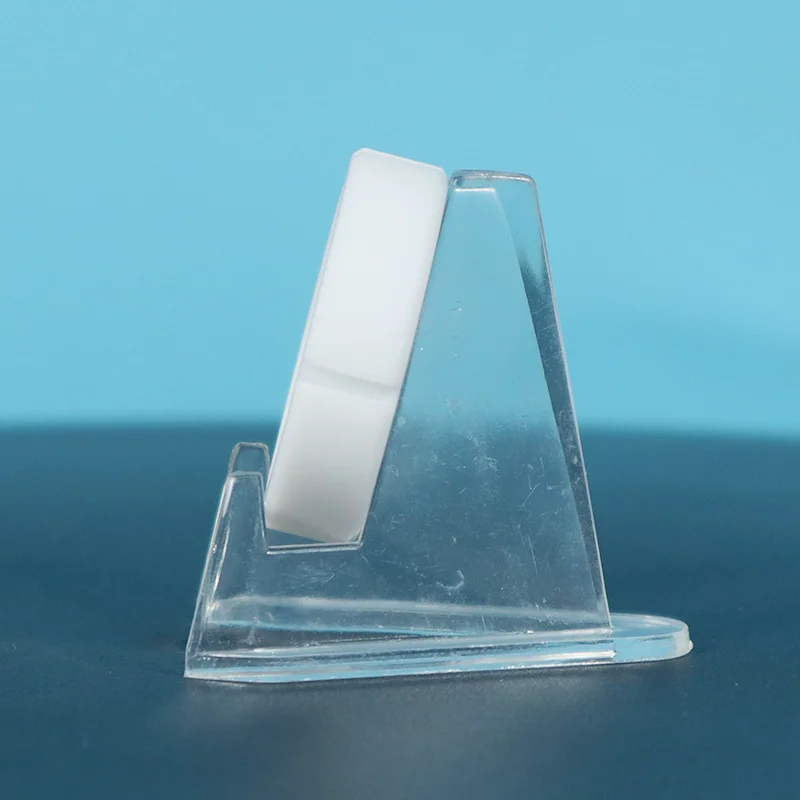

Gniazdo zaworu z dziewiczego PTFE

Gniazda zaworów z Virgin PTFE zapewniają szczelne odcięcie, uniwersalną odporność chemiczną, niski moment obrotowy i szeroki zakres temperatur roboczych. Jako profesjonalny producent, Taifno oferuje różne specyfikacje, w tym dziewiczy i wypełniony PTFE; prosimy o kontakt w celu przedstawienia konkretnych wymagań dotyczących aplikacji.

Wyślij zapytanie

Opis produktu

Gniazda zaworów z Virgin PTFE są odpowiednie dla zakresu temperatur od -180°C do +200°C, wytrzymują ciśnienie do 414 barów i są kompatybilne z zakresem pH 0–14; w zastosowaniach chemicznych ich żywotność jest trzy do pięciu razy dłuższa w przypadku elementów gumowych lub EPDM. Taifno oferuje niestandardowe rozwiązania i bezpłatne próbki; prosimy o kontakt w celu uzyskania wyceny i wsparcia technicznego.

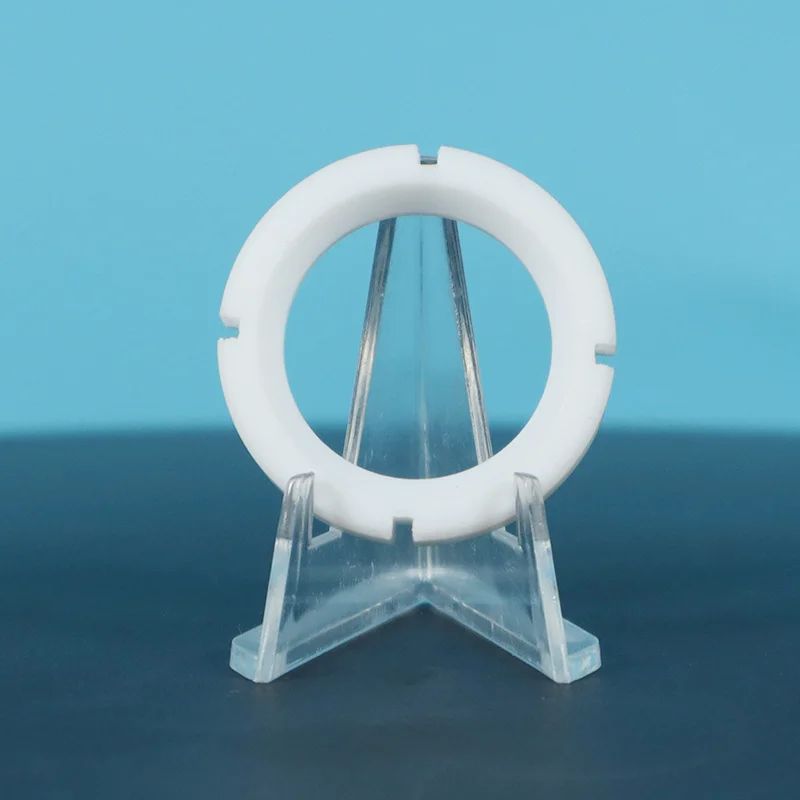

Virgin PTFE Valve Seat

Dlaczego warto wybrać gniazda zaworów Virgin PTFE?

Problem materiału siedzenia

Jeśli obecnie używasz gumowych, EPDM lub metalowych gniazd zaworów, możesz napotkać jeden lub więcej z następujących problemów:

Problem	Dlaczego to się dzieje	Jak PTFE to naprawia
Zawory przeciekają po kilku miesiącach	Guma pęcznieje, twardnieje lub ulega degradacji pod wpływem środków chemicznych	PTFE jest chemicznie obojętny – pozostaje stabilny w prawie wszystkich mediach
Twoje zawory ciężko się obracają	Metalowe siedzenia wymagają wysokiego momentu obrotowego; gumowe przyklejanie się do nośnika	PTFE ma najniższe tarcie — płynną pracę przy niskim momencie obrotowym
Media zanieczyszczają Twój produkt	Guma lub metal mogą przedostać się do procesu	PTFE jest czysty, zgodny z wymogami FDA/USP – bez zanieczyszczeń
Co roku wymieniasz siedzenia	Guma ma ograniczoną żywotność; metal nosi	PTFE wytrzymuje 3–5 razy dłużej — mniej wymian i mniej przestojów
Nie da się osiągnąć zerowego wycieku	Metalowe gniazda nie są bąbelkoszczelne (tylko klasa IV/V)	PTFE zapewnia bąbelkowoszczelne odcięcie klasy VI

Trzy podstawowe zalety

1. Uniwersalna odporność chemiczna: PTFE jest chemicznie obojętny na praktycznie wszystkie kwasy, zasady, rozpuszczalniki i węglowodory. Rozwiązuje problemy z uszczelnieniami w przemyśle chemicznym, naftowym, farmaceutycznym i spożywczym, z którymi nie radzą sobie inne materiały. Jeden materiał siedziska dla prawie każdego nośnika.

2. Szczelne zamknięcie: Miękkie gniazda PTFE zapewniają odcięcie klasy VI (pęcherzykowo-szczelne), czyli najniższą możliwą do osiągnięcia klasę szczelności. Fotele metalowe nie są w stanie tego osiągnąć. Guma może, ale guma zawodzi w agresywnych mediach. PTFE zapewnia zerowy wyciek bez ograniczeń chemicznych.

3. Najniższe tarcie: PTFE ma najniższy współczynnik tarcia spośród materiałów stałych (0,05-0,20), co zapewnia płynną pracę zaworu, niskie wymagania dotyczące momentu obrotowego i zmniejszone zużycie siłownika. Bez klejenia. Żadnego irytowania. Brak nagromadzenia multimediów.

Porównanie: PTFE z innymi materiałami gniazd

Porównanie kosztów i wydajności

Tworzywo	Najlepsze dla	Koszt (początkowy)	Żywotność w służbie chemicznej	Całkowity koszt (3 lata)
Guma/EPDM	Woda, powietrze, niskie temperatury	$ (1x)	6-12 miesięcy	$$$$ (3-6 wymian)
Metal	Wysoka temperatura, wysokie ciśnienie, materiały ścierne	$$$$ (4-5x)	5+ lat	$$$ (brak zamienników, ale wysoki koszt początkowy)
Dziewiczy PTFE	Czyste chemikalia, zastosowania FDA, niskie ciśnienie	$$ (2x)	2-3 lata	$$ (1 wymiana)
Wypełniony PTFE	Materiały ścierne, wysokie ciśnienie, wysoka temperatura	$$$ (3x)	3-5+ lat	$ (zero zamienników)

Porównanie wydajności

Nieruchomość	Guma/EPDM	Metal	Dziewiczy PTFE	Wypełniony PTFE
Zakres temperatur	-40°C do +150°C	Do 650°C+	-180°C do +200°C	-180°C do +200°C
Odporność chemiczna	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
Klasa uszczelniania	Klasa VI	Klasa IV-V	Klasa VI	Klasa VI
Tarcie	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
Odporność na pełzanie	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
Odporność na zużycie	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
Zgodny z FDA	Ograniczony	❌	✅Tak	✅ (tylko dziewica)
Koszt (początkowy)	$	$$$$	$$	$$$
Najlepsze dla	Woda, powietrze, niska temperatura	Ekstremalne warunki	Czyste chemikalia	Materiały ścierne, wysokie ciśnienie

Szybki przewodnik wyboru

Jeśli Twoja usługa jest...	Wybierać...
Czyste chemikalia, zastosowania FDA, niskie ciśnienie	Dziewiczy PTFE
Media ścierne, szlamy, wysokie ciśnienie	PTFE wypełniony szkłem
Wysoka prędkość, odprowadzanie ciepła, praca na sucho	PTFE wypełniony węglem
Wrażliwe na przenikanie, cykle termiczne, krytyczne chemikalia	PTFE modyfikowany TFM™
Wysoka temperatura (powyżej +300°C), ekstremalne ciśnienie	Metal lub PEEK
Woda, powietrze, niska temperatura, niski priorytet kosztów	Guma/EPDM
Nie jesteś pewien? Prześlij nam swoje media, temperaturę i ciśnienie	Polecamy

Aplikacje

Przemysły podstawowe

Przemysł	Aplikacja	Zalecana klasa
Przetwarzanie chemiczne	Zawory kulowe, zawory regulacyjne do obsługi kwasów, rozpuszczalników, ługów	Modyfikowany dziewiczy PTFE lub TFM™
Ropa i gaz	Wysokociśnieniowe zawory kulowe, wyposażenie głowic odwiertów, rurociągi	PTFE wypełniony szkłem lub węglem
Farmaceutyczny	Przetwarzanie sterylne, produkcja API	Dziewiczy PTFE (FDA/USP)
Żywność i napoje	Zawory sanitarne, sprzęt do napełniania	Dziewiczy PTFE (zatwierdzony przez FDA)
Pulpa i papier	Zawory do szlamu ściernego, zawory fermentacyjne	PTFE wypełniony szkłem
Wytwarzanie energii	Instalacje parowe, zawory wody chłodzącej	RPTFE lub PEEK
Serwis kriogeniczny	LNG, ciekły tlen, płyny kriogeniczne	PCTFE lub modyfikowany PTFE

Typowy sprzęt

Zawory kulowe pływające i montowane na czopie

Zawory motylkowe

Zasuwy i zawory kulowe

Zawory korkowe

Zawory sterujące

Sprawdź zawory

Factory Factory Factory Factory

Aplikacje w świecie rzeczywistym

Studium przypadku 1: Problem przenikania ze zmodyfikowanego PTFE TFM™ rozwiązany

Wyzwanie: Klient producenta zaworów kulowych używał gniazd zaworów z PTFE, które nie zapewniały wystarczającej odporności na odkształcenia, zużycie i przenikanie. PTFE miał również tendencję do pęcznienia i kurczenia się, co powodowało niedoskonałe uszczelnienie.

Rozwiązanie: Zmieniono materiał gniazda zaworu na PTFE modyfikowany TFM™, charakteryzujący się znacznie większą odpornością na odkształcenia i niższym współczynnikiem przenikania. Materiał zapewnił również gładsze wykończenie powierzchni, zmniejszając tarcie i poprawiając uszczelnienie kula-gniazdo.

Wynik: Nowe siedzisko zapewniało lepszą odporność na przenikanie, lepszą stabilność wymiarową i zwiększoną integralność strukturalną. Producent produkuje obecnie gniazda zaworów w rozmiarach od ¾ do 54 cali, do zastosowań w przetwórstwie chemicznym, przemyśle etanolowym, naftowo-gazowym, kolejowym, papierniczym i spożywczym.

Konkluzja: Jedna zmiana materiału rozwiązała trzy problemy: przenikanie, deformację i tarcie. Nie są potrzebne żadne dalsze wymiany.

Studium przypadku 2: Podwójna żywotność gniazda PTFE

Wyzwanie: Producent koncentratów napojów stanął w obliczu awarii uszczelnień zaworów motylkowych z powodu agresywnych środków aromatyzujących w temperaturach poniżej 50°C i ciśnieniu poniżej 5 barów. Uszczelka OEM FPM pęcznieła, marszczyła się i odpadała pod wpływem substancji chemicznych.

Rozwiązanie: Zastąpiono FPM gniazdem na bazie PTFE.

Wynik: Nowe gniazdo wykonane z PTFE wytrzymało 3 miesiące w porównaniu z oryginalnym gniazdem FPM, które wytrzymało 1,5 miesiąca. Podwójna żywotność. Skrócenie czasu przestojów konserwacyjnych o 50%.

Konkluzja: Prosta aktualizacja materiału. 2x dłuższa żywotność. Połowa przestoju.

Studium przypadku 3: PTFE wypełniony szkłem — 8 razy dłuższa żywotność

Wyzwanie: W przedsiębiorstwie górniczym co 4–6 tygodni wymieniano gniazda zaworów w zaworach szlamowych przenoszących cząstki rudy ściernej. Gniazda Virgin PTFE szybko się zużywały, powodując częste przerwy w produkcji.

Rozwiązanie: Zmodernizowano gniazda PTFE wypełnione szkłem o zwiększonej odporności na zużycie i wytrzymałości.

Wynik: siedzenia wytrzymały 8 miesięcy, 8 razy dłużej niż dziewiczy PTFE. Znacząco poprawił się czas sprawności produkcji. Okresy między konserwacjami wydłużone z tygodni do miesięcy.

Konkluzja: jedna zmiana. 8x dłuższa żywotność. Redukcja przestojów o 80%.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Dane techniczne

Parametr	Dziewiczy PTFE	Wypełnione szkłem	Wypełnione węglem	Zmodyfikowany TFM™
Zakres temperatur	-180°C do +200°C	-196°C do +260°C	-200°C do +230°C	-200°C do +260°C
Zakres ciśnienia	Do 70 barów	Klasa 800+	Klasa 800+	Klasa 800+
Odporność na pełzanie	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Odporność na zużycie	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Odporność chemiczna	pH 0-14	Doskonały (nie HF/alkaliczny)	Doskonały (nie utleniający)	pH 0-14
Odporność na przenikanie	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Zgodny z FDA	✅Tak	❌ Nie	❌ Nie	✅Tak
Kolor	Biały	Szaro-biały	Czarny	Biały

Dostępne stopnie

Stopień	Najlepsze dla	Kluczowa korzyść	Limit chemiczny	Koszt
Dziewiczy PTFE	Czyste chemikalia, FDA, niskie ciśnienie	Uniwersalna odporność chemiczna, najniższe tarcie	Przepływ na zimno pod obciążeniem	$
PTFE wypełniony szkłem	Materiały ścierne, szlamy, duże obciążenia	Najlepsza odporność na zużycie, wytrzymałość	Nie dla HF i mocnych zasad	$$
PTFE wypełniony węglem	Wysoka prędkość, rozpraszanie ciepła	Przewodność cieplna, niskie tarcie	Nie dla silnych utleniaczy	$$
TFM™ Zmodyfikowany PTFE	Usługi wrażliwe na przenikanie, krytyczne	Najniższa przepuszczalność, najlepsza regeneracja po stresie	Wyższy koszt	$$$
PCTFE	Serwis kriogeniczny, wysokie ciśnienie	Doskonała wydajność w niskich temperaturach	Ograniczone do +150°C	$$$
ZERKAĆ	Ekstremalna temperatura, duże obciążenie	Najwyższa wytrzymałość, odporność na zużycie	Bardzo wysoki koszt	$$$$

Zapewnienie jakości

Materiał w 100% z żywicy dziewiczej — bez przemiału i materiałów pochodzących z recyklingu. Stała jakość, partia po partii.

Pełna identyfikowalność – możliwość śledzenia każdej partii od surowca do gotowego produktu. Certyfikaty materiałowe dostępne na życzenie.

Obróbka precyzyjna – Gniazda są precyzyjnie obrobione z wąskimi tolerancjami (dokładność ± 0,1 mm) przy użyciu tokarek CNC.

Certyfikat ISO 9001 — procesy produkcyjne certyfikowane w ramach systemów zarządzania jakością ISO.

Dostępne gatunki zgodne z FDA — gatunki Virgin PTFE spełniają wymagania FDA 21 CFR 177.1550.

Wsparcie w zakresie projektowania niestandardowego — wsparcie inżynieryjne mające na celu optymalizację geometrii gniazda pod kątem konkretnej konstrukcji zaworu.

Test Test Test Test

Często zadawane pytania

P: Co to jest gniazdo zaworu Virgin PTFE i skąd mam wiedzieć, czy moje wymaga wymiany?

Odp.: Element uszczelniający, w którym kula, tarcza lub grzyb styka się z korpusem zaworu. PTFE zapewnia uniwersalną odporność chemiczną, niskie tarcie i szczelność pęcherzykową klasy VI.

Wymień, gdy zauważysz: wyciek przez zamknięty zawór, wyższy niż normalny moment obrotowy, widoczne zużycie lub zadrapania lub po dłuższej pracy w wymagających warunkach.

Jeśli nie jesteś pewien, prześlij nam zdjęcie i specyfikację zaworu, pomożemy Ci zdiagnozować.

P: Dziewiczy PTFE czy wypełniony PTFE. Który gatunek pasuje do mojego zaworu?

Odp.: Trzy pytania, które warto sobie zadać:

Czy nośnik jest czysty lub szorstki? Czysty → Dziewiczy PTFE. Materiał ścierny → Wypełniony szkłem.

Czy temperatura jest wysoka lub potrzebujesz odprowadzania ciepła? → Wypełnione węglem.

Czy przenikanie jest problemem, czy potrzebujesz najdłuższego życia? → Zmodyfikowano TFM™.

Szybka zasada: Dziewczyny PTFE zapewniający czystość i zgodność z FDA. Wypełniony PTFE zapewniający wytrzymałość, odporność na zużycie i długą żywotność.

Prześlij nam swoje media, temperaturę, ciśnienie, a my polecimy odpowiedni gatunek w jednej odpowiedzi.

P: Jakie są ograniczenia i najczęstszy błąd?

A: Temperatura: -180°C do +200°C.

Ciśnienie: do 414 barów, różni się w zależności od gatunku i konstrukcji.

Granice chemiczne:

Wypełnione szkłem: Nie nadaje się do HF ani mocnych zasad

Wypełnione węglem: Nie dla silnych utleniaczy

Virgin PTFE i TFM™: Nie do stopionych metali alkalicznych ani gazowego fluoru

Najczęstszy błąd: Nadmierna kompresja. PTFE wymaga precyzyjnej siły osadzania. Zbyt duża kompresja powoduje uszkodzenie siedziska; za mało powoduje wyciek.
