Części wykonane na zamówienie z PTFE

Dzięki ponad 20-letniemu doświadczeniu w branży Taifno posiada wszechstronne możliwości w zakresie badań i rozwoju, dostosowywania i produkcji, oferując szeroką gamę niestandardowych części PTFE. Wykorzystujemy obróbkę precyzyjną lub formowanie tłoczne, aby spełnić Twoje dokładne specyfikacje, dostosowując się do dowolnego kształtu, rozmiaru lub gatunku, i zajmujemy się wszystkim, od opracowania prototypu po masową produkcję.

Wyślij zapytanie

Opis produktu

Taifno jest wyspecjalizowanym producentem oferującym części PTFE obrabiane na zamówienie. Nasz zespół ekspertów produkuje komponenty w oparciu o Twoje rysunki CAD, pliki PDF, a nawet ręcznie rysowane szkice. Pracujemy z szeroką gamą materiałów, w tym pierwotnym PTFE i różnymi gatunkami wypełniaczy (takimi jak włókno szklane, włókno węglowe, dwusiarczek molibdenu, brąz, PEEK itp.), z których każdy został zaprojektowany tak, aby spełniał określone wymagania wydajnościowe.

Poproś o wycenę już dziś; odpowiemy w ciągu 24 godzin, aby omówić rozwiązania i ceny oraz dostarczyć bezpłatne próbki.

Custom Machined PTFE Parts

Czym są części PTFE obrabiane na zamówienie?

Części niestandardowe z PTFE to precyzyjnie obrobione lub formowane elementy wykonane z żywicy PTFE według dokładnych specyfikacji klienta, a nie gotowego standardu. Są potrzebne, gdy standardowe rozmiary nie pasują, kołnierz jest niestandardowy lub Twoje zastosowanie wymaga określonego kształtu, tolerancji lub gatunku materiału.

Przykłady: Niestandardowe uszczelki, gniazda zaworów, pierścienie tłokowe, podkładki łożyskowe, mieszki, izolatory – dowolny kształt, który możesz narysować, możemy wykonać z PTFE.

Kluczowe cechy materiału:

Obojętność chemiczna: Odporny na prawie wszystkie chemikalia, kwasy, zasady, rozpuszczalniki, węglowodory

Zakres temperatur: Praca ciągła od -180°C do +200°C (krótkotrwale do +300°C)

Najniższe tarcie: współczynnik zaledwie 0,04, najniższy ze wszystkich materiałów stałych

Powierzchnia nieprzywierająca: Zapobiega przyleganiu i gromadzeniu się mediów, ułatwia czyszczenie

Izolacja elektryczna: Doskonałe właściwości dielektryczne

Zgodność z FDA: Dostępne w wersjach dopuszczonych do kontaktu z żywnością i biokompatybilnych

Procesy produkcyjne

Niestandardowe części z PTFE można wytwarzać w dwóch podstawowych procesach:

Proces	Najlepsze dla	Kluczowe funkcje
Obróbka CNC	Złożone geometrie, wąskie tolerancje, prototypy, małe i średnie partie	Osiąga ±0,02 mm, możliwość pracy w 5 osiach, złożone kontury
Formowanie tłoczne	Części o dużych średnicach, produkcja wielkoseryjna, proste kształty	Części o średnicy do 3300 mm, o dużej gęstości, bez pustych przestrzeni

Dlaczego warto wybrać niestandardowe części PTFE

Problem: Standardowe części nie pasują

Problem	Dlaczego to się dzieje	Prawdziwy koszt
To nie pasuje	Standardowe rozmiary rzadko pasują do Twojego wyposażenia	Wycieki, przedwczesne awarie, przeróbki — 3-5-krotny koszt niestandardowej części
Zła klasa materiału	Jedna klasa do wszystkiego — niezoptymalizowana pod kątem Twoich multimediów	Krótka żywotność, częste wymiany — 5-10-krotny koszt w ciągu 3 lat
Słaba wydajność	Projekt ogólny — nie zaprojektowany dla Twojego zastosowania	Przestoje w produkcji, zagrożenia bezpieczeństwa — z łatwością przekraczają koszt części niestandardowej
Dodatkowy koszt	Modyfikuj części standardowe — lub przeprojektuj swój system	Czas projektowania, opóźnienia w produkcji — ponad 500 USD za modyfikację

Porównanie: niestandardowy PTFE vs standard vs modyfikowany

Porównanie kosztów i wydajności

Funkcja	Standardowy PTFE	Zmodyfikowany standard	Niestandardowy PTFE
Pasować	Kompromis – może nie pasować	Pasuje po modyfikacji	Idealny — zbudowany według Twoich specyfikacji
Instalacja	Może wymagać przeróbki	Pracochłonne	Proste — bezpośrednie dopasowanie
Żywotność usługi	Krótki — niezoptymalizowany	Umiarkowane — poprawa ograniczona	Długie — zaprojektowane dla Twojego zastosowania
Całkowity koszt (3 lata)	Wysoki — częste wymiany + przestoje + przeróbki	Wysoki — modyfikacje + wymiany + przestoje	Najniższy — jedna część, bez problemów
Czas realizacji	Natychmiastowy	3-5 dni + praca	Prototyp 5-7 dni

Kluczowe spostrzeżenia: Standardowa część z PTFE może kosztować 50 dolarów. Niestandardowa część z PTFE może kosztować 200 USD. Jeśli jednak część standardowa ulegnie awarii co 3 miesiące, a część niestandardowa wytrzymuje 3 lata, część niestandardowa pozwoli Ci zaoszczędzić pieniądze w pierwszym roku.

Dodać przestoje, robociznę i poprawki? Custom wygrywa za każdym razem.

Aplikacje

Przemysły podstawowe

Przemysł	Aplikacja	Zalecana klasa
Przetwarzanie chemiczne	Gniazda zaworów, części pomp, wykładziny reaktorów, łączniki rurowe	Wypełnione szkłem lub modyfikowane TFM™
Lotnictwo	Uszczelki, łożyska, izolacja przewodów — lekkość, szeroki zakres temperatur	Dziewiczy PTFE, FEP, PEEK
Półprzewodnik	Nośniki płytek, obsługa chemikaliów, ultraczyste części — wysoka czystość, pomieszczenie czyste	Wysokiej czystości dziewiczy PTFE, PFA
Medycyna i farmacja	Narzędzia chirurgiczne, linie do produkcji leków – biokompatybilne, zgodne z FDA	Dziewiczy PTFE, gatunki FDA/USP
Ropa i gaz	Elementy zaworów, wyposażenie głowic odwiertów, uszczelnienia rurociągów	PTFE wypełniony szkłem lub węglem
Żywność i napoje	Części przenośników, uszczelki zgodne z FDA, sprzęt do napełniania	Dziewiczy PTFE (zgodny z FDA)
Maszyny Przemysłowe	Tuleje, łożyska, elementy eksploatacyjne, pierścienie prowadzące	PTFE wypełniony węglem lub brązem

Typowe części niestandardowe

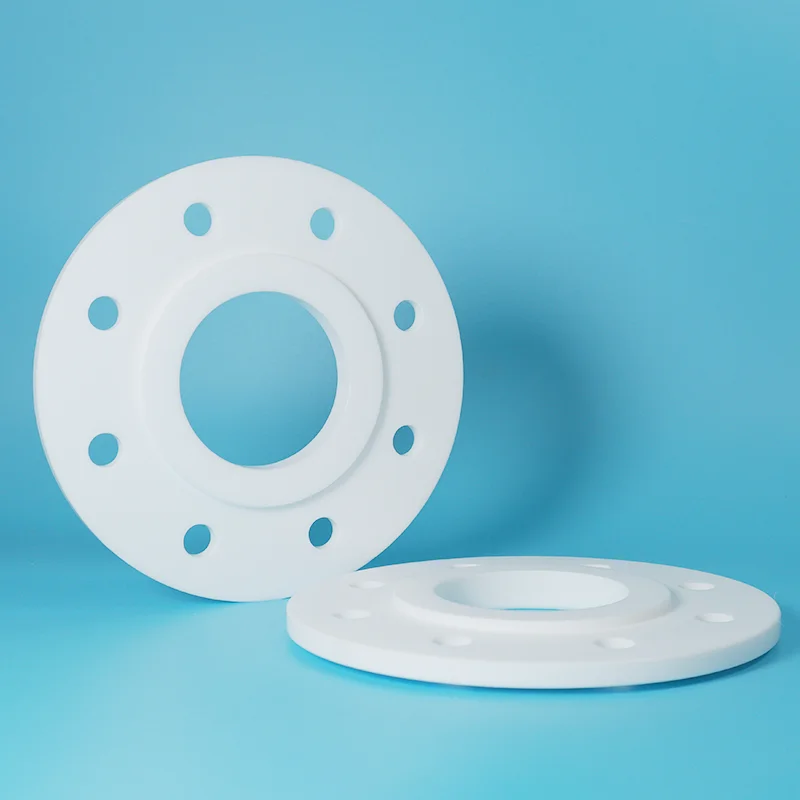

Uszczelki i uszczelki: dowolny kształt, dowolny rozmiar, niestandardowe geometrie

Tuleje i łożyska: Łożyska ślizgowe, podkładki oporowe, tuleje kołnierzowe

Elementy zaworów: Gniazda zaworów, grzyby, kulki, membrany

Izolatory elektryczne: Podstawki, przekładki, korpusy złączy

Pierścienie tłokowe: Pierścienie sprężarki, pierścienie prowadzące, opaski ścierne

Sprzęt laboratoryjny: Zlewki, probówki, lejki, tygle, wymiary niestandardowe

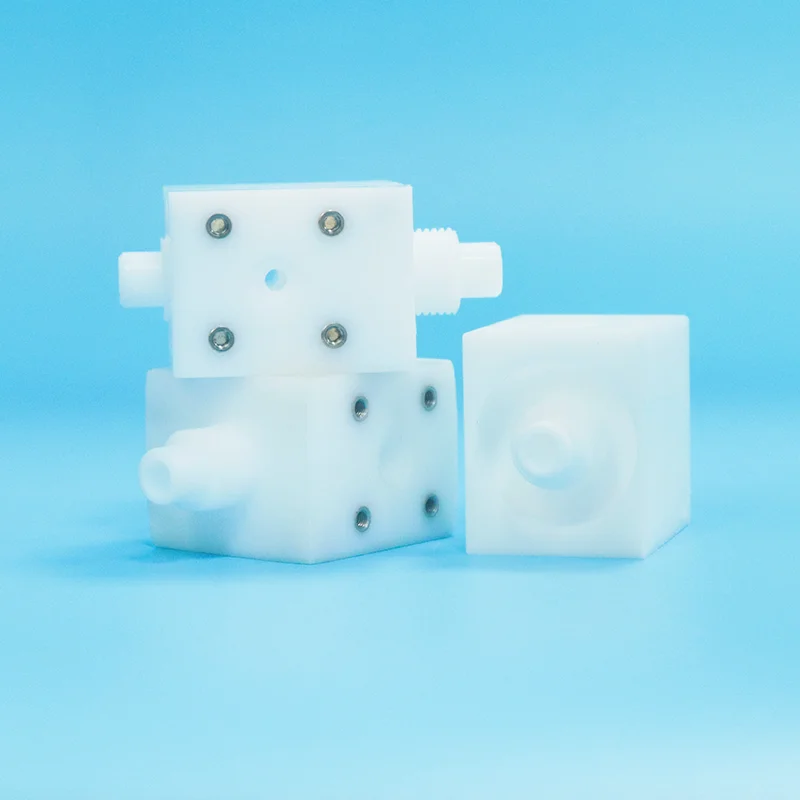

Złożone komponenty: części wielofunkcyjne, dowolny kształt, który możesz narysować

Opcje gatunku materiału

Stopień	Najlepsze dla	Kluczowa korzyść	Limit chemiczny	Koszt
Dziewiczy PTFE	Czyste chemikalia, FDA, niskie tarcie, usługi ogólne	Uniwersalna odporność chemiczna, najniższe tarcie, zgodność z FDA	Miękkie — mniejsza odporność na zużycie	$
PTFE wypełniony szkłem	Media ścierne, duże obciążenia, szlamy	3-5x dłuższa żywotność materiałów ściernych, wytrzymałość	Nie dla HF i mocnych zasad	$$
PTFE wypełniony węglem	Wysoka prędkość, odprowadzanie ciepła, praca na sucho	Przewodność cieplna, niskie tarcie, antystatyczna	Nie dla silnych utleniaczy	$$
PTFE wypełniony MoS₂	Lepkie media, niski moment obrotowy, smarowność	Zwiększona smarowność, dodatkowo zmniejsza tarcie	Nie dla kwasów utleniających	$$
PTFE wypełniony brązem	Ekstremalne ciśnienie, duże obciążenie, duże zużycie	Najwyższa wytrzymałość i odporność na zużycie	Nie do kwasów i słonej wody	$$$
ZERKAĆ	Ekstremalna temperatura, duże obciążenie, promieniowanie	Najwyższa wytrzymałość, odporność na zużycie — do +250°C	Bardzo wysoki koszt, ograniczona kompatybilność chemiczna	$$$$

Szybki przewodnik wyboru

Jeśli Twoja usługa jest...	Wybierać...
Czyste chemikalia, FDA, niskie ciśnienie	Dziewiczy PTFE
Media ścierne, szlamy, duże zużycie	PTFE wypełniony szkłem
Wysoka prędkość, odprowadzanie ciepła, antystatyka	PTFE wypełniony węglem
Lepkie media, niski moment obrotowy, lepsza smarowność	PTFE wypełniony MoS₂
Ekstremalne ciśnienie, duże obciążenie, duże zużycie	PTFE wypełniony brązem
Ekstremalna temperatura, promieniowanie, wysoka precyzja	ZERKAĆ
Nie jesteś pewien? Prześlij nam swoje media, temperaturę i ciśnienie	Polecamy

Aplikacje w świecie rzeczywistym

Studium przypadku 1: Niestandardowe gniazdo zaworu — 6 razy dłuższa żywotność

Wyzwanie: Zakład chemiczny miał zawór kulowy o niestandardowej wielkości. Standardowe gniazda zaworów z PTFE nie pasowały. Zakład modyfikował standardowe gniazda na miejscu, co było czasochłonne, kosztowne i powodowało pogorszenie właściwości uszczelniających. Wyciek następował co 3-4 miesiące.

Rozwiązanie: Gniazda zaworów wykonane na zamówienie z PTFE, dopasowane do dokładnych wymiarów zaworów. Gatunek z wypełnieniem szklanym zapewniający odporność na zużycie w mediach ściernych.

Wynik: Idealne dopasowanie. Żadne modyfikacje nie są potrzebne. Fotele wytrzymały ponad 2 lata, czyli 6 razy dłużej niż zmodyfikowane siedzenia standardowe. Eliminacja kosztów modyfikacji i przestojów w wysokości 8000 USD rocznie.

Studium przypadku 2: Złożony komponent PTFE — osiągnięte wąskie tolerancje

Wyzwanie: producent sprzętu półprzewodnikowego potrzebował złożonego komponentu PTFE o tolerancji ±0,02 mm, wielu funkcjach i bardzo wysokiej czystości do stosowania w pomieszczeniach czystych. Standardowy PTFE nie był w stanie zapewnić dokładności wymiarowej.

Rozwiązanie: Precyzyjna obróbka CNC z kontrolą temperatury (68-72°F) w celu utrzymania stabilności wymiarowej. Zastosowano wyżarzanie odprężające, aby zapobiec płynięciu na zimno. Dziewiczy PTFE o wysokiej czystości z pełną identyfikowalnością.

Wynik: Złożona geometria osiągnięta w granicach tolerancji. Zero zanieczyszczeń w walidacji pomieszczeń czystych. Złożono wiele powtarzających się zamówień.

Studium przypadku 3: Niestandardowa uszczelka o dużej średnicy — bez szwów i wycieków

Wyzwanie: Zakład chemiczny potrzebował uszczelki PTFE do kołnierza wykładanego szkłem o średnicy 2000 mm. Uszczelki standardowe niedostępne w tym rozmiarze. Uszczelki wycinane na zamówienie z blachy były zbyt drogie i miały słabe szwy.

Rozwiązanie: Formowana ciśnieniowo, niestandardowa uszczelka PTFE o dokładnej średnicy 2000 mm i zoptymalizowanej grubości dla ochrony kołnierza wyłożonego włóknem szklanym.

Wynik: Jednoczęściowa formowana konstrukcja — bez szwów. Idealne dopasowanie. Brak uszkodzeń kołnierza pokrytego szkłem. Uszczelka działała bez wycieków przez 18 miesięcy i liczba ta wciąż rośnie.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Factory Factory Factory Factory

Dane techniczne

Właściwości materiału PTFE

Nieruchomość	Wartość	Metoda testowa
Gęstość	2,15-2,20 g/cm3	ASTM D792
Wytrzymałość na rozciąganie	20-35 MPa	ASTM D638
Wydłużenie przy zerwaniu	250-500%	ASTM D638
Współczynnik tarcia	0,04-0,20	ASTM D1894
Twardość	Brzeg D 55-65	ASTM D2240
Absorpcja wody	<0,01%	ASTM D570
Ciągła temperatura pracy	-180°C do +200°C	ASTM D746
Krótkoterminowa temperatura pracy	Do +300°C	—
Odporność chemiczna	pH 0-14 (z wyjątkiem stopionych metali alkalicznych i związków fluoru)	—
Wytrzymałość dielektryczna	15-50 kV/mm	ASTM D149

Możliwości wymiarowe

Parametr	Zdolność
Części obrabiane — toczenie CNC	Średnica do 600 mm × długość 1200 mm
Części obrabiane — frezowanie CNC	Do 600×400×300mm
Części formowane — formowanie tłoczne	Średnica do 3300 mm
Minimalna grubość ścianki	Do 0,8 mm (obrobione maszynowo)
Tolerancja — standardowa	±0,05 mm
Tolerancja — precyzja	±0,02 mm
Wykończenie powierzchni	0,8-3,2 μm Ra (polerowanie w celu uzyskania drobniejszych wykończeń)

Zapewnienie jakości

Materiał w 100% z żywicy dziewiczej — bez przemiału i materiałów pochodzących z recyklingu. Stała jakość, partia po partii.

Pełna identyfikowalność – możliwość śledzenia każdej partii od surowca do gotowego produktu. Certyfikaty materiałowe dostępne na życzenie.

Obróbka precyzyjna — komponenty precyzyjnie obrobione z zachowaniem wąskich tolerancji przy użyciu zaawansowanego sprzętu CNC.

Certyfikat ISO 9001:2015 — procesy produkcyjne certyfikowane w ramach systemów zarządzania jakością ISO.

Dostępne gatunki zgodne z FDA – Dziewiczy PTFE i wybrane gatunki spełniają wymagania FDA 21 CFR 177.1550.

Bezpłatna pomoc techniczna DFM — oceniamy Twój projekt i zalecamy alternatywy w zakresie geometrii lub materiału po niższych kosztach — tej samej funkcji, lepszej produktywności. Dołączone do każdego cytatu.

Prototyp do produkcji — pojedynczy prototyp do produkcji na dużą skalę — wszystkie obsługiwane. Czas realizacji: prototyp 5-7 dni, produkcja 7-15 dni.

Test Test Test Test

Często zadawane pytania

P: Czego potrzebujesz, aby wycenić części PTFE wykonane na zamówienie i ile to zajmuje?

Odp.: Cztery rzeczy:

(1) Rysunek lub szkic: 3D (STEP/IGES), 2D (PDF) lub nawet szkic odręczny z kluczowymi wymiarami.

(2) Klasa materiału: zalecamy w przypadku wątpliwości.

(3) Ilość: prototyp, mała partia lub produkcja.

(4) Zastosowanie: temperatura, media, ciśnienie (dzięki temu możemy polecić odpowiedni gatunek).

Termin realizacji wyceny: 24 godziny.

Czas realizacji prototypu: 5-7 dni.

Czas realizacji produkcji: 7-20 dni.

Wysyłka: lotnicza 5–15 dni; Morze 15-30 dni.

P: Jakie tolerancje można osiągnąć i ile kosztuje niestandardowe?

Odp.: Standardowa tolerancja: ± 0,05 mm.

Precyzja: ±0,02 mm.

Koszty zależą od złożoności, rozmiaru, materiału, tolerancji i ilości.

Porównanie kosztów: część standardowa może kosztować 50 USD. Część niestandardowa może kosztować 200 USD. Jeśli jednak część standardowa wymaga wymiany co 3 miesiące, część niestandardowa zwraca się już w pierwszym roku.

Pomagamy zoptymalizować Twój projekt w celu obniżenia kosztów — bezpłatna informacja zwrotna DFM do każdej wyceny. Żadnych ukrytych opłat. Pełna przejrzystość.

P: Jakie są ograniczenia i jak pomagacie mi unikać błędów?

Odp.: Temperatura: od -180°C do +200°C (krótkotrwale do +300°C).

Limity chemiczne:

Dziewiczy PTFE: nie do stopionych metali alkalicznych i fluoru.

Wypełnione szkłem: nie dla HF i mocnych zasad.

Wypełnione węglem: nie dla silnych utleniaczy.

Najczęstsze błędy: Projektowanie pod kątem formowania wtryskowego (PTFE nie może być formowane wtryskowo), określanie zbyt wąskich tolerancji (zwiększa koszty) lub wybór niewłaściwego gatunku dla mediów.

Pomożemy Ci tego uniknąć, bezpłatna recenzja DFM przy każdej wycenie. Oceniamy projekt, potwierdzamy kompatybilność, zalecamy odpowiedni gatunek i sugerujemy alternatywną geometrię po niższych kosztach.

Nie tylko produkujemy części, rozwiązujemy problemy z uszczelnieniami.
