Pierścień uszczelniający z PTFE

Taifno to chiński producent pierścieni typu O-ring z PTFE; oferujemy obróbkę na zamówienie i dostarczamy szeroką gamę produktów uszczelniających PTFE. Produkty te charakteryzują się szerokim zakresem temperatur roboczych, odpowiednimi do ciągłego użytkowania w zakresie od -180°C do +200°C i oferują wyjątkową trwałość, pomagając zaoszczędzić czas i koszty, jednocześnie minimalizując przestoje.

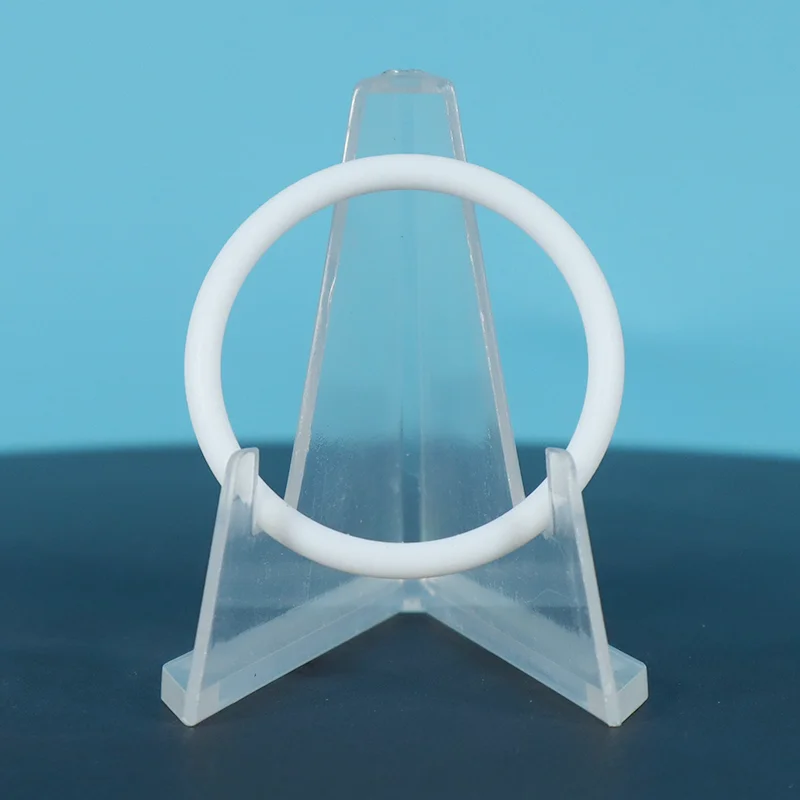

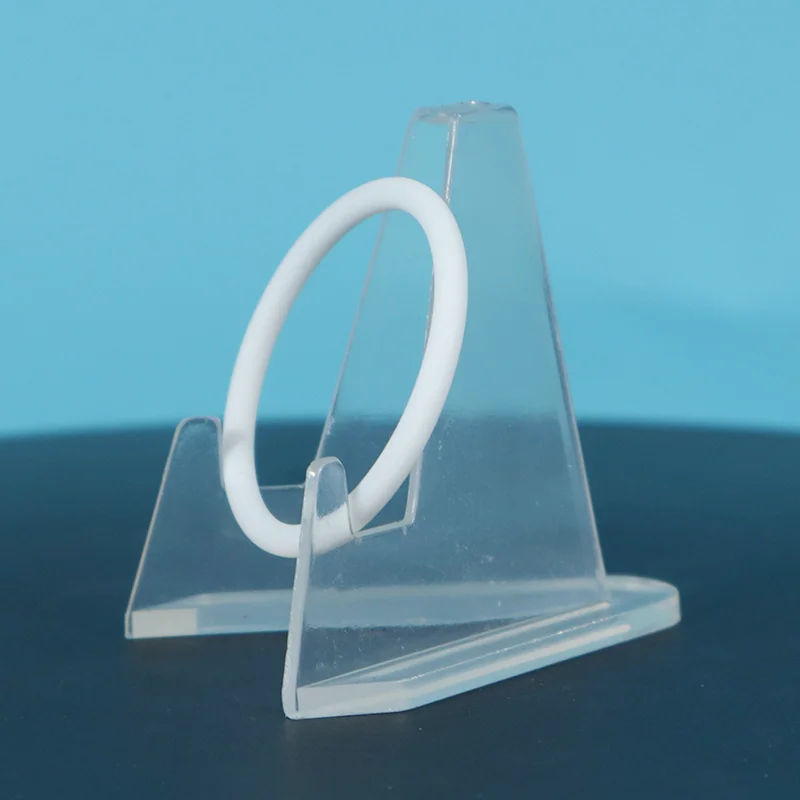

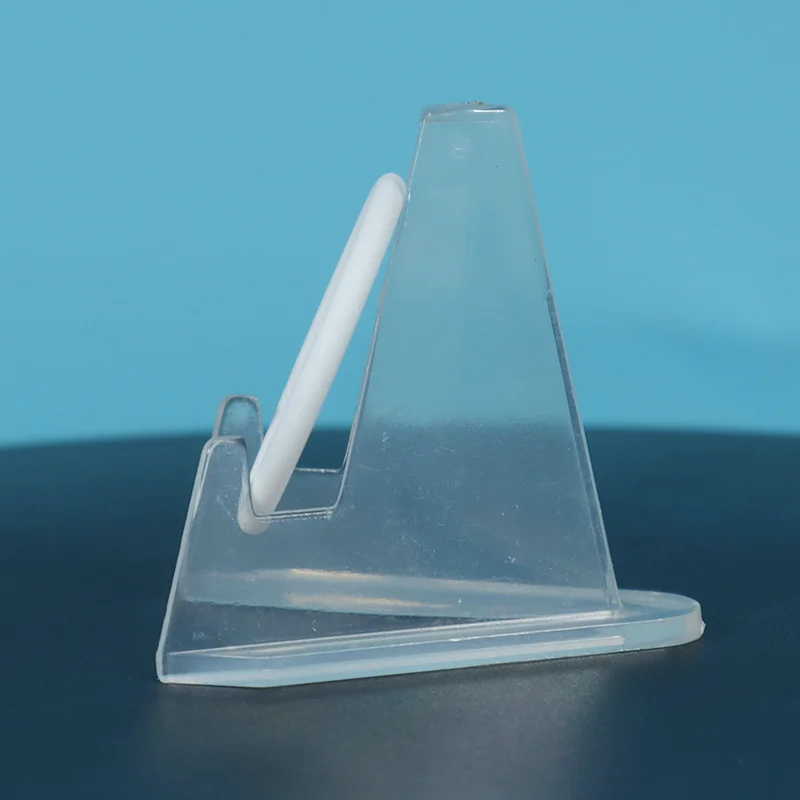

Co to jest O-ring z PTFE?

O-ring z PTFE to okrągły pierścień uszczelniający wykonany precyzyjnie z żywicy PTFE, a nie formowany jak guma. PTFE oferuje najniższy współczynnik tarcia ze wszystkich materiałów stałych (0,05-0,20), uniwersalną odporność chemiczną (pH 0-14) i ciągłą pracę w zakresie od -180°C do +200°C.

W przeciwieństwie do gumowych O-ringów, które opierają się na elastyczności, O-ringi z PTFE uszczelniają poprzez ściskanie. Nie mają elastycznej pamięci, po skompresowaniu pozostają skompresowane. Dlatego tak istotne jest prawidłowe zaprojektowanie rowka.

Dlaczego warto wybrać O-ringi z PTFE?

Przewodnik porównawczy i wyboru

PTFE vs guma vs kapsułka FEP

Szybki przewodnik wyboru

Podstawowe zastosowania

Aplikacje w świecie rzeczywistym

Studium przypadku 1: Zakłady chemiczne — 3 razy dłuższa żywotność

Wyzwanie: Zakład chemiczny przetwarzający kwas solny w temperaturze 100°C wymieniał gumowe pierścienie uszczelniające typu O-ring co 2-3 miesiące ze względu na pęcznienie i twardnienie, co powodowało obawy dotyczące bezpieczeństwa i przerwy w produkcji.

Rozwiązanie: Wymieniono gumowe pierścienie uszczelniające na oryginalne pierścienie uszczelniające z PTFE. Wdrożono prawidłową konstrukcję dławika zgodnie ze specyfikacjami PTFE.

Wynik: o-ringi z PTFE wytrzymały ponad 8 miesięcy, 3 razy dłużej niż gumowe. Zerowy wyciek. Żadnych incydentów związanych z bezpieczeństwem. Okresy konserwacji wydłużone z miesięcy do pór roku.

Studium przypadku 2: Producent farmaceutyczny – uzyskano zgodność z FDA

Wyzwanie: Producent farmaceutyczny potrzebował pierścieni uszczelniających typu O-ring do sterylnego sprzętu do przetwarzania. Gumowe pierścienie uszczelniające nie przeszły testów FDA na ekstrahowalność w zastosowaniach mających kontakt z lekami.

Rozwiązanie: Dostarczone oryginalne pierścienie uszczelniające z PTFE zgodne z FDA, z pełną identyfikowalnością materiałów i dokumentacją FDA.

Wynik: udany test na ekstraktory. Osiągnięto zgodność z FDA. O-ringi wytrzymują wielokrotne cykle sterylizacji parowej bez degradacji. Dostarczona pełna dokumentacja.

Studium przypadku 3: Przetwarzanie żywności — bez zanieczyszczeń, bez wycieków

Wyzwanie: W zakładzie przetwórstwa spożywczego wystąpiły problemy z zanieczyszczeniem wynikającym z degradacji gumowego pierścienia uszczelniającego typu O-ring w kontakcie z kwasami owocowymi i chemikaliami czyszczącymi CIP.

Rozwiązanie: Zastąpione pierścieniami typu O-ring z PTFE zgodnymi z FDA.

Wynik: Zanieczyszczenie wyeliminowane. O-ringi wytrzymują cykle chemicznego czyszczenia CIP. Bez wymywania i bez degradacji. Znacząco poprawił się czas sprawności linii produkcyjnej.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Dane techniczne

Właściwości materiału PTFE

Możliwości wymiarowe

Dostępne stopnie

Zapewnienie jakości

Materiał w 100% z żywicy dziewiczej — bez przemiału i materiałów pochodzących z recyklingu. Stała jakość, partia po partii.

Pełna identyfikowalność — możliwość śledzenia każdej partii od surowca do gotowego O-ringu. Certyfikaty materiałowe na życzenie.

Obróbka precyzyjna — O-ringi precyzyjnie obrobione z zachowaniem wąskich tolerancji, a nie formowane.

Certyfikat ISO 9001 — procesy produkcyjne certyfikowane w ramach systemów zarządzania jakością ISO.

Dostępne gatunki zgodne z FDA – Dziewiczy PTFE spełnia wymagania FDA 21 CFR 177.1550 i BfR.

Dostępna klasa VI USP — gatunki biokompatybilne do zastosowań farmaceutycznych i medycznych.

Szeroki zakres rozmiarów — standardowe rozmiary AS568A w magazynie; rozmiary niestandardowe, wyprodukowane według Twoich specyfikacji.

Często zadawane pytania

P: Co to jest O-ring z PTFE i kiedy należy go używać?

Odp.: Pierścień uszczelniający o okrągłym przekroju poprzecznym, wykonany precyzyjnie z PTFE. Używaj go, gdy zawodzą gumowe pierścienie uszczelniające typu O-ring, w przypadku agresywnych chemikaliów, ekstremalnych temperatur, zastosowań spożywczych/farmaceutycznych wymagających czystości lub narażenia na ozon/UV.

Ważne: PTFE nie ma elastycznej pamięci, jedynie uszczelnienie statyczne. Nie do ruchomych wałów ani zastosowań dynamicznych.

Jeśli wymieniasz gumowe pierścienie uszczelniające co kilka miesięcy, PTFE pozwoli Ci zaoszczędzić czas, pieniądze i przestoje.

P: Ile kosztuje O-ring z PTFE i ile czasu zajmuje jego zdobycie?

Odp.: Koszt zależy od rozmiaru, gatunku materiału, ilości i tolerancji.

Standardowe rozmiary AS568 w magazynie zaczynają się od X−X−Y (około 2-3 razy równoważny gumowy pierścień uszczelniający typu O-ring). Rozmiary niestandardowe podane na rysunku.

Ale rozważ to: guma może kosztować mniej na początku, ale jeśli ulegnie awarii co 3 miesiące, O-ring z PTFE, który wytrzyma 2-3 lata, zwróci się w pierwszym roku.

Czas realizacji:

Rozmiary standardowe: wysyłka w ciągu 24-48 godzin.

Rozmiary niestandardowe: 5-7 dni. Wysyłka drogą lotniczą trwa 5-10 dni; drogą morską, 15-30 dni.

P: Jakie są ograniczenia i najczęstsze błędy?

A: Temperatura: -180°C do +200°C.

Ciśnienie: do 400 bar (z pierścieniami oporowymi).

Limity chemiczne:

Dziewiczy PTFE: nie do stopionych metali alkalicznych i fluoru.

Wypełnione szkłem: nie dla HF i mocnych zasad.

Wypełnione węglem: nie dla silnych utleniaczy.

Trzy typowe błędy:

(1) Nadmierne dokręcenie: PTFE trwale ściska się, zbyt mocne ściśnięcie uszkadza O-ring.

(2) Nieprawidłowa konstrukcja rowka: PTFE wymaga innych wymiarów niż guma. Skorzystaj z naszych specyfikacji.

(3) Uszkodzenia montażowe: PTFE ma słabą odporność na rozdarcie; unikać zadrapań i zadrapań. Jeśli wymagane jest rozciąganie, podgrzej je do 200°F.
