WybieranieTaifnooznacza współpracę z niezawodnym producentem i dostawcą modyfikowanych arkuszy PTFE. Dzięki własnej fabryce i centrum badawczo-rozwojowemu produkujemy materiały charakteryzujące się doskonałą odpornością na płynięcie na zimno, a także zwiększoną przewodnością cieplną i odpornością na zużycie. Arkusze te można obrabiać maszynowo, tworząc różne elementy uszczelniające i części konstrukcyjne odpowiednie dla takich gałęzi przemysłu, jak chemikalia, półprzewodniki, sprzęt elektryczny i maszyny.
Zmodyfikowany arkusz PTFE (RPTFE, wzmocniony PTFE) wytwarza się przez dodanie wypełniaczy wzmacniających (włókno szklane, włókno węglowe, grafit, siarczan baru, krzemionka, MoS₂, brąz) do pierwotnej żywicy PTFE podczas mieszania, a następnie formowania tłocznego lub skrawania do postaci arkusza. Wypełniacze poprawiają wytrzymałość mechaniczną, odporność na zużycie, odporność na pełzanie i stabilność wymiarową, zachowując jednocześnie uniwersalną odporność chemiczną PTFE (pH 0-14).
Problem, który rozwiązują: Dziewiczy PTFE jest miękki, pełza (płynie na zimno) pod długotrwałym obciążeniem, odkształca się i z czasem przecieka. W przypadku mediów pod wysokim ciśnieniem, materiałów ściernych lub cykli termicznych, dziewiczy PTFE zawodzi. Zmodyfikowany PTFE dodaje wzmocnienie strukturalne, utrzymując odporność chemiczną, zapewniając jednocześnie wytrzymałość mechaniczną tam, gdzie pierwotny PTFE nie jest w stanie zapewnić. Zły wybór może kosztować przestoje, utratę produktu i koszty konserwacji.
Wypłata: Wyższe koszty początkowe, ale 3-5 razy dłuższa żywotność. Prowadzi to do niższych kosztów całkowitych i krótszych przestojów, a to oznacza mniej wymian.
|
Parametr |
Opis |
|
Wypełniacze |
15-25% włókna szklanego |
|
Temperatura |
-180°C do +200°C |
|
Wytrzymałość na rozciąganie |
≥25 MPa |
|
Kluczowe funkcje |
Najwyższa odporność na zużycie, zwiększona wytrzymałość na ściskanie, zmniejszone pełzanie, poprawiona sztywność |
|
Najlepsze dla |
Media ścierne, szlamy, duże obciążenia, gniazda zaworów, prace wysokociśnieniowe |
|
Żywotność vs Virgin |
3-5x dłużej w trybie ściernym |
|
Ograniczenie |
Niekompatybilny z kwasem fluorowodorowym (HF) i mocnymi zasadami – szkło reaguje |
|
Kolor |
Złamana biel, jasnoszary, jasnoniebieski |
|

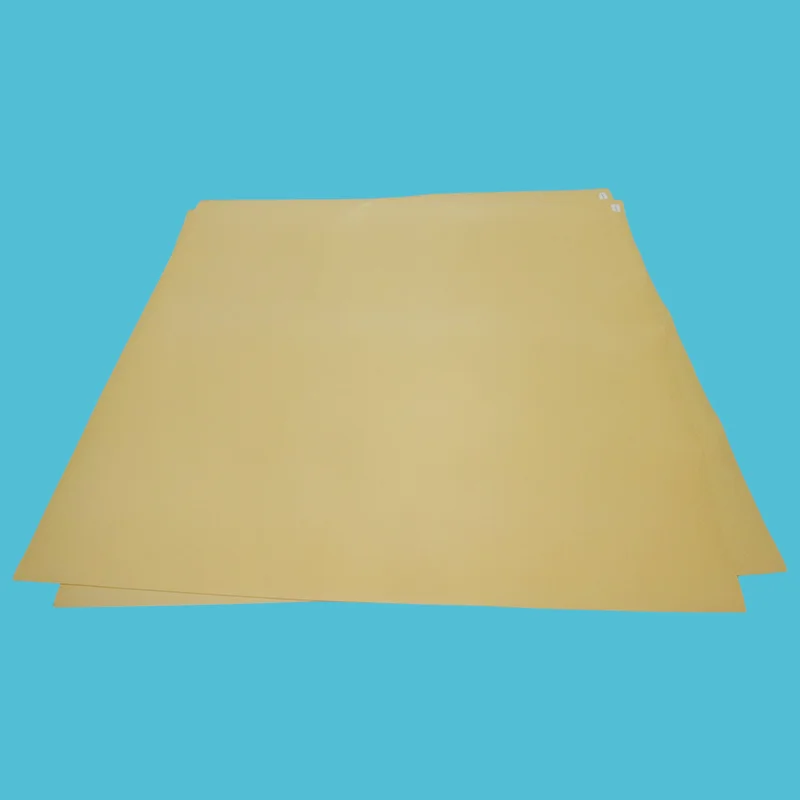

Parametr |
Opis |
|
Wypełniacze |
Dwutlenek krzemu (SiO₂) |
|
Temperatura |
-180°C do +200°C |
|
Wytrzymałość na rozciąganie |
≥20 MPa |
|
Kluczowe funkcje |
Doskonała odporność na pełzanie, doskonałe utrzymanie momentu obrotowego śruby, niskie przenikanie gazu, wysoka gęstość (2,1-2,3 g/cm3) |
|
Najlepsze dla |
Silne kwasy, rozpuszczalniki, węglowodory, usługi chlorowe, usługi kriogeniczne, usługi tlenowe (zatwierdzone przez BAM) |
|
Ograniczenie |
Niekompatybilny z HF lub mocnymi zasadami – reaguje krzemionka |
|
Kolor |
Płowy, pomarańczowy, biały |
|
Parametr |
Opis |
|
Wypełniacze |
Siarczan baru (BaSO₄) |
|
Temperatura |
-180°C do +200°C |
|
Gęstość |
2,9-3,0 g/cm3 — najwyższa wśród gatunków nadziewanych |
|
Kluczowe funkcje |
Najwyższa gęstość, doskonała odporność na pełzanie, wysoka wytrzymałość mechaniczna, doskonała odporność na żrące |
|
Najlepsze dla |
Silne ługi, chlor, toksyczne chemikalia, kwas fluorowodorowy (do 48%), zastosowania przy dużych obciążeniach |
|
Ograniczenie |
Niekompatybilny ze stopionymi metalami alkalicznymi, gazowym fluorem, bezwodnym HF lub kwasem siarkowym >75% powyżej 65°C |
|
Kolor |
Biały, brązowy |
|

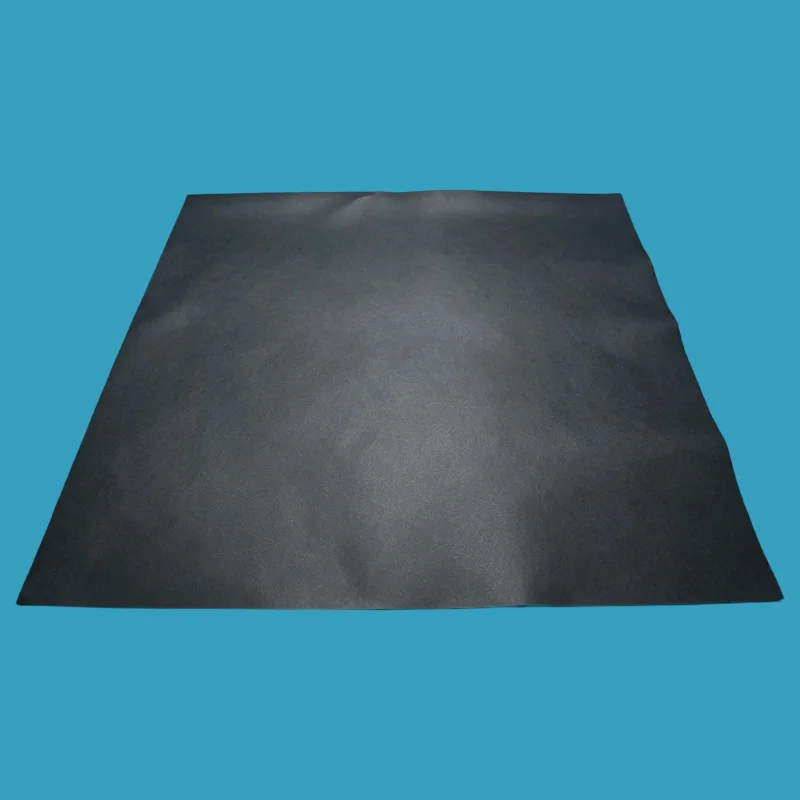

Parametr |
Opis |
|
Wypełniacze |
Proszek węglowy lub grafit |
|
Temperatura |
-180°C do +200°C |
|
Kluczowe funkcje |
Doskonała przewodność cieplna, niskie tarcie, właściwości antystatyczne, zwiększona odporność na pełzanie |
|
Najlepsze dla |
Wysoka prędkość, odprowadzanie ciepła, praca na sucho, uszczelnienie dynamiczne |
|
Ograniczenie |
Nie dla silnych utleniaczy w wysokiej temperaturze - węgiel utlenia się |
|
Kolor |
Czarny, ciemnoszary |
|

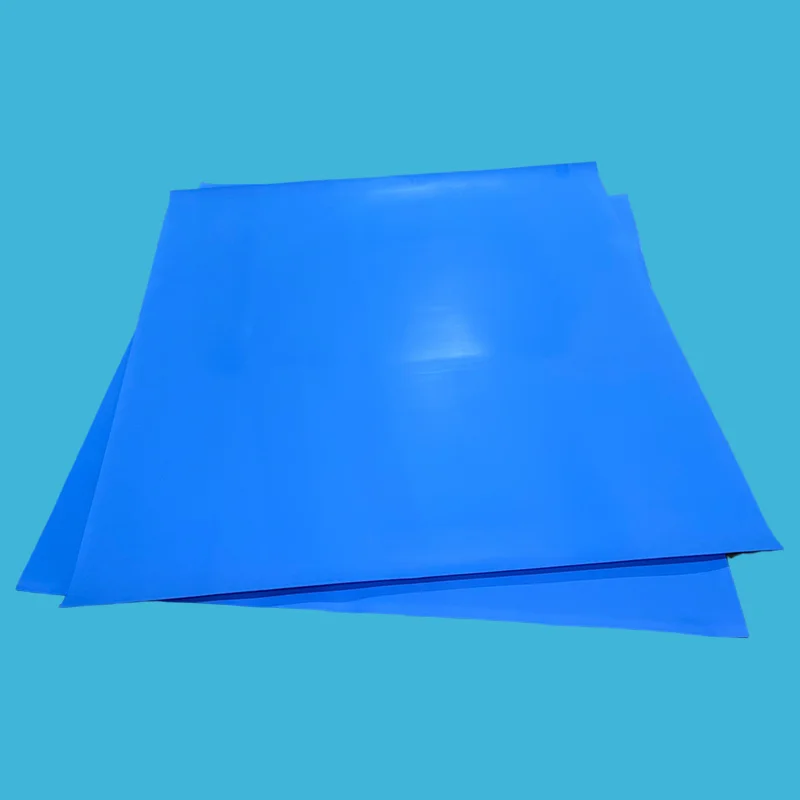

Parametr |
Opis |
|
Wypełniacze |
Puste mikrokulki szklane |
|
Temperatura |
-180°C do +200°C |
|
Ściśliwość |
≥50% |
|
Powrót do zdrowia |
≥32% (do 55,8% w niektórych klasach) |
|
Kluczowe funkcje |
Niska gęstość, doskonała ściśliwość i odzysk, dopasowująca się, przyjazna dla kołnierzy |
|
Najlepsze dla |
Kołnierze pokryte włóknem szklanym, kołnierze delikatne, uszczelnienie o niskim momencie obrotowym, cykle termiczne |
|
Ograniczenie |
Niższe ciśnienie znamionowe (do 55 barów), niekompatybilne z HF |
|
Kolor |
Niebieski, biały |
|
Parametr |
Opis |
|
Wypełniacze |
Dwusiarczek molibdenu (MoS₂) |
|
Kluczowe funkcje |
Zwiększona smarowność, zmniejszone tarcie, poprawiona odporność na zużycie |
|
Najlepsze dla |
Lepkie media, praca z niskim momentem obrotowym, duże obciążenia, zastosowania o niskim tarciu |
|
Ograniczenie |
Nie dla kwasów utleniających |
|
Kolor |
Ciemnoszary |
|
Funkcja |
Zmodyfikowany PTFE |
Dziewiczy PTFE |
Dlaczego ma to znaczenie dla Twoich wyników finansowych |
|
Odporność na pełzanie |
★★★★☆ znacznie ulepszona |
★★☆☆☆ słaby |
Mniej dokręcania, mniej wycieków, dłuższa żywotność |
|
Odporność na zużycie |
★★★★★ doskonały (szkło/węgiel) |
★★☆☆☆ słaby |
3-5x dłuższa żywotność w środowisku ściernym |
|
Wytrzymałość mechaniczna |
★★★★☆ ulepszony |
★★☆☆☆ miękki |
Wytrzymuje wyższe ciśnienie bez deformacji |
|
Odporność chemiczna |
★★★★☆ zależy od wypełniacza |
★★★★★ pH 0-14 |
Sprawdź zgodność wypełniacza z mediami |
|
Koszt (początkowy) |
$$-$$$ |
$ |
Wyższy koszt początkowy, ale niższy koszt całkowity |
|
Żywotność w wymagających usługach |
3-5 lat |
6-12 miesięcy |
Jedno zmodyfikowane gniazdo PTFE = 3-6 wymian pierwotnego PTFE |
|
Całkowity koszt (3 lata) |
Niżej |
Wyższy |
Mniej wymian = mniej przestojów = prawdziwe oszczędności |
|
Zgodny z FDA |
⚠️ Zależy od wypełniacza |
✅Tak |
Wybierz dziewiczy do zastosowań FDA bez wypełniaczy |
|
Jeśli Twoja usługa jest... |
Wybierać... |
Dlaczego |
Zwrot z inwestycji |
|
Media ścierne, szlamy, wysokie ciśnienie |
Wypełnione włóknem szklanym |
Najwyższa odporność na zużycie i wytrzymałość mechaniczna |
3-5x dłuższa żywotność |
|
Silne kwasy, rozpuszczalniki, chlor, kriogeniczne |
Wypełniony krzemionką |
Doskonała odporność na pełzanie + kompatybilność chemiczna |
Dłuższa żywotność uszczelnienia, rzadsze dokręcanie |
|
Silne środki żrące, obsługa HF, duże obciążenie |
Wypełniony siarczanem baru |
Najwyższa gęstość, najlepsza odporność na żrące i HF |
Doskonała odporność chemiczna |
|
Wysoka prędkość, odprowadzanie ciepła, praca na sucho |
Wypełniony węglem/grafitem |
Przewodność cieplna + niskie tarcie |
Mniejsze uszkodzenia cieplne, dłuższa żywotność |
|
Kołnierze pokryte włóknem szklanym, kołnierze delikatne, niski moment obrotowy |
Wypełnione szklaną mikrosferą |
Dopasowujący się, przyjazny kołnierzowi, niski moment obrotowy |
Chroni drogi sprzęt wyłożony szkłem |
|
Lepkie media, niskie tarcie, niski moment obrotowy |
Wypełniony MoS₂ |
Zwiększona smarowność |
Płynna praca, zmniejszony moment obrotowy |
|
Wymagana czystość chemiczna, zastosowania FDA |
Dziewiczy PTFE |
Brak wypełniaczy – maksymalna czystość chemiczna |
Najniższy koszt czystej usługi |
Zmodyfikowany PTFE znacznie zmniejsza płynięcie na zimno (pełzanie) w porównaniu do pierwotnego PTFE, utrzymując dłużej moment obrotowy śruby i zapobiegając wyciekom w czasie. Charakteryzuje się mniejszą koniecznością ponownego dokręcania, mniejszą liczbą wycieków i dłuższą żywotnością.
Wypełniacze z włókna szklanego i włókna węglowego zapewniają doskonałą odporność na zużycie, trwałość 3-5 razy dłuższą niż pierwotny PTFE w warunkach ściernych. Jedno zmodyfikowane gniazdo PTFE = 3-6 wymian pierwotnego PTFE.
Zmodyfikowany PTFE zapewnia wyższą wytrzymałość na ściskanie, wytrzymałość na rozciąganie (≥20-25 MPa) i stabilność wymiarową. Nadaje się do zastosowań wymagających dużych obciążeń, w których pierwotny PTFE odkształca się.
Wypełniacze węglowe i grafitowe poprawiają przewodność cieplną, rozpraszając ciepło tarcia i redukując gorące punkty w zastosowaniach dynamicznych.
Zmodyfikowany PTFE zachowuje odporność chemiczną PTFE w zakresie pH 0-14, ale wypełniacze mogą mieć określone ograniczenia chemiczne. Zawsze sprawdzaj kompatybilność swoich multimediów.
Wybrane modyfikowane gatunki PTFE (siarczan baru, mikrosfera szklana, węgiel/grafit) spełniają wymagania FDA 21 CFR 177.1550 do zastosowań spożywczych i farmaceutycznych.
Odp.: Zmień na modyfikowany PTFE, jeśli pierwotny PTFE ulegnie awarii pod wysokim ciśnieniem, w obecności mediów ściernych, cykli termicznych lub gdy odkształcenie pełzające powoduje wyciek.
Virgin PTFE dobrze sprawdza się w przypadku czystych chemikaliów, gładkich kołnierzy, niskich ciśnień (<30 barów) i zastosowań FDA. Zmodyfikowany PTFE zapewnia 3-5 razy dłuższą żywotność w wymagających usługach, wyższe koszty początkowe i niższy koszt całkowity.
Jeśli pierwotny PTFE ulegnie uszkodzeniu co 6 miesięcy, jedno zmodyfikowane gniazdo PTFE, które wytrzymuje 3 lata, pozwala zaoszczędzić 5 wymian + 5 przestojów + robociznę.
Szybka zasada:
Wymagana jest tylko odporność chemiczna → Dziewiczy PTFE.
Wymagana jest odporność chemiczna + wytrzymałość mechaniczna → Zmodyfikowany PTFE.
A:Wypełnione szkłem: Najlepsze do materiałów ściernych, zawiesin i wysokiego ciśnienia. Najwyższa odporność na zużycie i wytrzymałość. Nie dla HF i mocnych zasad.
Wypełniony krzemionką: Najlepsze do mocnych kwasów, rozpuszczalników, chloru i kriogenicznych. Doskonała odporność na pełzanie i utrzymanie momentu obrotowego śruby. Nie dla HF i mocnych zasad.
Wypełniony siarczanem baru: Najlepsze do silnych substancji żrących, HF (do 48%), toksycznych chemikaliów. Najwyższa gęstość (2,9-3,0 g/cm3), doskonała wytrzymałość mechaniczna.
Szybka zasada:
Materiały ścierne → Szkło.
Kwasy/rozpuszczalniki → Krzemionka.
Substancje żrące/HF → Siarczan baru.
Nie jesteś pewien? Prześlij nam swoje media, temperaturę i ciśnienie, grupa techniczna Taifno zaleci w jednej odpowiedzi.
A:Temperatura: -180°C do +200°C (w zależności od klasy).
Ciśnienie: Do 80-85 barów (w zależności od gatunku i grubości).
Chemiczny: pH 0-14, ale każdy wypełniacz ma określone ograniczenia:
Wypełnione szkłem: nie dla HF i mocnych zasad.
Wypełniony krzemionką: nie dla HF i mocnych zasad.
Wypełniony siarczanem baru: nie do stopionych metali alkalicznych i gazowego fluoru.
Wypełniony węglem: nie dla silnych utleniaczy.
Trzy typowe błędy:
(1) Użycie niewłaściwego wypełniacza dla danego medium: przed dokonaniem wyboru sprawdź zgodność chemiczną.
(2) Nadmierne dokręcenie: zmodyfikowany PTFE wymaga kontrolowanego momentu obrotowego; nadmierna kompresja niszczy materiał.
(3) Przekroczenie dopuszczalnych temperatur: wypełniacze nie rozszerzają zakresu temperatur PTFE; matryca PTFE ogranicza wydajność.
Do każdego zamówienia zaoferujemy pełną specyfikację instalacji i wskazówki. Możesz to również zrobićskontaktuj się z namiaby uzyskać wsparcie techniczne.
