Gumowa uszczelka koperty PTFE z linią znaku wodnego

Taifno to niezawodna fabryka z ponad 20-letnim doświadczeniem w branży. Nasza gumowa uszczelka kopertowa PTFE z linią znaku wodnego łączy w sobie odporność chemiczną PTFE z elastycznością i odzyskiem gumowego rdzenia. Dostępne z rdzeniami z EPDM, NBR, silikonu i FKM, odpowiednie do przetwarzania chemicznego, systemów rurociągów i zastosowań wymagających zarówno odporności na korozję, jak i elastycznego uszczelnienia.

Wyślij zapytanie

Opis produktu

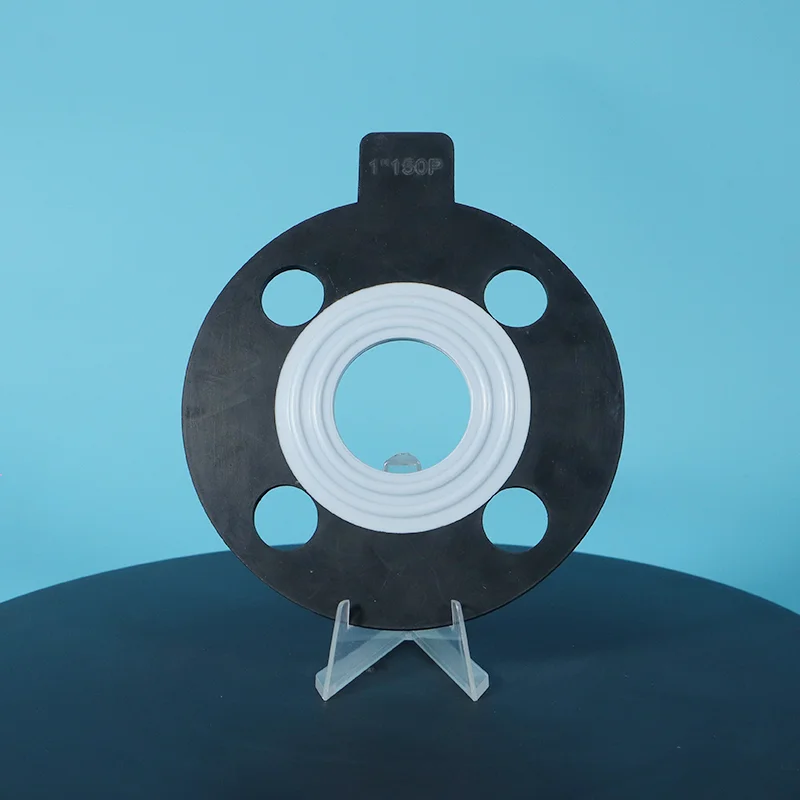

Gumowa uszczelka koperty PTFE z linią znaku wodnego to gumowy rdzeń całkowicie otoczony PTFE, z wzorem falistym (ząbkowanym) na powierzchni uszczelniającej. Powłoka PTFE zapewnia uniwersalną odporność chemiczną (pH 0-14). Kluczem jest powierzchnia falista, która zapewnia niezawodne uszczelnienie przy niskim momencie obrotowym, zapobiegając uszkodzeniu kołnierzy w przypadku kołnierzy wyłożonych szkłem i tworzywami sztucznymi.

Wyślij rozmiar kołnierza, media i temperaturę do Taifno, możemy zaoferować niestandardowe rozwiązania i bezpośrednie ceny fabryczne.

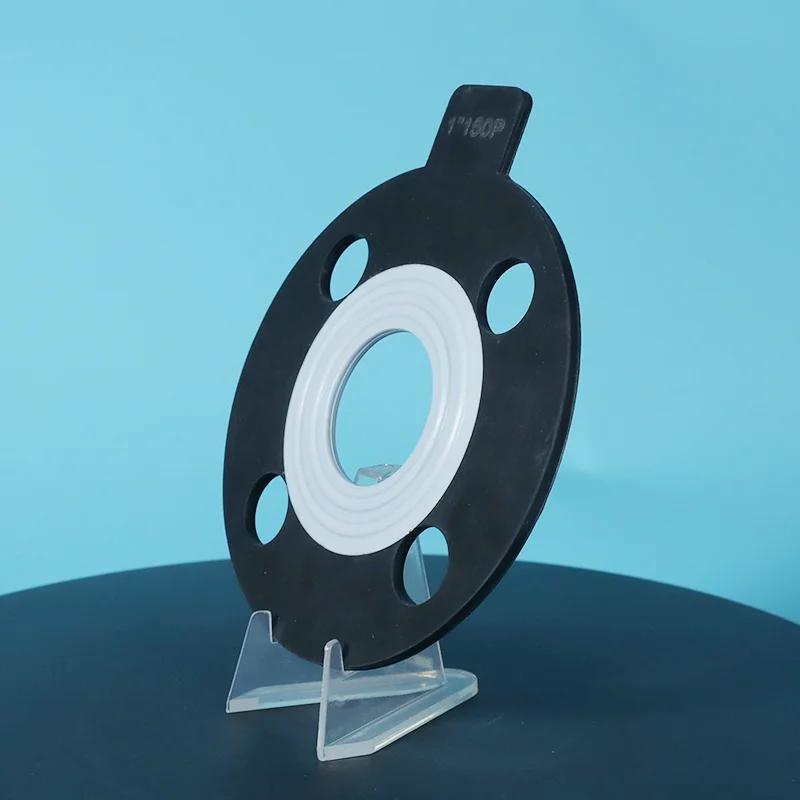

PTFE Envelope Rubber Gasket With Watermark Line

Co to jest gumowa uszczelka koperty PTFE z linią znaku wodnego?

Uszczelka pokryta gumą PTFE to kompozytowa uszczelka składająca się z gumowego rdzenia całkowicie otoczonego powłoką PTFE, z wzorem falistym (ząbkowanym) na powierzchni uszczelniającej. Konstrukcja ta łączy w sobie ściśliwość gumy z odpornością chemiczną PTFE i chwytem uszczelniającym dzięki ząbkowanej powierzchni.

Struktura:

Rdzeń gumowy: Zapewnia ściśliwość, powrót do zdrowia i dopasowywanie się do nierównych kołnierzy

Powłoka PTFE: Zapewnia uniwersalną odporność chemiczną (pH 0-14), nieprzywierającą powierzchnię i zapobiega zanieczyszczeniu mediów

Powierzchnia falista wody: Ząbkowany wzór na powierzchni uszczelniającej zapewnia niezawodny chwyt uszczelniający przy niskim momencie obrotowym śruby — zapobiega poślizgowi i zmniejsza wymagania dotyczące obciążenia śruby

Kluczowe cechy:

Uszczelnienie o niskim momencie obrotowym: Powierzchnia marszcząca wodę chwyta powierzchnię kołnierza przy mniejszym obciążeniu śruby niż gładki PTFE, chroni delikatne kołnierze

Przyjazny dla kołnierzy: Miękki rdzeń gumowy i powłoka PTFE chronią kołnierze pokryte szkłem, tworzywem sztucznym i FRP

Odporność chemiczna: Powłoka PTFE zapewnia odporność na pH 0-14, chroni gumowy rdzeń przed atakiem chemicznym

Ściśliwość: gumowy rdzeń wypełnia nierówności kołnierza i kompensuje rozluźnienie śrub

Przewodnik porównawczy i wyboru

PTFE pokryty gumą vs ekspandowany PTFE vs stały PTFE vs uszczelka kopertowa

Funkcja	Powlekane gumą PTFE	Rozszerzony PTFE (ePTFE)	Solidny PTFE	Uszczelka kopertowa
Ściśliwość	★★★★★ doskonały	★★★★★ doskonały	★★☆☆☆ słaby	★★★☆☆ umiarkowany
Powrót do zdrowia	★★★★★ doskonały	★★★★☆ Dobry	★★☆☆☆ słaby	★★★☆☆ umiarkowany
Uszczelnienie o niskim momencie obrotowym	★★★★★ uchwyt falujący wodę	★★★★☆ zgodny	★★☆☆☆	★★★☆☆
Odporność chemiczna	★★★★☆ Powłoka PTFE	★★★★★ pH 0-14	★★★★★	★★★★☆
Zakres temperatur	-180°C do +200°C	-196°C do +200°C	-180°C do +200°C	Do +260°C
Zgodny z FDA	✅ Tak (EPDM/silikon)	✅Tak	✅Tak	⚠️ Zależy od wypełniacza
Najlepsze dla	Niski moment obrotowy, kołnierze pokryte szkłem, kołnierze z tworzywa sztucznego	Uszkodzone kołnierze, niski moment obrotowy, serwis chemiczny	Czyste środki chemiczne, gładkie kołnierze	Ogólny serwis chemiczny

Szybki przewodnik wyboru

Jeśli Twoja aplikacja jest...	Wybierać...	Dlaczego
Kołnierze z powłoką szklaną, kołnierze z tworzywa sztucznego — wymagają niskiego momentu obrotowego i odporności chemicznej	Powlekane gumą PTFE	Powierzchnia falista zapewnia uszczelnienie o niskim momencie obrotowym, gumowy rdzeń chroni kołnierze
Uszkodzone lub wypaczone kołnierze — wymagają zgodności i odporności chemicznej	Rozszerzony PTFE	Dopasowuje się do nierówności, czysty PTFE
Czyste chemikalia, gładkie kołnierze, maksymalna czystość chemiczna	Solidny PTFE	Maksymalna odporność chemiczna, bez gumowego rdzenia
Ogólne usługi chemiczne + umiarkowana ściśliwość	Uszczelka kopertowa	Dobra równowaga odporności chemicznej + ściśliwości

Dostępne opcje rdzenia gumowego

Materiał gumowy	Limit temperatury	Najlepsze dla	Zgodny z FDA
EPDM	-40°C do +120°C	Woda, para, łagodne chemikalia	✅Tak
NBR (nitryl)	-30°C do +100°C	Oleje, paliwa, płyny hydrauliczne	❌ Nie
Silikon	-60°C do +200°C	Wysoka temperatura, kontakt z żywnością	✅Tak
FKM (Witon)	-20°C do +200°C	Agresywne chemikalia, wysoka temperatura, oleje	❌ Nie

Podstawowe zastosowania

Przemysł	Aplikacja	Dlaczego ta uszczelka
Sprzęt pokryty szkłem	Reaktory, naczynia wyłożone szkłem	Niski moment obrotowy, delikatny dla delikatnych powierzchni
Kołnierze z tworzyw sztucznych i FRP	Rury z tworzyw sztucznych, sprzęt FRP	Niski moment obrotowy zapobiega uszkodzeniu kołnierza
Przetwarzanie chemiczne	Nierówne kołnierze, połączenia pomp	Gumowy rdzeń dopasowuje się do nierówności
Żywność i napoje	Przyłącza sanitarne – zgodne z FDA	Dostępne materiały zgodne z wymogami FDA
Uzdatnianie wody	Linie wodne, łagodne usługi chemiczne	Rdzeń EPDM + powłoka PTFE

Factory Factory Factory Factory

Dane techniczne

Właściwości uszczelki powlekanej gumą PTFE

Parametr	Wartość
Zakres temperatur	-180°C do +200°C (w zależności od rdzenia gumowego)
Zakres pH	0-14, powłoka PTFE zapewnia uniwersalną odporność
Opcje rdzenia gumowego	EPDM, NBR, silikon, FKM
Grubość powłoki PTFE	0,5-1,0 mm (typowo)
Wzór powierzchni	Falująca woda / ząbkowana powierzchnia
Zgodny z FDA	Tak (EPDM, gatunki silikonu)
Zakres rozmiarów	Standardowe rozmiary kołnierzy i wymiary niestandardowe

Zapewnienie jakości

100% dziewiczej żywicy PTFE – stała jakość, partia po partii

Rdzeń gumowy Premium — wysokiej jakości elastomery z pełną identyfikowalnością

Pełna hermetyzacja — PTFE całkowicie pokrywa gumowy rdzeń — bez odsłoniętej gumy

Dostępne gatunki zgodne z FDA – gatunki EPDM i silikonu spełniają wymagania FDA

Pełna identyfikowalność – certyfikaty materiałowe dostępne na żądanie

Rozmiary niestandardowe — dostępne w standardowych rozmiarach kołnierzy i wymiarach niestandardowych

Czas realizacji — rozmiary standardowe 5-10 dni; rozmiary niestandardowe 10-15 dni

Test Test Test Test

Studium przypadku

W zakładzie produkującym pestycydy w Zhejiang reaktor wyłożony szkłem poddano wymagającym warunkom przetwarzania chemicznego, przy codziennym ciśnieniu wahającym się od -0,09 MPa próżni do 0,8 MPa ciśnienia azotu.

Z powodu powtarzających się wahań podciśnienia i nadciśnienia oryginalne uszczelki cierpiały na niewystarczający powrót do pierwotnego kształtu i relaksację naprężeń uszczelniających, co skutkowało częstymi awariami uszczelnień i problemami z wyciekami, które wpływały na ciągłą produkcję.

Aby spełnić wymagania dotyczące odporności chemicznej, odzysku po ściskaniu i właściwości uszczelnienia dynamicznego, jako rozwiązanie zamienne zainstalowano uszczelki z gumowym rdzeniem w obudowie z PTFE i ząbkowaną powierzchnią uszczelniającą. Zewnętrzna warstwa PTFE zapewnia doskonałą odporność na żrące chemikalia, podczas gdy gumowy rdzeń zapewnia doskonałą elastyczność i kompensację ściskania, dzięki czemu uszczelka wytrzymuje powtarzające się zmiany podciśnienia i ciśnienia.

Po wymianie reaktor działał niezawodnie przez ponad 1 rok, bez wycieków i uszkodzeń uszczelnień, co znacznie poprawiło stabilność urządzeń i niezawodność działania.

Często zadawane pytania

P: Co to jest gumowa uszczelka z kopertą PTFE z linią znaku wodnego i kiedy należy jej używać?

Odp.: Uszczelka pokryta gumą PTFE składa się z gumowego rdzenia całkowicie otoczonego powłoką PTFE, z wzorem powierzchni falującej (ząbkowanej) na powierzchni uszczelniającej. Gumowy rdzeń zapewnia ściśliwość i regenerację, dopasowując się do nierównych kołnierzy i kompensując rozluźnienie śrub.

Powłoka PTFE zapewnia odporność chemiczną i zapobiega zanieczyszczeniu mediów. Powierzchnia falista zapewnia niezawodne uszczelnienie przy niskim momencie obrotowym śruby.

Użyj go, kiedy: Kołnierze z powłoką szklaną, kołnierze z tworzywa sztucznego, kołnierze z FRP, wymagane uszczelnienie przy niskim momencie obrotowym, nierówne lub uszkodzone powierzchnie kołnierzy, zastosowania wymagające zarówno odporności chemicznej, jak i ściśliwości.

Kiedy NIE stosować: Ekstremalne temperatury powyżej +200°C (użyj ekspandowanego PTFE lub w płaszczu metalowym), zastosowania, w których rdzeń gumowy nie jest kompatybilny z mediami (sprawdź kompatybilność chemiczną) lub prace pod wysokim ciśnieniem wymagające ekstremalnej odporności na wydmuch.

P: Powlekany gumą PTFE czy PTFE ekspandowany, który wybrać do kołnierzy wyłożonych włóknem szklanym?

Odp.: Obydwa doskonale nadają się do kołnierzy wyłożonych szkłem, ale mają różne priorytety.

Pokryty gumą PTFE: gumowy rdzeń zapewnia maksymalną ściśliwość i regenerację. Powierzchnia falista zapewnia szczelność przy najniższym momencie obrotowym. Powłoka PTFE zapewnia odporność chemiczną.

Najlepiej, gdy: potrzebujesz maksymalnej ochrony kołnierza, najniższego możliwego momentu obrotowego, a materiały gumowego rdzenia są kompatybilne z mediami.

Rozszerzony PTFE (ePTFE): czysty PTFE, bez gumowego rdzenia. Dopasowuje się do nierówności kołnierza. Doskonała odporność chemiczna i zakres temperatur.

Najlepiej, gdy: Twoje media nie są kompatybilne z żadnym gumowym rdzeniem, potrzebujesz zgodności z FDA/USP lub potrzebujesz szerszej kompatybilności chemicznej.

Szybka zasada:

Najniższy moment obrotowy + kompatybilność z gumą → powlekane gumą PTFE.

Zgodność chemiczna + zgodność z FDA → ePTFE.

P: Jakie są ograniczenia i jakie są najczęstsze błędy?

A: Temperatura: -180°C do +200°C (w zależności od rdzenia gumowego).

Chemiczny: pH 0-14, powłoka PTFE zapewnia uniwersalną odporność, ale rdzeń gumowy ma ograniczenia chemiczne.

Ciśnienie: Niższe niż uszczelki z rdzeniem metalowym, nie do ekstremalnie wysokich ciśnień.

Trzy typowe błędy:

(1) Użycie niewłaściwego rdzenia gumowego dla medium: Powłoka PTFE chroni rdzeń gumowy, ale jeśli PTFE ulegnie uszkodzeniu, rdzeń gumowy musi być kompatybilny z medium.

(2) Nadmierne dokręcenie: rdzeń gumowy jest miękki; nadmierna kompresja może uszkodzić powłokę PTFE; używaj niskiego momentu obrotowego przy kontrolowanym montażu.

(3) Przekroczenie limitów temperatur: granica temperatury gumowego rdzenia jest niższa niż powłoka PTFE; ogólny limit uszczelek jest ustalany przez rdzeń gumowy, a nie PTFE.
