Opróczstandardowe uszczelki PTFE, Taifnooferuje również uszczelki kopertowe PTFE. Dzięki ponad 20-letniemu doświadczeniu w branży posiadamy wszechstronne możliwości w zakresie badań i rozwoju, produkcji i sprzedaży; nasze produkty są kompatybilne z zakresem pH 0–14, nadają się do szerokiego zakresu temperatur i oferują stosunek ceny do wydajności.
Uszczelki kopertowe PTFE to kompozytowe uszczelki składające się z zewnętrznego płaszcza PTFE otaczającego ściśliwy rdzeń wypełniający. Płaszcz PTFE zapewnia uniwersalną odporność chemiczną (pH 0-14). Rdzeń wypełniający zapewnia ściśliwość, sprężystość i dopasowywanie się do nieregularności kołnierza.
Problem, który rozwiązują: Standardowe uszczelki PTFE są sztywne i drogie. Uszczelki gumowe ulegają degradacji pod wpływem środków chemicznych. Kołnierze pokryte szkłem mają nierówne powierzchnie, których standardowe uszczelki nie są w stanie uszczelnić. Uszczelki kopertowe rozwiązują wszystkie trzy.
|
Parametr |
Opis |
|
Budowa |
Szczelina płaszcza PTFE od krawędzi zewnętrznej do otworu wewnętrznego; miękki rdzeń wypełniający wprowadzony przez szczelinę |
|
Ciśnienie |
Do 4,0 MPa |
|
Zakres rozmiarów |
DN25-DN500 |
|
Kluczowa funkcja |
Najbardziej ekonomiczny, 30-50% mniej niż stały PTFE |
|
Najlepsze dla |
Niskie ciśnienie, ogólne usługi chemiczne, zastosowania oszczędne |
|
Parametr |
Opis |
|
Budowa |
Obrobiony przekrój kwadratowy; całkowicie zamknięty rdzeń wypełniający, bez szczeliny |
|
Ciśnienie |
Do 5,0 MPa |
|
Zakres rozmiarów |
DN25-DN500 |
|
Kluczowa funkcja |
Pełna hermetyzacja — lepsza szczelność; średnica wewnętrzna może odpowiadać otworowi kołnierza, aby zapobiec turbulencjom przepływu |
|
Najlepsze dla |
Średnio-wysokie ciśnienie, krytyczne usługi chemiczne, priorytet integralności uszczelnienia |
|
Parametr |
Opis |
|
Budowa |
Taśma PTFE złożona i zgrzewana; wewnątrz wkładka z blachy falistej (304/316 SS). |
|
Ciśnienie |
Najwyższy (powyżej typu A/B) |
|
Zakres rozmiarów |
DN350+ (zalecane) |
|
Kluczowa funkcja |
Rdzeń z blachy falistej zapewnia powrót sprężynowy i odporność na wydmuch |
|
Najlepsze dla |
Wysokie ciśnienie, cykle termiczne, kołnierze o dużej średnicy, ryzyko wydmuchu |
|
Warunek zastosowania |
Zalecany typ |
Powód |
|
Niskie ciśnienie, chemia ogólna, priorytet kosztów |
Typ A |
Najbardziej ekonomiczny — 30–50% mniej niż stały PTFE |
|
Średnio-wysokie ciśnienie, priorytet integralności uszczelnienia |
Typ B |
Pełna hermetyzacja, brak szczeliny, brak odsłoniętego rdzenia wypełniającego |
|
Wysokie ciśnienie, cykle termiczne, duża średnica |
Typ C |
Metalowy rdzeń zapewnia powrót sprężyny i odporność na wydmuch |
|
Przemysł |
Aplikacja |
Zalecany typ |
|
Przetwarzanie chemiczne |
Kołnierze rurowe, przyłącza pomp, włazy reaktorów — kwasy, rozpuszczalniki, ługi |
Typ A / B / C (zależny od ciśnienia) |
|
Sprzęt pokryty szkłem |
Reaktory, zbiorniki, kołnierze rurowe wykładane szkłem |
Typ B/C |
|
Farmaceutyczny |
Sprzęt sterylny, bioreaktory – zgodność z FDA |
Typ B |
|
Żywność i napoje |
Przyłącza sanitarne, urządzenia do napełniania – zgodność z FDA |
Typ A lub B |
|
Ropa i gaz |
Linie korozyjne, wyposażenie głowicy odwiertu |
Typ C |
|
Wymienniki ciepła |
Kołnierze o dużej średnicy, cykle termiczne |
Typ C |
|
Kołnierze FRP/plastikowe |
Rury FRP, kołnierze do urządzeń z tworzyw sztucznych |
Typ A/B |

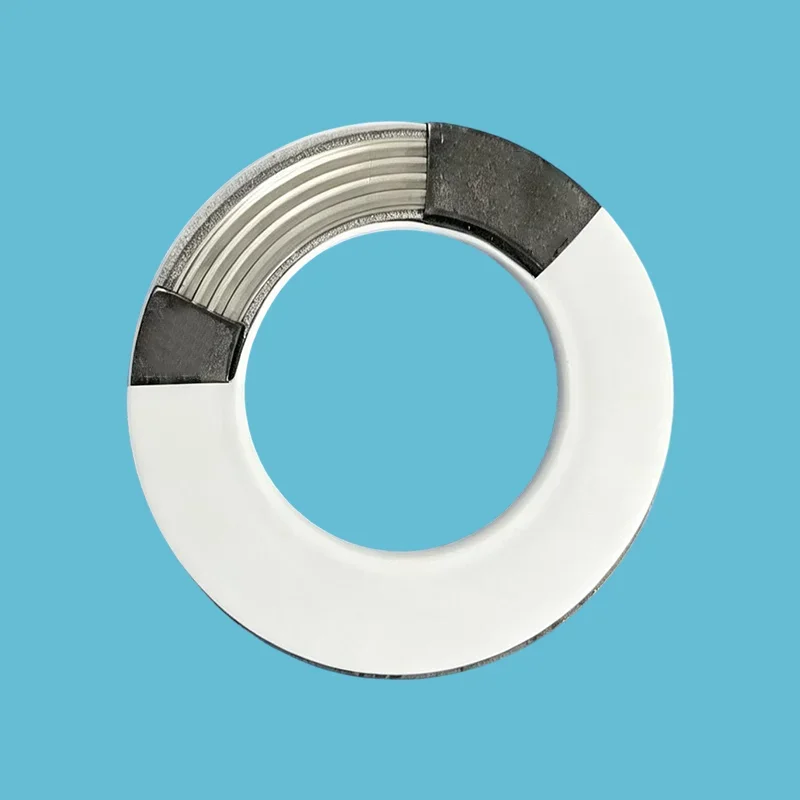

Kołnierze wykładane szkłem mają pofałdowane, nierówne powierzchnie powstałe w wyniku procesu powlekania szkła. Standardowe uszczelki PTFE wymagają do uszczelnienia dużego momentu dokręcania śrub, co powoduje pękanie kruchej warstwy szkła.
Uszczelki kopertowe rozwiązują ten problem:
Uszczelnienie o niskim momencie obrotowym– zapobiega pękaniu szkła
Zgodność— kompensuje faliste, nierówne powierzchnie
Kurtka z PTFE— radzi sobie z agresywnymi mediami
Ściśliwy rdzeń— pochłania nierówności kołnierza
Płaszcz PTFE jest odporny na prawie wszystkie chemikalia w zakresie pH 0-14, mocne kwasy, zasady, rozpuszczalniki, węglowodory, chlor i inne. Rdzeń wypełniający jest w pełni chroniony i nigdy nie ma kontaktu z mediami.
Uszczelki kopertowe uszczelniają przy znacznie niższym momencie obrotowym niż uszczelki z litego PTFE – chroniąc delikatne kołnierze pokryte szkłem i tworzywem sztucznym przed uszkodzeniem.
Ściśliwy rdzeń kompensuje faliste powierzchnie, zadrapania, wżery, zniekształcenia kołnierzy i wypaczenia.
Uszczelki kopertowe typu A kosztują o 30–50% mniej niż uszczelki z litego PTFE tego samego rozmiaru, zapewniając odporność chemiczną za ułamek ceny.
Płaszcz PTFE spełnia wymogi FDA 21 CFR 177.1550. Rdzenie wypełniające klasy spożywczej dostępne do zastosowań spożywczych i farmaceutycznych.
Odp.: Uszczelka kopertowa PTFE składa się z zewnętrznego płaszcza PTFE otaczającego ściśliwy rdzeń wypełniający. Płaszcz PTFE zapewnia uniwersalną odporność chemiczną (pH 0-14, do +200°C), a rdzeń wypełniający zapewnia ściśliwość i sprężystość.
Uszczelek kopertowych należy używać, gdy:Potrzebujesz odporności chemicznej na nierównych lub pokrytych szkłem kołnierzach, potrzebujesz uszczelnienia o niskim momencie obrotowym, aby chronić delikatne powierzchnie, potrzebujesz opłacalnej odporności chemicznej (30-50% mniej niż stały PTFE) lub potrzebujesz materiałów zgodnych z FDA do zastosowań w przemyśle spożywczym/farmaceutycznym.
Kiedy NIE stosować:Ekstremalnie wysokie ciśnienie (używaj w płaszczu metalowym), para o wysokiej temperaturze powyżej +200°C lub zastosowania wymagające absolutnej czystości chemicznej bez rdzenia wypełniającego (użyj stałego PTFE).
Odp.: Trzy typy do trzech różnych zastosowań:
Typ A (szczelina): Najbardziej ekonomiczny (30-50% mniej niż stały PTFE). Ciśnienie do 4,0 MPa. Najlepsze do ogólnych zastosowań chemicznych pod niskim ciśnieniem.
Typ B (obrobiony maszynowo): Bez szczeliny, całkowicie zamknięty rdzeń wypełniający. Ciśnienie do 5,0 MPa. Średnica wewnętrzna może odpowiadać otworowi kołnierza, aby zapobiec turbulencjom przepływu. Najlepsze do zastosowań chemicznych o krytycznym znaczeniu dla średniego i wysokiego ciśnienia.
Typ C (składany): Rdzeń z blachy falistej zapewnia powrót sprężynowy i odporność na wydmuch. Zalecane dla DN350+. Najlepsze do stosowania przy wysokim ciśnieniu, cyklach termicznych, kołnierzach o dużej średnicy i ryzyku wydmuchu.
Szybka zasada:
Ekonomiczny + niskie ciśnienie → Typ A.
Integralność uszczelnienia + średnio-wysokie ciśnienie → Typ B.
Wysoka wydajność + duża średnica → Typ C.
A:Temperatura: Do +200°C (wartość graniczna PTFE – wartość graniczna wypełniacza może być niższa w zależności od materiału rdzenia).
Ciśnienie: Typ A do 4,0 MPa, Typ B do 5,0 MPa, Typ C najwyższy.
Chemiczny: pH 0-14 odporność uniwersalna, nie toleruje stopionych metali alkalicznych ani pierwiastkowego fluoru w wysokich temperaturach.
Trzy typowe błędy:
(1) Nadmierne dokręcenie kołnierzy wyłożonych włóknem szklanym: uszczelki kopertowe uszczelniają przy niższym momencie obrotowym niż w przypadku stałego PTFE; nadmierna kompresja powoduje uszkodzenie płaszcza PTFE i może spowodować pęknięcie okładzin szklanych. Użyj klucza dynamometrycznego i postępuj zgodnie ze specyfikacją producenta kołnierza.
(2) Przy zastosowaniu typu A przy wysokim ciśnieniu: powyżej 4,0 MPa uszczelka może się odkształcić lub uszkodzić; użyj typu B lub C.
(3) Brak dokręcania po zmianach temperatury: PTFE rozszerza się/kurczy pod wpływem ciepła; w przypadku temperatur roboczych powyżej 100°C dokręcić śruby w temperaturze pokojowej. Do każdego zamówienia dołączamy specyfikację montażową.
