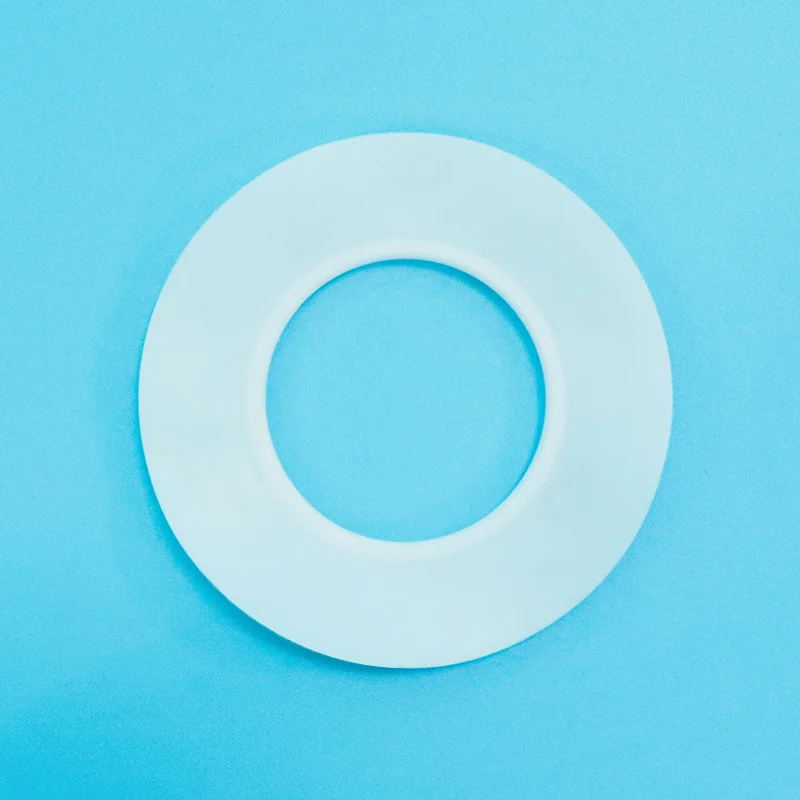

Uszczelka koperty z PTFE typu C

Taifno jest profesjonalnym producentem uszczelek kopertowych z PTFE typu C. Posiadamy certyfikaty ISO 9001 i ISO 14001, a nasze produkty są zgodne z autorytatywnymi normami międzynarodowymi, takimi jak CE i FDA; oferujemy również personalizację w oparciu o specyficzne wymagania branżowe i warunki pracy.

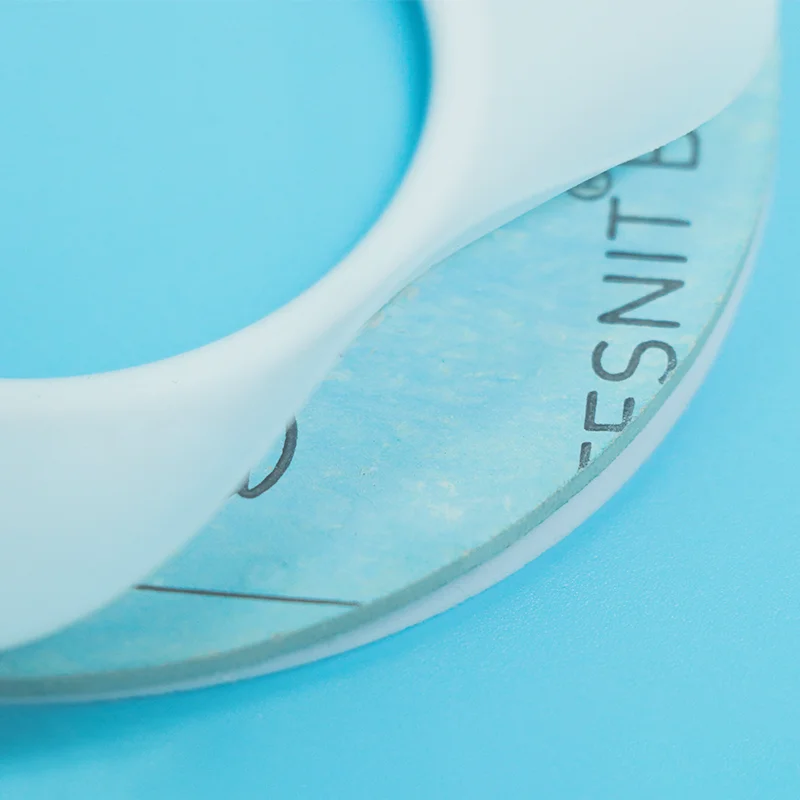

Uszczelka typu C składa się z powłoki PTFE połączonej z falistym rdzeniem ze stali nierdzewnej (dostępna w wersji ze stali nierdzewnej 304 lub 316). Wzmocniony rdzeń metalowy nie tylko zwiększa wytrzymałość konstrukcyjną, ale także zapewnia sprężystość i poprawia odporność na wahania ciśnienia i cykle termiczne.

Jak działa uszczelka koperty z PTFE typu C?

Uszczelka kopertowa z PTFE typu C to wzmocnione rozwiązanie uszczelniające przeznaczone do pracy pod wysokim ciśnieniem i w wymagających środowiskach operacyjnych. Posiada zewnętrzną warstwę PTFE w połączeniu z falistym rdzeniem wzmacniającym ze stali nierdzewnej, tworząc strukturę kompozytową, która zapewnia zarówno odporność chemiczną, jak i wytrzymałość mechaniczną.

Struktura uszczelki obejmuje:

Zewnętrzna warstwa PTFE: Płaszcz PTFE całkowicie otacza wewnętrzne metalowe wzmocnienie, tworząc odporną na korozję powierzchnię uszczelniającą. Chroni wkładkę metalową przed bezpośrednim kontaktem z agresywnymi mediami, zachowując jednocześnie doskonałą odporność PTFE na kwasy, zasady, rozpuszczalniki i inne chemikalia.

Wzmocnienie z falistej stali nierdzewnej: Wewnętrzna wkładka falista ze stali nierdzewnej 304 lub 316 pełni funkcję elastycznego elementu nośnego. Jej sprężynowa konstrukcja umożliwia regenerację uszczelki po ściśnięciu, utrzymanie ciśnienia uszczelniającego i odporność na odkształcenia pod wpływem zmiennych obciążeń.

Wzmocniona konstrukcja uszczelnienia: Połączenie PTFE i rdzenia z blachy falistej umożliwia konstrukcji typu C utrzymanie właściwości uszczelniających podczas zmian ciśnienia, rozszerzalności cieplnej i powtarzających się cykli operacyjnych. Metalowe wzmocnienie poprawia stabilność i zmniejsza ryzyko wytłaczania lub wydmuchu w wymagających zastosowaniach.

Kluczowe zalety wydajności:

Zwiększona wydajność odzyskiwania: Wkładka z falistej stali nierdzewnej zapewnia ciągły powrót sprężystości, pomagając uszczelce utrzymać siłę uszczelniającą po wielokrotnym ściskaniu i zmianach temperatury.

Poprawiona odporność na ciśnienie: Wzmocniony rdzeń metalowy podtrzymuje warstwę PTFE i zapobiega nadmiernym odkształceniom, dzięki czemu nadaje się do zastosowań przy wyższych ciśnieniach niż standardowe uszczelki kopertowe z miękkim rdzeniem.

Nadaje się do zastosowań z dużymi kołnierzami: Dodatkowe wsparcie konstrukcyjne sprawia, że uszczelka kopertowa z PTFE typu C jest idealnym wyborem do kołnierzy o dużej średnicy, szczególnie do systemów DN350+, w których konwencjonalne konstrukcje uszczelek mogą nie mieć wystarczającej sztywności.

Przewodnik porównawczy i wyboru

Typ C vs Typ A vs Typ B vs Z płaszczem metalowym vs Stały PTFE

Szybki przewodnik wyboru

Podstawowe zastosowania

Dane techniczne

Właściwości uszczelki koperty PTFE typu C

Dostępne opcje rdzenia metalowego

Zapewnienie jakości

1. 100% dziewiczej żywicy PTFE

Zapewnia stabilną jakość, doskonałą odporność chemiczną i stałą skuteczność uszczelniania, partia po partii.

2. Rdzeń ze stali nierdzewnej najwyższej jakości

Wykonane z odpornej na korozję stali nierdzewnej 304/316, aby zapewnić wysoką wytrzymałość i niezawodne wsparcie pod ciśnieniem i cyklami termicznymi.

3. Pełna hermetyzacja PTFE

Całkowicie uszczelnia wkładkę metalową, zapobiegając ryzyku korozji i zapewniając długą żywotność.

4. Projekt wzmocnienia z tektury falistej

Zapewnia powrót sprężynowy, utrzymuje siłę uszczelnienia i poprawia odporność na wahania ciśnienia.

5. Identyfikowalność materiałów

Certyfikaty materiałowe i protokoły produkcyjne dostępne są na życzenie.

6. Niestandardowe rozmiary i szybka dostawa

Dostępne są standardowe rozmiary kołnierzy i wymiary niestandardowe. Rozmiary standardowe: 5–10 dni; rozmiary niestandardowe: 10–15 dni.

Często zadawane pytania

P: Co to jest uszczelka kopertowa z PTFE typu C i kiedy należy ją stosować?

Odp.: Uszczelka koperty z PTFE typu C ma metalową wkładkę z falistej stali nierdzewnej, całkowicie zamkniętą w płaszczu z PTFE. Rdzeń z blachy falistej zapewnia powrót sprężysty, odporność na wydmuch i integralność strukturalną pod wysokim ciśnieniem i cyklami termicznymi.

Użyj typu C, gdy:Praca pod wysokim ciśnieniem, kołnierze o dużej średnicy (DN350+), warunki cykli termicznych i zastosowania, w których odporność na wydmuch jest krytyczna.

Kiedy NIE stosować typu C:Niskociśnieniowe ogólne usługi chemiczne (typ A jest bardziej ekonomiczny), kołnierze o małej średnicy (typ A lub B są bardziej opłacalne) lub zastosowania wymagające maksymalnej czystości chemicznej bez zawartości metalu (stały PTFE).

P: Typ C czy uszczelka z płaszczem metalowym, którą wybrać?

Odp.: Zarówno uszczelki typu C, jak i uszczelki z płaszczem metalowym mają metalowe rdzenie, ale służą różnym zastosowaniom.

Typ C (rdzeń z blachy falistej): całkowicie pokryty PTFE, bez odsłoniętego metalu, idealny do zastosowań chemicznych, gdzie wymagana jest odporność chemiczna PTFE. Najlepsze do średnio-wysokiego ciśnienia, cykli termicznych i kołnierzy o dużej średnicy.

Uszczelki z płaszczem metalowym: rdzeń metalowy częściowo lub całkowicie pokryty PTFE lub innymi materiałami, zapewnia odporność na ekstremalne ciśnienia i wysoką temperaturę. Najlepszy do ekstremalnych ciśnień, wysokich temperatur (+260°C) i zastosowań, w których PTFE może zmięknąć lub pełzać.

Szybka zasada:

Służba chemiczna, średnio-wysokie ciśnienie, cykle termiczne → Typ C.

Ekstremalne ciśnienie, ekstremalna temperatura → W płaszczu metalowym.

P: Jakie są ograniczenia i jakie są najczęstsze błędy?

A: Temperatura: Do +200°C (granica PTFE).

Ciśnienie: Wyższy niż typ A/B, zależy od konstrukcji i grubości metalowego rdzenia.

Rozmiar: Zalecany dla DN350 i większych, rdzeń z blachy falistej zapewnia wytrzymałość konstrukcyjną przy dużych średnicach. Niezalecany do cienkościennych lub delikatnych kołnierzy, metalowy rdzeń jest sztywny i może spowodować uszkodzenie w przypadku nadmiernego dokręcenia.

Typowe błędy:

(1) Stosowanie typu C na kołnierzach cienkościennych lub wyłożonych szkłem bez kontroli momentu obrotowego: sztywny rdzeń metalowy może pękać delikatne powierzchnie; używaj niskiego momentu obrotowego przy kontrolowanym montażu.

(2) Nadmierne dokręcenie: metalowy rdzeń zapewnia siłę uszczelniającą; nadmierna kompresja powoduje uszkodzenie płaszcza PTFE.

(3) Zły dobór rozmiaru: Dla DN350+ zalecany jest typ C; w przypadku mniejszych rozmiarów bardziej ekonomiczny może być typ A lub B.
