Profesjonalna fabryka uszczelek PTFE

Jeżeli szukasz rzetelnego producenta i dostawcy uszczelek PTFE,Taifnooferuje rozwiązania dostosowywania OEM, które spełniają standardy CE i FDA. Produkty tworzą szczelne uszczelnienie pomiędzy połączeniami kołnierzowymi, zapobiegając wyciekom płynu lub gazu w instalacjach rurowych i urządzeniach.

Czym są uszczelki PTFE?

Uszczelki PTFE to elementy uszczelniające produkowane z żywicy PTFE poprzez formowanie tłoczne lub wycinanie, a następnie precyzyjne cięcie lub tłoczenie w kształty uszczelek.

Problem, który rozwiązują: Uszczelki gumowe pęcznieją pod wpływem środków chemicznych. Metalowe uszczelki korodują. Uszczelki grafitowe utleniają się. PTFE oferuje uniwersalną odporność chemiczną (pH 0-14), szeroki zakres temperatur (-200°C do +260°C) i najniższy współczynnik tarcia ze wszystkich materiałów stałych – co sprawia, że uszczelki PTFE są preferowanym rozwiązaniem uszczelniającym w przemyśle chemicznym, farmaceutycznym, spożywczym i półprzewodników.

Koszt złego wyboru: Gumowa uszczelka poddana działaniu kwasu ulega uszkodzeniu w ciągu kilku tygodni, powodując wycieki, przestoje, utratę produktu i zagrożenie bezpieczeństwa. Uszczelka metalowa w środowisku korozyjnym kosztuje więcej i wymaga wyższego momentu obrotowego. Uszczelka grafitowa w procesie utleniania ulega degradacji. Uszczelki PTFE eliminują to ryzyko — jeden materiał do prawie wszystkich zastosowań chemicznych.

Klasyfikacja według materiału

Uszczelka z pierwotnego PTFE

Parametr	Opis
Tworzywo	100% czystego PTFE, bez wypełniaczy, bez przemiału
Temperatura	-180°C do +200°C
Gęstość	2,10-2,30 g/cm3
Kluczowe funkcje	Uniwersalna odporność chemiczna (pH 0-14), najniższe tarcie, zgodność z FDA
Najlepsze dla	Czyste chemikalia, żywność i napoje, farmaceutyka, kwasy, rozpuszczalniki, zastosowania o wysokiej czystości
Żywotność w służbie chemicznej	2-3 lata
Ograniczenie	Miękkie — słaba odporność na pełzanie, odkształca się pod długotrwałym obciążeniem
Kolor	Biały

Uszczelka PTFE wypełniona szkłem

Parametr	Opis
Wypełniacze	15-25% włókna szklanego
Temperatura	-180°C do +200°C
Wytrzymałość na rozciąganie	≥25 MPa
Kluczowe funkcje	3-5x dłuższa żywotność w środowisku ściernym, zwiększona wytrzymałość mechaniczna, poprawiona odporność na zużycie
Najlepsze dla	Media ścierne, szlamy, wysokie ciśnienie, gniazda zaworów, duże obciążenie
Ograniczenie	Nie dla kwasu fluorowodorowego (HF) i mocnych zasad
Kolor	Złamana biel, jasnoszary

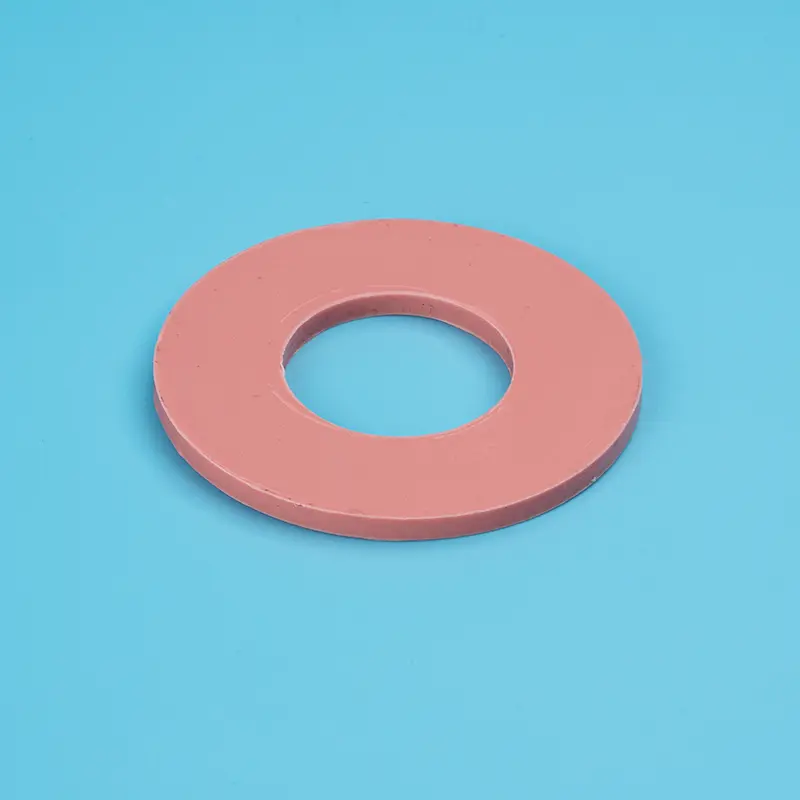

Uszczelka PTFE wypełniona krzemionką

Parametr	Opis
Wypełniacze	Dwutlenek krzemu (SiO₂)
Temperatura	-180°C do +200°C
Kluczowe funkcje	Doskonała odporność na pełzanie, wysoka wytrzymałość mechaniczna, dobre utrzymanie momentu obrotowego śruby, mniejsze przenikanie
Najlepsze dla	Silne kwasy (z wyjątkiem HF), rozpuszczalniki, węglowodory, obsługa chloru, obróbka chemiczna
Ograniczenie	Niekompatybilny z HF i mocnymi alkaliami
Kolor	Jelonek, pomarańcza

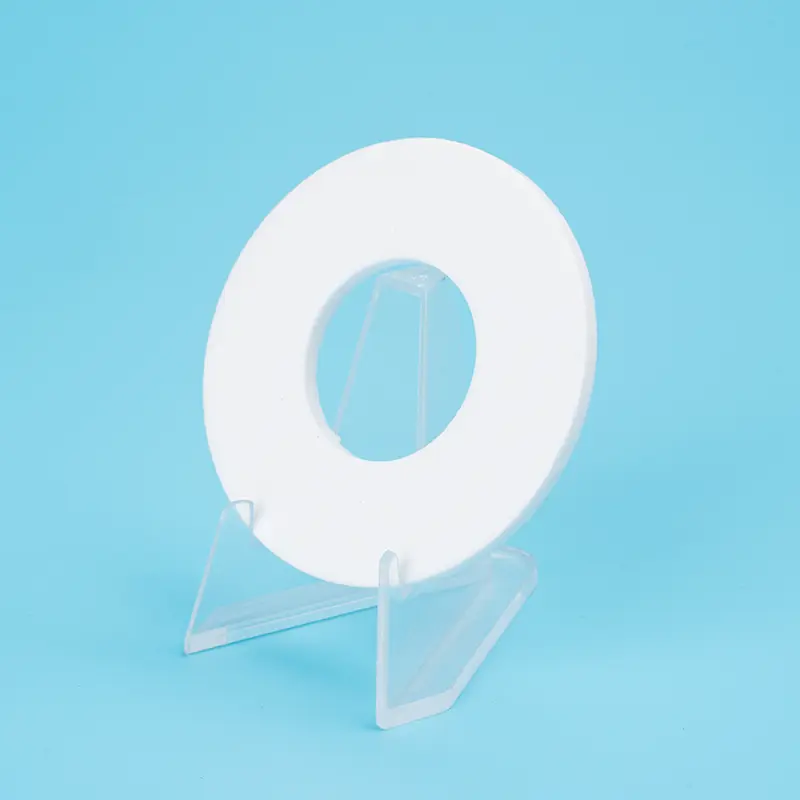

Uszczelka PTFE wypełniona siarczanem baru

Parametr	Opis
Wypełniacze	Siarczan baru (BaSO₄)
Temperatura	-180°C do +200°C
Gęstość	2.9-3.0 g/cm³ — highest among filled grades
Kluczowe funkcje	Najwyższa gęstość, doskonała odporność na pełzanie, doskonała odporność na działanie żrące, wysoka wytrzymałość mechaniczna
Najlepsze dla	Silne ługi (NaOH, KOH), chlor, kwas fluorowodorowy (HF), agresywne chemikalia
Ograniczenie	Nie do stopionych metali alkalicznych i gazowego fluoru
Kolor	Biały, brązowy

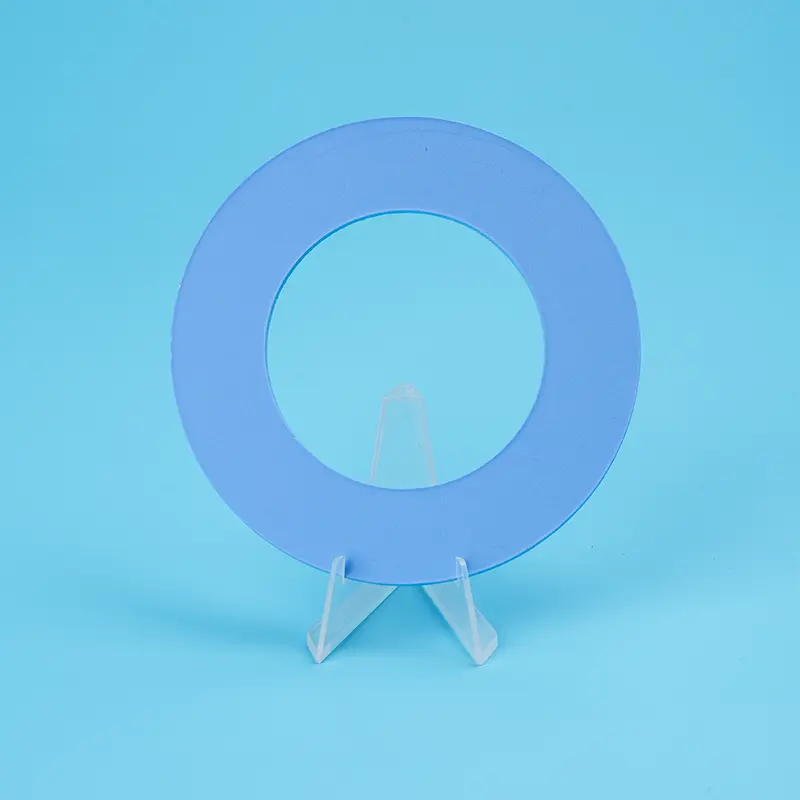

Uszczelka PTFE wypełniona szklanymi mikrosferami

Parametr	Opis
Wypełniacze	Puste mikrokulki szklane
Temperatura	-180°C do +200°C
Powrót do zdrowia	≥32% (do 55,8% w niektórych klasach)
Kluczowe funkcje	Niska gęstość, doskonała ściśliwość i dopasowywanie, chroni delikatne kołnierze, uszczelnia przy niskim momencie obrotowym
Najlepsze dla	Kołnierze z powłoką szklaną, kołnierze delikatne, uszczelnienia o niskim momencie obrotowym, środki żrące, mocne kwasy
Ograniczenie	Niekompatybilny z HF
Kolor	Niebieski, biały

Uszczelka z ekspandowanego PTFE (ePTFE).

Parametr	Opis
Tworzywo	100% ekspandowany PTFE o mikroporowatej strukturze
Temperatura	-196°C do +200°C
Ściśliwość	~38%
Powrót do zdrowia	~14%
Kluczowe funkcje	Doskonała dopasowywanie się do chropowatych powierzchni, brak płynięcia na zimno, uszczelnienie o niskim momencie obrotowym, zgodność z FDA
Najlepsze dla	Uszkodzone lub nieregularne kołnierze, kołnierze pokryte szkłem, zastosowania z niskim momentem obrotowym, żywność/farmaceutyka
Ograniczenie	Niższe ciśnienie znamionowe niż gatunki wypełnione
Kolor	Biały

Typy konstrukcji uszczelek

Typ	Budowa	Najlepsze dla	Ciśnienie
Typ V (rozcięcie)	Płaszcz PTFE rozcięty od zewnętrznej krawędzi do wewnętrznego otworu, włożony miękki wypełniacz	Niskociśnieniowe, chemia ogólna, DN15-DN500	Do 4,0 MPa
Typ L (obrobiony maszynowo)	Przekrój kwadratowy, obrobiony maszynowo, bez nacięcia	Średnio-wysokie ciśnienie, usługi krytyczne	Do 5,0 MPa
Typ U (składany)	Taśma PTFE złożona i zgrzewana, o dużej średnicy	Kołnierze o dużej średnicy (DN350+), wysoka niezawodność	Najwyższy

Opcje wypełniania: Elastyczny grafit, sprasowane włókno bezazbestowe (CAF), guma (EPDM, Viton), włókno szklane

Porównanie i przewodnik wyboru

Porównanie klas uszczelek PTFE

Funkcja	Dziewiczy PTFE	Wypełnione szkłem	Wypełniony krzemionką	Siarczan Baru	ePTFE
Odporność chemiczna	★★★★★ pH 0-14	★★★★☆ nie dla HF/alkalii	★★★★☆ nie dla HF/alkalii	★★★★☆ nie dla stopionych metali	★★★★★ pH 0-14
Odporność na pełzanie	★★☆☆☆	★★★★☆	★★★★★	★★★★★	★★★★☆
Odporność na zużycie	★★☆☆☆	★★★★★	★★★★☆	★★★★☆	★★★☆☆
Zgodność	★★☆☆☆	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
Zgodny z FDA	✅Tak	❌ Nie	❌ Nie	✅Tak	✅Tak
Koszt (początkowy)	$	$$	$$	$$$	$$$
Żywotność w wymagających usługach	6-12 miesięcy	3-5 lat	3-5 lat	3-5 lat	2-3 lata
Najlepsze dla	Czystość, czysta chemia	Materiały ścierne, wysokie ciśnienie	Kwasy, rozpuszczalniki, chlor	Środki kaustyczne, HF	Uszkodzone kołnierze, niski moment obrotowy

Szybki przewodnik wyboru

Jeśli Twoja usługa jest...	Wybierać...	Dlaczego	Zwrot z inwestycji
Czyste chemikalia, żywność/farmaceutyka, zgodność z FDA	Dziewiczy PTFE	Uniwersalna odporność chemiczna, zgodna z FDA	Najniższy koszt czystej usługi
Media ścierne, szlamy, wysokie ciśnienie	PTFE wypełniony szkłem	3-5x dłuższa żywotność materiałów ściernych	Mniej zamienników
Silne kwasy, rozpuszczalniki, chlor, kriogeniczne	PTFE wypełniony krzemionką	Doskonała odporność na pełzanie + kompatybilność chemiczna	Dłuższa żywotność uszczelnienia, rzadsze dokręcanie
Silne środki żrące, obsługa HF, duże obciążenie	PTFE wypełniony siarczanem baru	Najwyższa gęstość, najlepsza odporność na żrące i HF	Doskonała odporność chemiczna
Uszkodzone kołnierze, kołnierze pokryte włóknem szklanym, niski moment obrotowy	ePTFE	Dopasowuje się do nierówności, chroni delikatne kołnierze	Chroni drogi sprzęt
Niskie ciśnienie, ekonomiczne, nierówne kołnierze	Uszczelka koperty z PTFE	Ekonomiczny, dobra odporność chemiczna	30-50% mniej niż stały PTFE

Aplikacje produktów

Przemysł	Aplikacja	Zalecana klasa
Przetwarzanie chemiczne	Kołnierze rurowe, pompy, zawory, reaktory — kwasy, rozpuszczalniki, ługi, chlor	Dziewiczy, wypełniony krzemionką, wypełniony siarczanem baru
Farmaceutyczny	Sterylne przetwarzanie, produkcja API, bioreaktory – zgodność z FDA	Dziewiczy PTFE (klasa FDA)
Żywność i napoje	Przyłącza sanitarne, urządzenia do napełniania – zgodność z FDA	Virgin klasy FDA lub ePTFE
Petrochemiczny	Kołnierze rurociągów, przyłącza zaworów – węglowodory, H₂S	Wypełnione krzemionką, Wypełnione szkłem
Sprzęt pokryty szkłem	Reaktory, zbiorniki wyłożone szkłem – delikatne kołnierze	ePTFE, wypełnione mikrosferami szklanymi
Półprzewodnik	Dystrybucja substancji chemicznych o wysokiej czystości	Dziewiczy PTFE (wysoka czystość)
Pulpa i papier	Kołnierze fermentora, pompy magazynowe	Wypełnione szkłem

Kluczowe korzyści

1. Uniwersalna odporność chemiczna

PTFE jest odporny na prawie wszystkie chemikalia w zakresie pH 0-14, kwasy, zasady, rozpuszczalniki, węglowodory, chlor i inne.

2. Szeroki zakres temperatur

Praca ciągła od -180°C do +200°C, jeden materiał do pracy w temperaturach kriogenicznych i wysokotemperaturowych.

3. Niskie tarcie

Współczynnik tarcia już od 0,05-0,20, samosmarujący, zmniejszający zużycie kołnierzy.

4. Gatunki zgodne z FDA

Dziewiczy PTFE i wybrane gatunki spełniają wymagania FDA 21 CFR 177.1550 dotyczące zastosowań spożywczych i farmaceutycznych.

5. Powierzchnia nieprzywierająca

Powierzchnia zapobiega przyleganiu i gromadzeniu się mediów, jest łatwa w czyszczeniu, zmniejsza ryzyko zanieczyszczenia.

6. Długa żywotność

Odpowiednio dobrane uszczelki PTFE zapewniają niezawodne uszczelnienie na lata, zmniejszając częstotliwość konserwacji i przestoje.

Często zadawane pytania

P: Uszczelka z dziewiczego PTFE i wypełniona PTFE, którą wybrać?

Odp.: Virgin PTFE oferuje uniwersalną odporność chemiczną (pH 0-14), najniższe tarcie i zgodność z FDA, najlepsze do zastosowań w czystych chemikaliach, przemyśle spożywczym/farmaceutycznym i zastosowaniach o wysokiej czystości.

Wypełniony PTFE (szkło, krzemionka, siarczan baru, węgiel) zwiększa wytrzymałość mechaniczną, odporność na pełzanie i odporność na zużycie, najlepiej w przypadku wysokiego ciśnienia, mediów ściernych i wymagających usług.

Virgin PTFE może kosztować mniej na początku, ale jeśli ulegnie awarii co 6 miesięcy, jedna wypełniona uszczelka PTFE, która wytrzymuje 3-5 lat, pozwala zaoszczędzić 6-10 wymian + przestoje + robocizna.

Szybka zasada:

Czysta usługa, FDA → Virgin.

Materiały ścierne, wysokie ciśnienie, wymagające → Wypełnione.

P: Uszczelka koperty z PTFE i uszczelka z litego PTFE, kiedy należy stosować każdą z nich?

Odp.: Uszczelka z litego PTFE to jednoczęściowa uszczelka z czystego lub wypełnionego PTFE, najlepsza do pracy pod wysokim ciśnieniem, maksymalnej czystości chemicznej i zastosowań nie wymagających wypełniacza.

Uszczelka koperty z PTFEskłada się z płaszcza PTFE otaczającego ściśliwy rdzeń wypełniający, najlepszego do pracy przy niskim i średnim ciśnieniu, kołnierzy wyłożonych szkłem, nierównych kołnierzy i zastosowań wymagających zgodności.

Szybka zasada:

Wysokie ciśnienie, czystość chemiczna → Stały PTFE.

Nisko-średnie ciśnienie, zgodność, sprężystość → Uszczelka kopertowa.

Koszt: Uszczelki kopertowe kosztują 30-50% mniej niż stały PTFE tego samego rozmiaru.

P: Jakie są ograniczenia i jakie są najczęstsze błędy?

A:Temperatura: -180°C do +200°C.

Ciśnienie: Solid do 10,0 MPa, Koperta do 2,5-5,0 MPa.

Chemiczny: pH 0-14, niekompatybilny ze stopionymi metalami alkalicznymi i pierwiastkowym fluorem.

Limity chemiczne różnią się w zależności od wypełniacza:

Wypełnione szkłem/krzemionką: nie dla HF i mocnych zasad

Wypełniony siarczanem baru: nie do stopionych metali alkalicznych.

Trzy typowe błędy:

(1) Użycie niewłaściwego gatunku dla mediów: przed dokonaniem wyboru sprawdź zgodność chemiczną.

(2) Nadmierne dokręcenie: PTFE jest miękki; nadmierna kompresja powoduje zimny przepływ i wyciek. Użyj klucza dynamometrycznego.

(3) Używanie uszczelek kopertowych powyżej zalecanego ciśnienia: powyżej 2,5 MPa może spowodować odkształcenie lub uszkodzenie powłoki. Do wysokich ciśnień należy używać stałego PTFE.
