Płaska uszczelka z PTFE z pierwszego tłoczenia

Wybierz Taifno jako producenta dziewiczych uszczelek płaskich PTFE i uzyskaj bezpośrednią cenę fabryczną już dziś. Dzięki wyjątkowej odporności chemicznej w zakresie pH 0-14, szerokiemu zakresowi temperatur roboczych od -180°C do +200°C, niskiemu tarciu i wielu gatunkom, w tym dziewiczemu PTFE, wypełnionemu PTFE i ePTFE, nasze produkty są szeroko stosowane w przetwórstwie chemicznym, przemyśle spożywczym, farmaceutycznym i przemysłowych zastosowaniach uszczelniających.

Wyślij zapytanie

Opis produktu

W porównaniu z uszczelkami gumowymi lub grafitowymi, płaskie uszczelki z czystego PTFE zapewniają doskonałą wydajność w przypadku mediów korozyjnych, ekstremalnych temperatur i zastosowań wymagających wysokiego poziomu higieny. Dzięki 20-letniemu doświadczeniu w branży PTFE, Taifno zapewnia materiały uszczelniające dostosowane do konkretnych wymagań chemicznych, temperaturowych i czystości; prosimy o kontakt z nami.

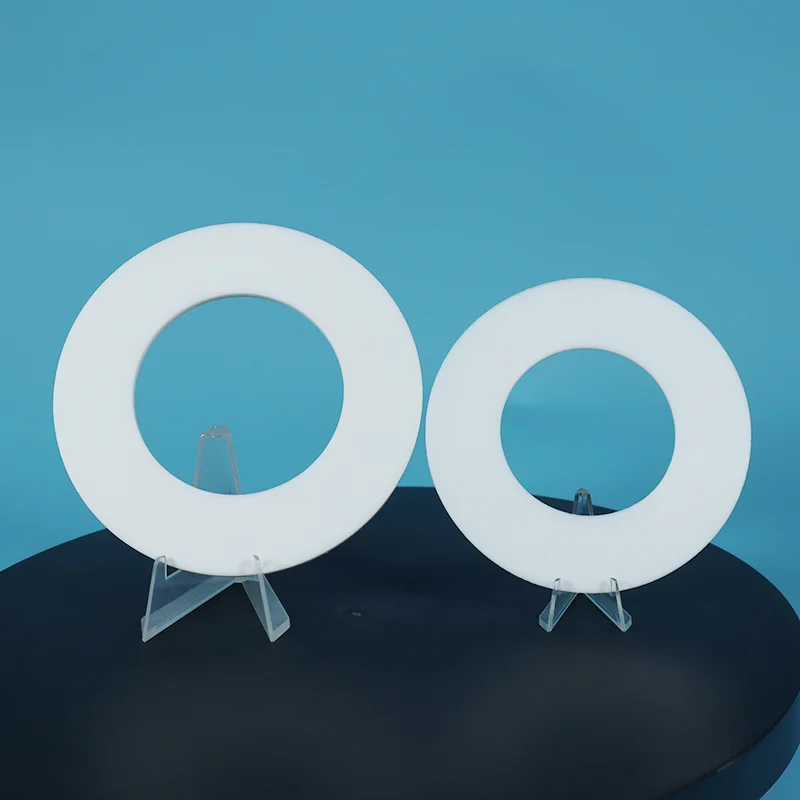

Virgin PTFE Flat Gasket

Wprowadzenie do produktu i dlaczego warto wybrać

Co to jest uszczelka PTFE?

Uszczelka PTFE (uszczelka z politetrafluoroetylenu) to element uszczelniający wytwarzany z żywicy PTFE w procesach obróbki skrawaniem, formowania lub cięcia. Płaskie uszczelki Virgin PTFE są cenione ze względu na szeroką odporność chemiczną, szeroki zakres temperatur roboczych i właściwości niezanieczyszczające. Są dostępne w konfiguracjach obejmujących uszczelki płaskie, uszczelki w kształcie litery V, pierścienie tłokowe i gniazda zaworów kulowych.

Kluczowe cechy

Uniwersalna odporność chemiczna (pH 0-14):Odporny na praktycznie wszystkie chemikalia przemysłowe, kwasy, rozpuszczalniki i zasady

Szeroki zakres temperatur (-180°C do +200°C):Utrzymuje integralność uszczelnienia od pracy kriogenicznej po pracę w wysokiej temperaturze

Najniższy współczynnik tarcia (0,05-0,10):Samosmarujący, zmniejsza zużycie współpracujących powierzchni

Powierzchnia nieprzywierająca:Zapobiega przyleganiu i gromadzeniu się mediów, łatwe czyszczenie

Doskonała izolacja elektryczna:Wysoka wytrzymałość dielektryczna do 20 kV/mm

Dostępne gatunki zgodne z FDA:Dziewiczy PTFE spełnia wymagania FDA 21 CFR 177.1550

Dlaczego warto wybrać PTFE zamiast innych materiałów?

Problem	Jak PTFE rozwiązuje ten problem	Koszt złego wyboru
Guma pęcznieje i ulega degradacji pod wpływem środków chemicznych	PTFE jest chemicznie obojętny — nie pęcznieje i nie ulega degradacji	Wycieki, straty produktu, zdarzenia związane z bezpieczeństwem
Elastomery zawodzą w ekstremalnych temperaturach	Uchwyty z PTFE od -180°C do +200°C — stabilne w pełnym zakresie	Kruche uszkodzenie w niskiej temperaturze, mięknięcie w wysokiej temperaturze
Metalowe uszczelki korodują	PTFE jest odporny na korozję – odporność na pH 0-14	Uszkodzenie sprzętu, zanieczyszczenie
Grafit utlenia się w kwasach	PTFE z łatwością radzi sobie z kwasami – nie utlenia się	Awaria uszczelki, emisje ulotne
Zanieczyszczenia w procesach spożywczych/farmaceutycznych	Pierwotny PTFE zgodny z FDA – nie zawiera substancji ekstrahowalnych	Wycofanie produktu, kary regulacyjne

Porównanie i przewodnik wyboru

PTFE vs guma vs metal vs uszczelki grafitowe

Funkcja	Uszczelka z PTFE	Guma/Elastomer	Uszczelka metalowa	Uszczelka grafitowa
Odporność chemiczna	★★★★★ pH 0-14	★★☆☆☆ ograniczony	★★★☆☆	★★★★☆
Zakres temperatur	-180°C do +200°C	-40°C do +150°C	Do 600°C+	Do 450°C
Tarcie	★★★★★ najniższy	★★★☆☆	★★☆☆☆	★★★★☆
Odporność na pełzanie	★★☆☆☆ biedna (dziewica)	★★★★☆	★★★★★	★★★☆☆
Zgodny z FDA	✅Tak	⚠️Ograniczona	❌ Nie	❌ Nie
Koszt	$$	$	$$$$	$$$
Najlepsze dla	Chemikalia, kwasy, rozpuszczalniki, FDA	Woda, powietrze, ogólna obsługa	Ekstremalne ciśnienie, wysoka temperatura	Wysoka temperatura, para

Porównanie gatunków PTFE

Funkcja	Dziewiczy PTFE	Wypełniony PTFE	Rozszerzony PTFE (ePTFE)
Odporność chemiczna	★★★★★ pH 0-14	★★★★☆ zależy od wypełniacza	★★★★★ pH 0-14
Odporność na pełzanie	★★☆☆☆ słaby	★★★★☆ ulepszony	★★★★☆ doskonały
Zgodność	★★☆☆☆ sztywny	★★☆☆☆	★★★★★ doskonały
Zgodny z FDA	✅Tak	⚠️ Zależy od wypełniacza	✅Tak
Najlepsze dla	Wysoka czystość, zastosowania FDA	Wysokie ciśnienie, wytrzymałość mechaniczna	Uszkodzone kołnierze, niski moment obrotowy

Szybki przewodnik wyboru

Jeśli Twoja aplikacja jest...	Wybierać...	Dlaczego
Żywność, farmaceutyka, czyste chemikalia, zgodność z FDA	Dziewiczy PTFE	Maksymalna czystość, zgodna z FDA
Wymagane wysokie ciśnienie, duże obciążenie, odporność na pełzanie	Wypełniony PTFE	Poprawiona wytrzymałość mechaniczna
Uszkodzone, szorstkie lub wypaczone kołnierze	ePTFE	Dostosowuje się do nierówności, niski moment obrotowy
Kołnierze pokryte szkłem, delikatne powierzchnie	ePTFE lub uszczelka kopertowa	Niski moment obrotowy, łagodny dla kołnierzy
Silne środki żrące, celuloza i papier	PTFE wypełniony siarczanem baru	Kompatybilność chemiczna + zmniejszone pełzanie
Rozpraszanie ciepła, niskie tarcie, uszczelnienia dynamiczne	PTFE wypełniony grafitem	Przewodność cieplna, niskie zużycie

Podstawowe zastosowania

Przemysł	Aplikacja	Dlaczego PTFE
Przetwarzanie chemiczne	Kołnierze rurowe, pompy, zawory, reaktory	pH 0-14 odporność chemiczna
Farmaceutyczny	Sterylny sprzęt do przetwarzania, produkcja API	Zgodność z FDA, brak zanieczyszczeń
Żywność i napoje	Przyłącza sanitarne, urządzenia technologiczne	Zgodność z FDA, powłoka nieprzywierająca, łatwe czyszczenie
Ropa i gaz	Kołnierze rafineryjne, rurociągi – węglowodory, H₂S	Odporność chemiczna, szeroki zakres temperatur
Wytwarzanie energii	Instalacje parowe, woda chłodząca	Zakres -180°C do +200°C
Woda i ścieki	Kołnierze oczyszczalni, przyłącza pomp	Odporność na korozję, brak zanieczyszczeń
Półprzewodnik	Dystrybucja substancji chemicznych o wysokiej czystości	Ultraczysty materiał, bez substancji ekstrahowalnych

Factory Factory Factory Factory

Dane techniczne

Właściwości uszczelki PTFE

Parametr	Wartość
Zakres temperatur	-180°C do +200°C
Zakres ciśnienia	Do 80 barów (w zależności od gatunku, grubości i konstrukcji)
Zakres pH	0-14 — uniwersalna odporność chemiczna
Gęstość	2,10-2,40 g/cm3
Wytrzymałość na rozciąganie	≥15 MPa (dziewiczy)
Współczynnik tarcia	0,05-0,10
Wytrzymałość dielektryczna	Do 20 kV/mm
Absorpcja wody	<0,01%
Tworzywo	100% dziewiczego PTFE lub mieszanek wypełnionych

Dostępne rozmiary

Zakres rozmiarów	Grubość (mm)	Notatki
DN15 do DN600+	0,5 – 6,0	Standardowe rozmiary dostępne w magazynie
Rozmiary niestandardowe	Dostępne na zamówienie	Cięcie zgodnie ze specyfikacją

Zapewnienie jakości

Materiał w 100% z żywicy dziewiczej — bez przemiału i materiałów pochodzących z recyklingu

Pełna identyfikowalność – certyfikaty materiałowe dostępne na żądanie

Dostępne gatunki zgodne z FDA – spełniają FDA 21 CFR 177.1550

Produkcja na zamówienie – dostępna w różnych rozmiarach, grubościach i kształtach

Czas realizacji — standardowe rozmiary dostępne w magazynie (24-48 godzin); rozmiary niestandardowe 5-10 dni

Test Test Test Test

Sprawa produktu

W papierni w Guangdong w Chinach często występowały awarie uszczelnień w układzie kondensatu pary pracującym w temperaturze 180°C i pod ciśnieniem 1,6 MPa. System poddawany był codziennie dwóm cyklom termicznym, powodując powtarzające się rozszerzanie i kurczenie połączenia kołnierzowego. Oryginalne uszczelki z czystego PTFE uległy odkształceniu w wyniku pełzania i zmniejszeniu właściwości uszczelniających pod wpływem ciągłych cykli termicznych, w związku z czym wymagały wymiany mniej więcej raz w miesiącu. Częsta konserwacja nie tylko zwiększała koszty operacyjne, ale także wpływała na niezawodność sprzętu i wydajność produkcji.

Aby rozwiązać ten problem, w zakładzie zastąpiono konwencjonalne uszczelki z czystego PTFE uszczelkami PTFE wypełnionymi szkłem, wytwarzanymi z arkuszy PTFE wzmocnionych włóknem szklanym. W porównaniu z niewypełnionym PTFE, PTFE wypełniony szkłem zapewnia lepszą wytrzymałość na ściskanie, zwiększoną stabilność wymiarową oraz lepszą odporność na pełzanie i płynięcie na zimno w warunkach wysokiej temperatury i ciśnienia. Te ulepszone właściwości mechaniczne czynią go bardziej odpowiednim do zastosowań obejmujących powtarzające się cykle termiczne i długoterminowe wymagania dotyczące uszczelniania kołnierzy.

Po zamontowaniu uszczelki PTFE wypełnione szkłem zachowały stabilne właściwości uszczelniające podczas ciągłej pracy w temperaturze 180°C, 1,6 MPa i dwóch cyklach termicznych dziennie. Okres wymiany uszczelek został znacznie wydłużony z około 1 miesiąca do 14 miesięcy, co znacznie zmniejszyło częstotliwość konserwacji i poprawiło niezawodność układu kondensatu pary.

Wyniki aplikacji:

● Sprzęt aplikacyjny:Układ kondensatu pary w papierni

● Warunki pracy:Temperatura 180°C / ciśnienie 1,6 MPa / 2 cykle termiczne dziennie

● Oryginalne rozwiązanie:Uszczelka z czystego PTFE

● Rozwiązanie zamienne:Uszczelka PTFE wypełniona szkłem

● Poprawa żywotności:Przedłużony z 1 miesiąca do 14 miesięcy

● Kluczowe korzyści:Poprawiona odporność na pełzanie, lepsza stabilność wymiarowa, zmniejszona częstotliwość konserwacji i zwiększona długoterminowa niezawodność uszczelnienia

Ten przypadek podkreśla zalety materiałów PTFE wypełnionych szkłem w zastosowaniach uszczelniających w wysokich temperaturach z częstymi cyklami termicznymi, zapewniając trwalsze rozwiązanie niż standardowe uszczelki z czystego PTFE w wymagających środowiskach przemysłowych.

Często zadawane pytania

P: Co to jest uszczelka PTFE i dlaczego stosuje się ją na gumie lub metalu?

Odp.: Uszczelka z PTFE (uszczelka z politetrafluoroetylenu) to element uszczelniający stosowany w celu zapobiegania wyciekom między kołnierzami i połączeniami rurowymi. Płaskie uszczelki Virgin PTFE są preferowane w porównaniu z gumą i metalem, ponieważ zapewniają uniwersalną odporność chemiczną (pH 0-14), guma pęcznieje pod wpływem środków chemicznych i koroduje metal.

Oferują również szeroki zakres temperatur (od -180°C do +200°C), nieprzywierającą powierzchnię i gatunki zgodne z FDA do zastosowań spożywczych i farmaceutycznych.

Kiedy stosować PTFE: Agresywne chemikalia, ekstremalne temperatury, procesy regulowane przez FDA i zastosowania, w których zanieczyszczenie jest niedopuszczalne.

Kiedy NIE stosować PTFE: Stopione metale alkaliczne, fluor pierwiastkowy w wysokich temperaturach lub zastosowania wymagające dużej wytrzymałości mechanicznej bez wzmocnienia wypełniaczem.

P: Jaka jest różnica pomiędzy uszczelkami z pierwotnego PTFE, PTFE z wypełnieniem i uszczelkami z PTFE ekspandowanego (ePTFE)?

Odp.: Płaskie uszczelki z PTFE z pierwszego tłoczenia są wykonane z czystej, niewypełnionej żywicy PTFE i zapewniają najwyższą odporność chemiczną i czystość, co jest preferowanym wyborem w przypadku kontaktu z żywnością i przetwarzania farmaceutycznego regulowanego przez FDA.

Płaskie uszczelki wypełnione dziewiczym PTFE zawierają dodatki, takie jak szkło, siarczan baru lub węgiel, aby poprawić wytrzymałość mechaniczną i zmniejszyć pełzanie, dzięki czemu nadają się do zastosowań pod wyższym ciśnieniem. Wypełniony PTFE jest najpopularniejszym rodzajem do ogólnego zastosowania przemysłowego.

Uszczelki z ekspandowanego PTFE (ePTFE) są produkowane przez rozciąganie pierwotnego PTFE w celu utworzenia wysoce ściśliwego, dopasowującego się materiału, który skutecznie uszczelnia na chropowatych, uszkodzonych lub nieregularnych powierzchniach kołnierzy przy niższych obciążeniach śrub. W przeciwieństwie do wypełnionego PTFE, ePTFE zachowuje pełną odporność chemiczną pierwotnego PTFE, ponieważ nie dodaje się żadnych dodatków.

P: Jakie są ograniczenia płaskiej uszczelki Virgin PTFE i jakie są najczęstsze błędy?

A: Temperatura: -180°C do +200°C praca ciągła.

Chemiczny: Odporność uniwersalna na pH 0-14, NIE jest kompatybilny ze stopionymi metalami alkalicznymi lub pierwiastkowym fluorem w wysokich temperaturach.

Ograniczenia: PTFE ma słabą odporność na pełzanie (płynność na zimno), odkształca się pod długotrwałym wysokim ciśnieniem. PTFE ma również niską wytrzymałość mechaniczną, nie nadaje się do uderzeń pod wysokim ciśnieniem bez wzmocnienia wypełniającego.

Trzy typowe błędy:

(1) Wykorzystanie pierwotnego PTFE w pracy pod wysokim ciśnieniem: odkształca się on pod długotrwałym obciążeniem; użyj wypełnionego PTFE.

(2) Nadmierne dokręcenie: PTFE jest miękki; nadmierna kompresja powoduje pełzanie i wycieki. Użyj klucza dynamometrycznego.

(3) Zły wybór gatunku: nie wszystkie płaskie uszczelki Virgin PTFE są takie same; wybierz dziewicę ze względu na czystość, wypełnienie ze względu na wytrzymałość, ePTFE ze względu na zgodność. Do każdego zamówienia dołączamy specyfikację montażową.

Potrzebujesz pomocy w wyborze odpowiedniego gatunku? Skontaktuj się z nami, podając swoją temperaturę, ciśnienie i media, polecamy odpowiedni gatunek PTFE w ciągu 24 godzin.
