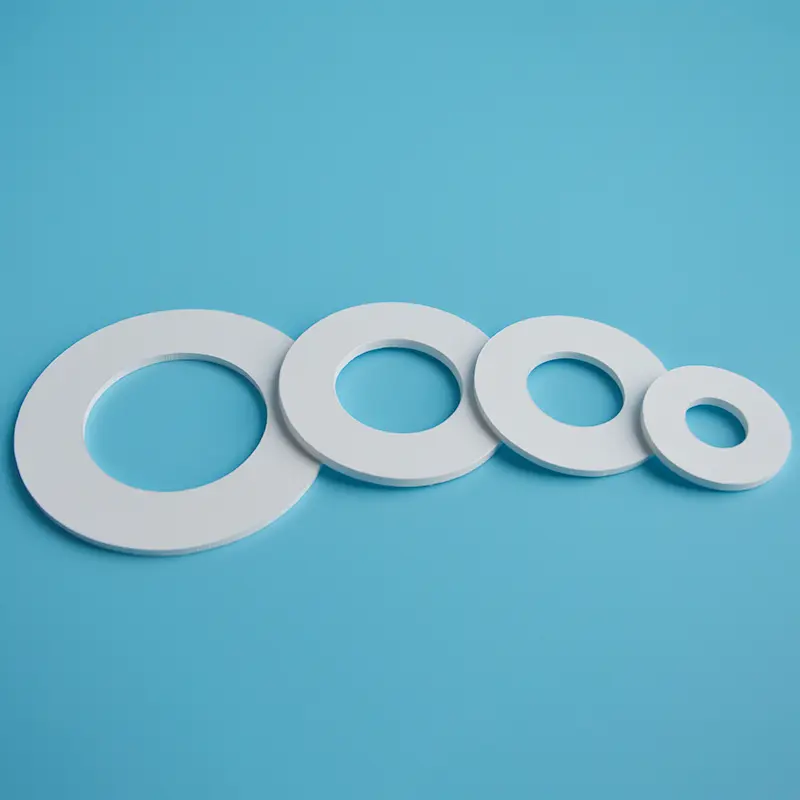

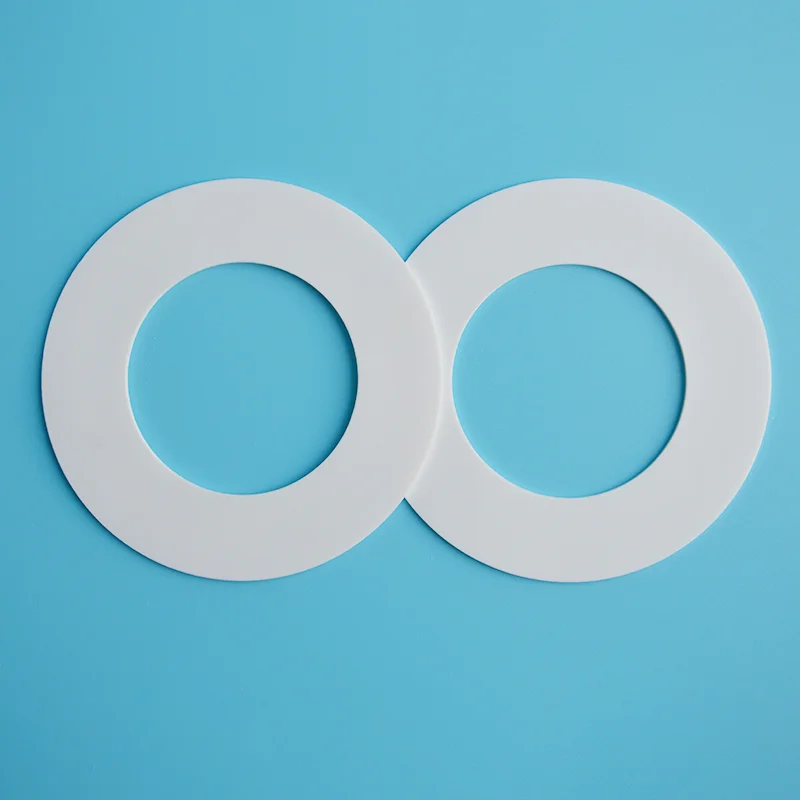

Uszczelka PTFE wypełniona włóknem szklanym

Taifno jest profesjonalnym producentem PTFE. Aby sprostać sytuacjom, w których czysty PTFE jest stosunkowo miękki i może nie spełniać wymagań w zakresie wyższej wytrzymałości mechanicznej i odporności na zużycie, oferujemy uszczelki PTFE wypełnione włóknem szklanym.

Dodatek 15–25% włókna szklanego zwiększa sztywność materiału, odporność na zużycie i odporność na pełzanie; materiał zazwyczaj wydaje się białawy lub jasnoszary. W porównaniu z czystym PTFE materiał ten zapewnia doskonałą wytrzymałość mechaniczną, lepszą stabilność wymiarową i niższy współczynnik rozszerzalności cieplnej, dzięki czemu nadaje się do zastosowań takich jak uszczelki, gniazda zaworów, elementy pomp i uszczelnienia dynamiczne.

Co to jest uszczelka PTFE wypełniona włóknem szklanym?

Uszczelka PTFE wypełniona włóknem szklanym to zmodyfikowany materiał PTFE wzmocniony 15–25% włóknami szklanymi. Włókna szklane zapewniają wzmocnienie strukturalne, które znacznie poprawia właściwości mechaniczne materiału, zachowując jednocześnie doskonałą odporność chemiczną PTFE i właściwości niskiego tarcia.

Kluczowe zalety wzmocnienia włóknem szklanym:

Poprawiona sztywność i sztywność – większa nośność niż pierwotny PTFE

Zwiększona odporność na zużycie – wytrzymuje warunki ścierne, w których zawodzi pierwotny PTFE

Lepsza odporność na pełzanie – dłużej utrzymuje moment obrotowy śruby, zmniejszone płynięcie na zimno

Niższy współczynnik rozszerzalności cieplnej – poprawiona stabilność wymiarowa przy zmianach temperatury

Doskonała odporność chemiczna – pH 0-14, odporna na większość kwasów, zasad i rozpuszczalników

Dostępne gatunki zgodne z FDA – odpowiednie do zastosowań spożywczych i farmaceutycznych

Ograniczenia, o których należy pamiętać:

Nie jest kompatybilny z kwasem fluorowodorowym (HF) ani mocnymi zasadami – włókna szklane reagują z tymi chemikaliami

Twardsza powierzchnia — może nacinać miękkie wały lub współpracujące powierzchnie; rozważ zastosowanie szklanej mikrosfery PTFE w przypadku delikatnych kołnierzy

Zmniejszona elastyczność w porównaniu z pierwotnym PTFE

Dlaczego warto wybrać PTFE wypełniony włóknem szklanym?

Przewodnik porównawczy i wyboru

PTFE z włókna szklanego vs. dziewiczy PTFE vs. PTFE z włókna węglowego vs. grafitowy PTFE

Szybki przewodnik wyboru

Podstawowe zastosowania

Dane techniczne

Właściwości uszczelki PTFE wypełnionej włóknem szklanym

Dostępne gatunki: Opcje zawartości szkła

Dostępne rozmiary

Zapewnienie jakości

100% dziewiczej żywicy PTFE – bez przemiału i materiałów pochodzących z recyklingu

Wzmocnienie włóknem szklanym klasy Premium – równomierna dyspersja zapewniająca spójne właściwości

Dostępny gatunek zgodny z FDA – spełnia wymagania FDA dotyczące zastosowań spożywczych i farmaceutycznych

Pełna identyfikowalność – certyfikaty materiałowe na żądanie

Wiele opcji zawartości szkła – dostępne 15%, 20%, 25%.

Wiele kolorów — białawy, biały, jasnoszary, jasnoniebieski

Czas realizacji — standardowe rozmiary dostępne w magazynie (24-48 godzin); rozmiary niestandardowe 7-10 dni

Sprawa produktu

Tło projektu

Przemysł: Produkcja papieru

Aplikacja: System kondensatu pary

Warunki pracy: 180°C / 1,6 MPa / 2 cykle termiczne dziennie

Papiernia w Guangdong borykała się z częstymi awariami uszczelnień w systemie rurociągów kondensatu pary. Oryginalne uszczelki z czystego PTFE były narażone na powtarzające się cykle termiczne w wysokiej temperaturze, co spowodowało odkształcenie w wyniku pełzania i zmniejszoną skuteczność uszczelniania.

W rezultacie wymiana uszczelki była konieczna mniej więcej raz na miesiąc, co zwiększało obciążenie pracą konserwacyjną i wpływało na niezawodność sprzętu.

Wyzwanie

Rozwiązanie

W zakładzie wymieniono oryginalne uszczelki z czystego PTFE na uszczelki PTFE wypełnione szkłem, wykonane ze wzmocnionych arkuszy PTFE.

Dzięki dodatkowi wzmocnienia włóknem szklanym uzyskano materiał uszczelki:

● Wyższa wytrzymałość na ściskanie

● Zwiększona odporność na odkształcenia spowodowane pełzaniem

● Lepsza stabilność wymiarowa w warunkach cykli cieplnych

● Dłuższa skuteczność uszczelniania przy wahaniach ciśnienia

Ulepszone rozwiązanie z PTFE lepiej nadawało się do ciągłej pracy w środowiskach o wysokiej temperaturze i powtarzających się cyklach termicznych.

Wyniki aplikacji

Kluczowe korzyści

● 14 razy dłuższa żywotność w porównaniu z tradycyjnymi uszczelkami z czystego PTFE

● Zmniejszona częstotliwość wymiany uszczelek i koszty konserwacji

● Zwiększona niezawodność uszczelnienia w warunkach cykli termicznych

● Wydłużony czas sprawności sprzętu w celu zapewnienia ciągłej produkcji

Często zadawane pytania

P: Co to jest uszczelka PTFE wypełniona włóknem szklanym i czym różni się od pierwotnego PTFE?

Odp.: Uszczelka PTFE wypełniona włóknem szklanym jest wzmocniona PTFE 15–25% włóknami szklanymi. Oferuje znacznie lepszą wytrzymałość mechaniczną (rozciąganie ≥25 MPa), odporność na zużycie i odporność na pełzanie w porównaniu do pierwotnego PTFE, przy jednoczesnym zachowaniu doskonałej odporności chemicznej (pH 0-14).

Dziewiczy PTFE jest bardziej miękki i odkształca się pod obciążeniem, a PTFE z włókna szklanego dłużej zachowuje swój kształt, co czyni go preferowanym wyborem do gniazd zaworów, elementów pomp i zastosowań w uszczelnieniach dynamicznych.

Jednakże PTFE z włókna szklanego nie jest kompatybilny z kwasem fluorowodorowym (HF) ani mocnymi zasadami, dlatego do tych zastosowań należy używać dziewiczego PTFE lub PTFE wypełnionego węglem. Dostępne w klasach zgodnych z FDA.

P: Jaką zawartość włókna szklanego wybrać, 15%, 20% czy 25%?

Odp.: Uszczelka PTFE wypełniona włóknem szklanym jest dostępna w wersji zawierającej 15%, 20% i 25% włókna szklanego. 15% włókna szklanego zapewnia umiarkowaną poprawę przy jednoczesnym zachowaniu większej elastyczności. 25% włókno szklane zapewnia maksymalną wytrzymałość, odporność na zużycie i stabilność wymiarową, co jest najpopularniejszym gatunkiem do wymagających zastosowań.

Szybka zasada:

Zastosowania ogólne → 15-20% szkła.

Wysokie zużycie, duże obciążenie, wysokie ciśnienie → 25% szkła.

Treść niestandardowa dostępna na żądanie. Gatunek 25% zapewnia najlepsze parametry mechaniczne i jest standardem branżowym w przypadku zastosowań wymagających dużych obciążeń.

P: Jakie są ograniczenia dotyczące uszczelki PTFE wypełnionej włóknem szklanym i jakie są najczęstsze błędy?

A: Temperatura: -180°C do +200°C praca ciągła.

Chemial: pH 0-14, NIE jest kompatybilny z kwasem fluorowodorowym (HF) lub mocnymi zasadami, włókna szklane reagują z tymi chemikaliami.

Mechaniczny: Harder than virgin PTFE, may score soft shafts or fragile flanges.

Trzy najczęstsze błędy:

Używanie w zastosowaniach HF – szkło rozpuszcza się – zamiast tego użyj dziewiczego PTFE

Nadmierne dokręcenie – PTFE z włókna szklanego jest mocniejszy, ale nadal wymaga kontrolowanego momentu obrotowego; nadmierne dokręcenie powoduje uszkodzenie uszczelki

Oczekiwanie takiej samej elastyczności jak pierwotnego PTFE – włókno szklane zmniejsza elastyczność (wydłużenie ≥200% w porównaniu z 250-350% w przypadku pierwotnego PTFE); odpowiednio zaprojektuj

Skontaktuj się z nami, podając swoją temperaturę, ciśnienie i media, polecamy odpowiedni gatunek PTFE w ciągu 24 godzin.
