Uszczelka koperty typu A z PTFE

Taifno jest producentem i dostawcą uszczelki kopertowej z PTFE typu A. Jest to opłacalna alternatywa dla stałego PTFE, łącząca szeroką odporność chemiczną płaszcza zewnętrznego (pH 0–14, na kwasy, zasady i rozpuszczalniki) z elastycznym rdzeniem wypełniającym, który poprawia ściśliwość i odzysk. Taka konstrukcja obniża koszty materiałów, zachowując jednocześnie niezawodne działanie uszczelniające w instalacjach chemicznych pod niskim i średnim ciśnieniem.

Wyślij zapytanie

Opis produktu

Jeśli szukasz wysokiej jakości uszczelki kopertowej z PTFE typu A, możesz wybrać Taifno jako swojego dostawcę i długoterminowego partnera. Ten produkt ma miękki rdzeń wypełniający owinięty płaszczem PTFE z nacięciem od zewnętrznej krawędzi do wewnętrznego otworu. Dostępne w rozmiarach do DN500. Współczynnik uszczelki m=2,5, minimalne naprężenie osadzania y=20 MPa.

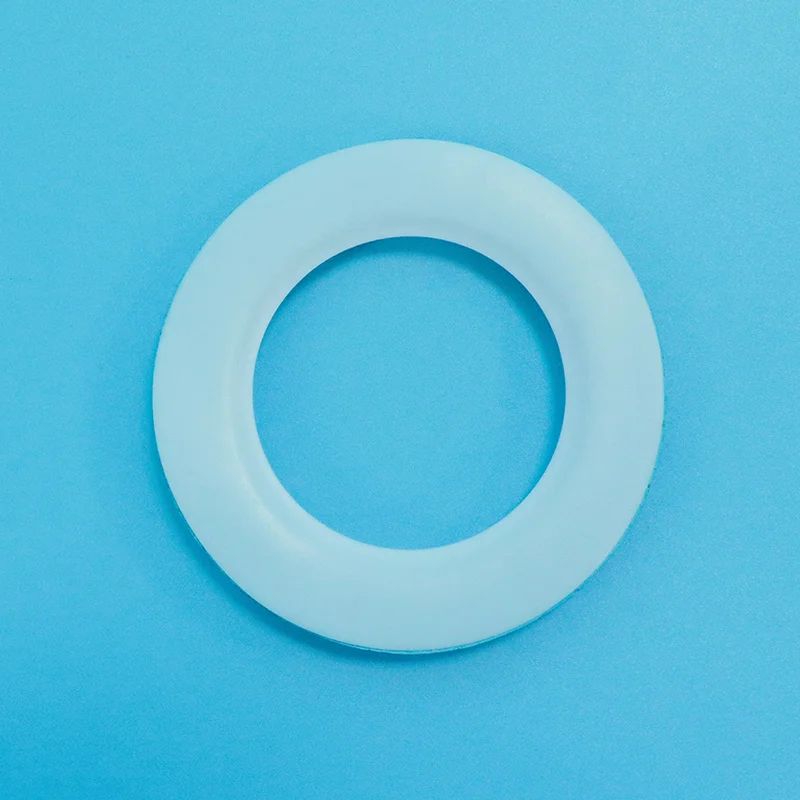

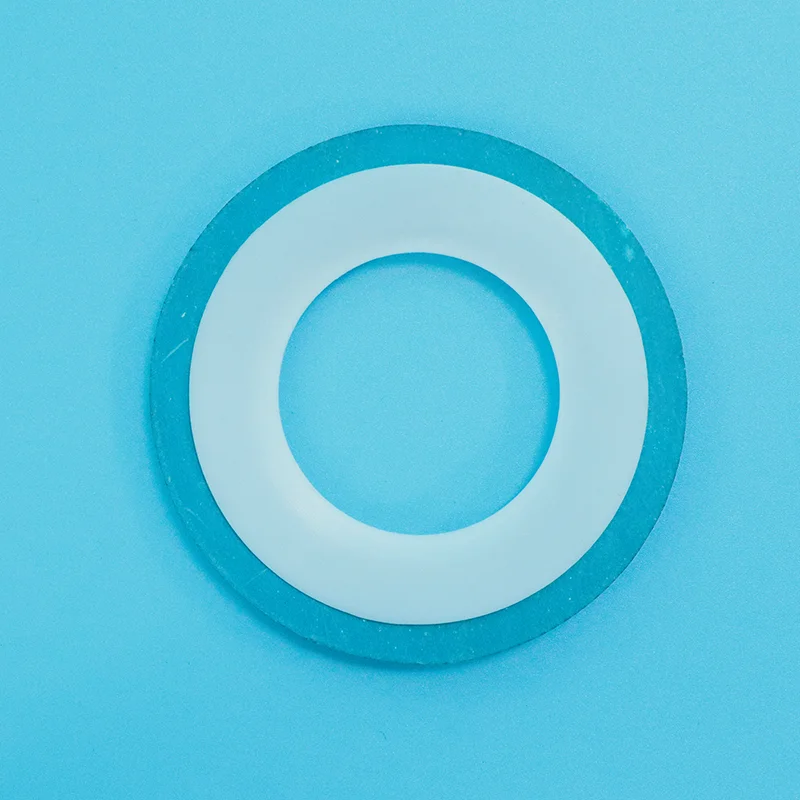

Type A PTFE Envelope Gasket

Co to jest uszczelka koperty z PTFE typu A?

Uszczelka kopertowa z PTFE typu A składa się z zewnętrznego płaszcza PTFE z miękkim rdzeniem wypełniającym wewnątrz. Płaszcz PTFE jest rozcięty od zewnętrznej krawędzi do wewnątrz, aż do wewnętrznego otworu, co umożliwia włożenie rdzenia wypełniającego.

Struktura:

Płaszcz PTFE: Wykonany z arkusza lub rurki PTFE (zwykle o grubości 0,8–1,0 mm), nacięty od zewnętrznej krawędzi do około 1,5–2 mm od otworu wewnętrznego

Rdzeń wypełniający: materiał niemetalowy, taki jak arkusz gumy niezawierającej azbestu, sprasowane włókno lub arkusz kompozytowy grafitowy

Konstrukcja typu A: Konstrukcja szczeliny ułatwia wprowadzenie rdzenia wypełniającego, co zmniejsza złożoność i koszty produkcji

Kluczowe cechy:

Płaszcz PTFE: Zapewnia uniwersalną odporność chemiczną (pH 0-14), nieprzywierającą powierzchnię i chroni rdzeń wypełniający przed atakiem chemicznym

Rdzeń wypełniający: Zapewnia ściśliwość, sprężystość i zdolność dopasowywania się do nieregularności kołnierza

Ekonomiczny: Niższy koszt produkcji niż typ B lub C — opłacalny w przypadku ogólnych usług chemicznych

Porównanie i przewodnik wyboru

Typ A vs Typ B vs Typ C vs Stały PTFE

Funkcja	Typ A (szczelina)	Typ B (obrobiony maszynowo)	Typ C (blacha falista)	Solidny PTFE
Budowa	Rozcięcie od zewnętrznej krawędzi	Obrobiony przekrój kwadratowy	Wkładka z blachy falistej	Jednoczęściowy, lity PTFE
Podsadzkarz	Miękki, niemetaliczny	Miękki, niemetaliczny	Metal (304/316 SS)	Nic
Limit ciśnienia	Do 4,0 MPa	Wyższy	Najwyższy	Wyższy
Odporność chemiczna	★★★★☆	★★★★★	★★★★☆	★★★★★
Koszt	$ — najbardziej ekonomiczny	$$	$$$	$$$
Najlepsze dla	Niskie ciśnienie, ogólny serwis chemiczny	Średnio-wysokie ciśnienie, usługi krytyczne	Wysokie ciśnienie, cykle termiczne	Maksymalna odporność chemiczna
Kluczowa zaleta	Ekonomiczne	Lepsza integralność uszczelnienia	Odporność na wydmuch, sprężyna powrotna	Najwyższa czystość chemiczna

Szybki przewodnik wyboru

Jeśli Twoja aplikacja jest...	Wybierać...	Dlaczego
Niskociśnieniowe usługi korozyjne, chemia ogólna, oszczędne	Typ A	Ekonomiczny, dobra odporność chemiczna
Średnio-wysokie ciśnienie, krytyczne chemikalia	Typ B	Lepsza integralność uszczelnienia
Wysokie ciśnienie, cykle termiczne, ryzyko wybuchu	Typ C	Metalowy rdzeń zapewnia sprężystość
Najwyższa odporność chemiczna, wysoka czystość	Solidny PTFE	Brak rdzenia wypełniającego, brak ryzyka przenikania

Podstawowe zastosowania

Przemysł	Aplikacja	Dlaczego typ A
Przetwarzanie chemiczne	Kołnierze rurowe, przyłącza pomp — kwasy, rozpuszczalniki, ługi	Odporność chemiczna + opłacalność
Farmaceutyczny	Sterylny sprzęt do przetwarzania	Płaszcz PTFE zapobiega zanieczyszczeniu
Żywność i napoje	Połączenia sanitarne	PTFE jest zgodny z wymogami FDA i nieprzywierający
Ropa i gaz	Niskociśnieniowe linie korozyjne	Odporność na korozję

Factory Factory Factory Factory

Dane techniczne

Właściwości uszczelki koperty PTFE typu A

Parametr	Wartość
Zakres temperatur	Do +200°C
Limit ciśnienia	Do 4,0 MPa (40 barów)
Zakres pH	0-14 — uniwersalna odporność chemiczna
Grubość płaszcza PTFE	0,8-1,0 mm
Współczynnik uszczelki (m)	2.5
Minimalne naprężenie siedziska (y)	20 MPa
Zakres rozmiarów	Do DN500 (zalecane)
Tworzywo	Płaszcz PTFE + niemetalowy rdzeń wypełniający

Dostępne rozmiary

Standardowy kołnierz	Zakres rozmiarów (DN)	Notatki
DIN/EN/JIS	DN25 — DN500	Standardowe rozmiary dostępne w magazynie
ASME/ANSI	1" — 20"	Standardowe rozmiary dostępne w magazynie
Rozmiary niestandardowe	Dostępne na zamówienie	Dostępne wymiary specjalne

Zapewnienie jakości

100% dziewiczej żywicy PTFE – stała jakość, partia po partii

Pełna identyfikowalność – certyfikaty materiałowe dostępne na żądanie

Wiele opcji wypełniacza — guma bezazbestowa, sprasowane włókno, kompozyt grafitowy

Rozmiary niestandardowe — dostępne w standardowych rozmiarach kołnierzy i wymiarach niestandardowych

Czas realizacji — standardowe rozmiary dostępne w magazynie (24-48 godzin); rozmiary niestandardowe 5-10 dni

Test Test Test Test

Często zadawane pytania

P: Kiedy należy stosować uszczelkę kopertową z PTFE typu A?

Odp.: Uszczelka kopertowa z PTFE typu A składa się z płaszcza PTFE ze szczeliną wyciętą od zewnętrznej krawędzi do wewnętrznego otworu, z umieszczonym wewnątrz miękkim rdzeniem wypełniającym. Płaszcz PTFE zapewnia uniwersalną odporność chemiczną (pH 0-14), natomiast rdzeń wypełniający zapewnia ściśliwość i sprężystość.

Użyj typu A, kiedy: W przypadku zastosowań korozyjnych pod niskim i średnim ciśnieniem (do 4,0 MPa) wymagana jest odporność chemiczna, a koszt jest brany pod uwagę.

Kiedy NIE stosować typu A: Usługi wysokociśnieniowe lub krytyczne, w których integralność uszczelnienia jest najważniejsza, rozważ typ B lub C.

Porównanie kosztów: Typ A kosztuje 30–50% mniej niż pełne uszczelki PTFE tego samego rozmiaru, co czyni go preferowanym wyborem do ogólnych usług chemicznych.

P: Typ A czy Typ B czy Typ C, który wybrać?

Odp.: Typ A (szczelinowy) jest najbardziej ekonomiczny i najlepszy do ogólnych zastosowań chemicznych pod niskim ciśnieniem.

Typ B (obrabiany maszynowo) zapewnia lepszą integralność uszczelnienia dzięki pełnej powłoce PTFE i brak szczeliny, najlepiej w przypadku zastosowań krytycznych pod średnim i wysokim ciśnieniem.

Typ C (blacha falista) zapewnia najwyższą wartość ciśnienia i odporność na wydmuch, najlepszą w przypadku wysokiego ciśnienia i cykli termicznych.

Szybka zasada:

Do 4,0 MPa, chemia ogólna → Typ A.

Wyższe ciśnienie, usługi krytyczne → Typ B.

Wysokie ciśnienie, cykle termiczne, ryzyko wydmuchu → Typ C.

Uwaga dotycząca rozmiaru: zalecany typ A do DN500; w przypadku większych średnic preferowany jest typ C.

P: Jakie są ograniczenia uszczelek kopertowych typu A i jakie są najczęstsze błędy?

A: Temperatura: Do +200°C.

Ciśnienie: Do 4,0 MPa (40 barów).

Chemiczny: Odporność uniwersalna na pH 0-14, NIE jest kompatybilny ze stopionymi metalami alkalicznymi lub pierwiastkowym fluorem w wysokich temperaturach.

Trzy typowe błędy:

(1) Przy użyciu typu A w pracy pod wysokim ciśnieniem: powyżej 4,0 MPa uszczelka może się odkształcić lub uszkodzić; użyj typu B lub C.

(2) Nadmierne dokręcenie: nadmierne ściskanie może uszkodzić płaszcz PTFE na szczelinie, narażając rdzeń wypełniający na atak chemiczny.

(3) Stosowanie w zastosowaniach z mediami przenikającymi PTFE: niektóre chemikalia (kwas azotowy, chlor, tlenek etylenu) mogą z czasem przenikać przez PTFE i atakować rdzeń wypełniacza. W przypadku tych usług należy regularnie wymieniać uszczelki lub używać solidnych uszczelek PTFE.
