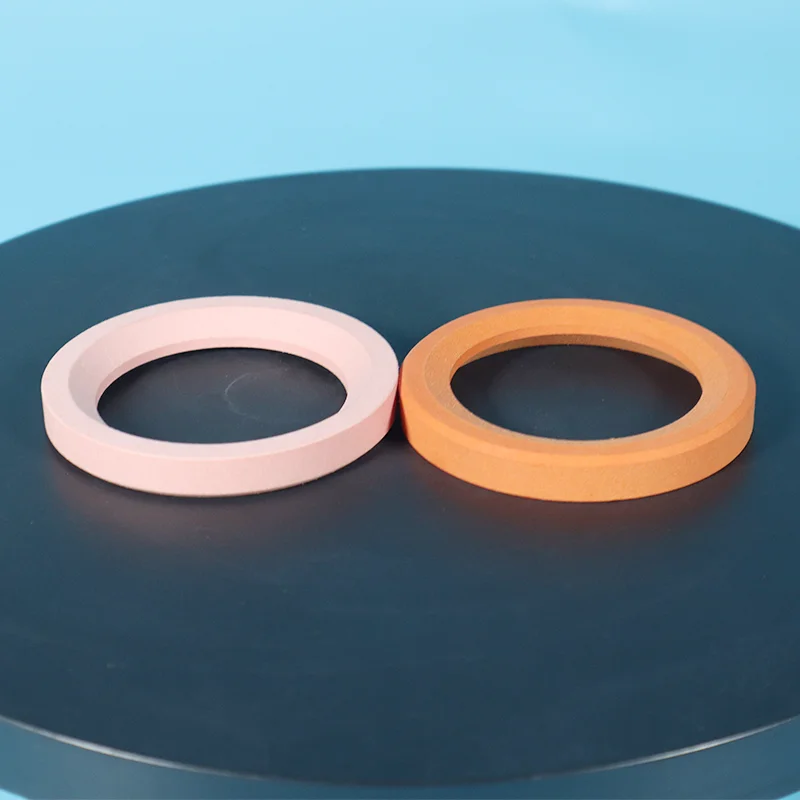

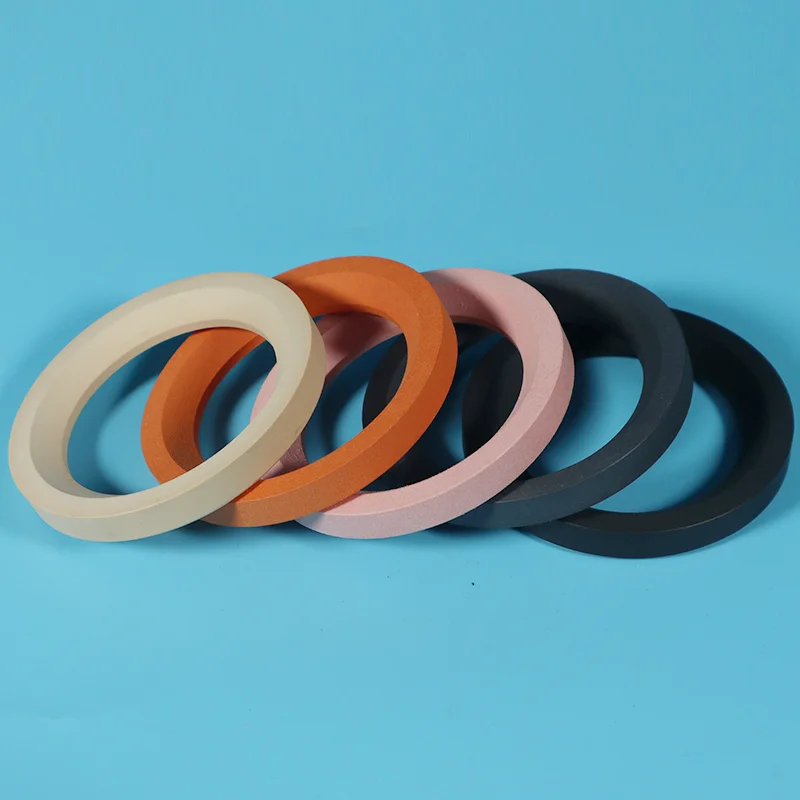

Wypełnione zmodyfikowane gniazdo zaworu PTFE

Gniazda zaworów z wypełnionym modyfikowanym PTFE są precyzyjnie produkowane poprzez dodanie włókna szklanego, włókna węglowego lub zaawansowanych modyfikowanych żywic, zwiększając w ten sposób wytrzymałość mechaniczną i stabilność wymiarową bez uszczerbku dla odporności chemicznej.

Taifno jest wyspecjalizowanym producentem posiadającym własne możliwości badawczo-rozwojowe i produkcyjne. Nasze produkty są zgodne z wieloma międzynarodowymi certyfikatami, w tym normami CE i FDA, i są dostępne w różnych zmodyfikowanych specyfikacjach, takich jak gatunki wypełnione włóknem szklanym, włóknem węglowym, dwusiarczkiem molibdenu (MoS₂) i modyfikowane TFM™.

Dlaczego warto wybrać gniazda zaworów wypełnione modyfikowanym PTFE?

Problem dziewiczego PTFE

Trzy podstawowe zalety

1. Zwiększona odporność na pełzanie

Standardowy PTFE odkształca się trwale pod długotrwałym obciążeniem, co prowadzi do wycieków i częstej wymiany. Zmodyfikowane związki PTFE, w tym żywice modyfikowane TFM™ i gatunki wypełnione szkłem/węglem, są odporne na odkształcenia pod obciążeniem i utrzymują siłę uszczelniającą przez dłuższy czas. Rezultatem jest gniazdo zaworu, które dłużej utrzymuje moment obrotowy i zapewnia mocniejsze uszczelnienie.

2. Doskonała odporność na zużycie

Gniazda zaworów w mediach ściernych, zawiesinach, piasku lub płynach krystalizujących szybko się zużywają. PTFE wypełniony szkłem zapewnia zwiększoną wytrzymałość na ściskanie i sztywność, podczas gdy gatunki wypełnione węglem zapewniają niskie tarcie i rozpraszanie ciepła. Udoskonalenia w zakresie odporności na zużycie mogą wydłużyć żywotność 3-5 razy dłużej niż pierwotny PTFE.

3. Niższy współczynnik przenikania

W krytycznych instalacjach chemicznych media mogą powoli przenikać przez dziewiczy PTFE, atakując korpus zaworu lub uciekając do atmosfery. Zmodyfikowane żywice PTFE, takie jak TFM™ PTFE, mają gęstszą strukturę polimerową, co znacznie zmniejsza przenikanie i poprawia integralność uszczelnienia.

Porównanie: modyfikowany PTFE i dziewiczy PTFE

Porównanie kosztów i wydajności

Kluczowe spostrzeżenia: Virgin PTFE kosztuje mniej na początku — ale jeśli wymieniasz go co 6–12 miesięcy, skumulowany koszt części, robocizny i przestojów szybko przekracza koszt zmodyfikowanego gniazda PTFE, które wytrzymuje 3–5 lat.

Porównanie wydajności

Aplikacje

Przemysły podstawowe

Typowy sprzęt

Zawory kulowe pływające i montowane na czopie

Zawory motylkowe

Zasuwy i zawory kulowe

Zawory korkowe

Zawory sterujące i dławiące

Aplikacje w świecie rzeczywistym

Studium przypadku 1: 4-krotne wydłużenie żywotności dzięki modyfikowanemu PTFE

Wyzwanie: Zakład chemiczny wymieniał gniazda zaworów z PTFE w zaworach regulacyjnych obsługujących agresywny kwas co 8–10 miesięcy z powodu odkształceń pełzających i wycieków. Przestój związany z wymianą kosztuje 5000 USD na zawór w jednym przypadku.

Rozwiązanie: Przełączono na gniazda z PTFE modyfikowanego TFM™ o zwiększonej odporności na pełzanie i stabilności wymiarowej.

Wynik: siedziska wytrzymały ponad 3 lata, 4 razy dłużej niż dziewiczy PTFE. Wyeliminowano 3 przypadki wymiany na zawór.

Całkowite oszczędności: 15 000 USD na zawór w ciągu 3 lat plus mniejsze ryzyko związane z pracą i bezpieczeństwem.

Studium przypadku 2: Rozwiązano problem przenikania zaworu kulowego

Wyzwanie: Klient producenta zaworów kulowych używał gniazd zaworów z PTFE, które nie zapewniały wystarczającej odporności na odkształcenia, zużycie i przenikanie. PTFE miał również tendencję do pęcznienia i kurczenia się, co powodowało niedoskonałe uszczelnienie.

Producent współpracował z ekspertami materiałowymi, aby zmienić materiał gniazda zaworu na PTFE modyfikowany TFM™, który zapewniał znacznie większą odporność na odkształcenia i niższy współczynnik przenikania niż standardowy PTFE.

Materiał zapewnił również gładsze wykończenie powierzchni, zmniejszając tarcie i poprawiając uszczelnienie kula-gniazdo.

Wynik: Nowe siedzisko zapewniało lepszą odporność na przenikanie, lepszą stabilność wymiarową i zwiększoną integralność strukturalną. Producent produkuje obecnie te gniazda zaworów w rozmiarach od ¾ do 54 cali, do zastosowań w przetwórstwie chemicznym, przemyśle etanolowym, naftowym i gazowym, kolejowym, papierniczym i spożywczym.

Studium przypadku 3: PTFE wypełniony szkłem do zastosowań w gnojowicy

Wyzwanie: W przedsiębiorstwie górniczym co 4–6 tygodni wymieniano gniazda zaworów w zaworach szlamowych przenoszących cząstki rudy ściernej. Pierwotne gniazda z PTFE szybko się zużywały, powodując częste przerwy w produkcji.

Rozwiązanie: Zmodernizowano gniazda PTFE wypełnione szkłem o zwiększonej odporności na zużycie i wytrzymałości.

Wynik: Fotele wytrzymały 8 miesięcy, 8 razy dłużej niż dziewiczy PTFE. Czas sprawności produkcyjnej znacznie się wydłużył. Okresy między konserwacjami wydłużone z tygodni do miesięcy.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Dane techniczne

Opcje gatunku materiału

Dlaczego warto wybrać Taifno?

Materiał w 100% z żywicy dziewiczej — bez przemiału i materiałów pochodzących z recyklingu. Stała jakość, partia po partii.

Pełna identyfikowalność – możliwość śledzenia każdej partii od surowca do gotowego produktu. Certyfikaty materiałowe dostępne na życzenie.

Precyzyjna obróbka – Gniazda są precyzyjnie obrabiane z wąskimi tolerancjami (dostępna dokładność 0,1 mm) przy użyciu tokarek CNC.

Certyfikat ISO — procesy produkcyjne certyfikowane w ramach systemów zarządzania jakością ISO.

Dostępne gatunki zgodne z FDA – Dziewiczy PTFE i wybrane gatunki modyfikowane spełniają wymagania FDA 21 CFR 177.1550.

Wsparcie w zakresie projektowania niestandardowego — wsparcie inżynieryjne mające na celu optymalizację geometrii gniazda pod kątem konkretnej konstrukcji zaworu.

Często zadawane pytania

P: Co to jest wypełnione zmodyfikowane gniazdo zaworu PTFE i kiedy powinienem wymienić dziewiczy PTFE?

Odp.: Zmodyfikowane gniazda zaworów z PTFE zawierają wypełniacze, takie jak włókno szklane, węgiel lub zaawansowane żywice, aby poprawić wytrzymałość mechaniczną, odporność na pełzanie i zużycie, zachowując jednocześnie odporność chemiczną PTFE.

Uaktualnij, gdy: Twoje obecne, dziewicze gniazda PTFE odkształcają się pod ciśnieniem, przedwcześnie zużywają się lub umożliwiają przenikanie mediów. W takich przypadkach modyfikowany PTFE może wydłużyć żywotność 3-5 razy, redukując przestoje i całkowity koszt.

P: Wypełnione szkłem czy węglem czy modyfikowane TFM™. Który gatunek pasuje do mojego zaworu?

Odp.: Trzy gatunki, trzy różne zastosowania:

Wypełnione szkłem: Środki ścierne, zawiesiny, duże obciążenia, najwyższa odporność na zużycie i wytrzymałość. Nie dla HF i mocnych zasad.

Wypełnione węglem: Wysoka prędkość, praca na sucho, odprowadzanie ciepła, najlepsza przewodność cieplna i niskie tarcie. Nie dla silnych utleniaczy.

Zmodyfikowany TFM™: wrażliwy na przenikanie, cykle termiczne, krytyczne usługi chemiczne, gęstsza struktura, lepsze odzyskiwanie naprężeń. Wyższy koszt, ale najdłuższa żywotność.

Szybka zasada:

Potrzebujesz odporności na ścieranie? Wypełnione szkłem.

Potrzebujesz odprowadzania ciepła? Wypełniony węglem.

Potrzebujesz kontroli przenikania i długiej żywotności? TFM™.

P: Jakie są ograniczenia i najczęstszy błąd podczas instalacji?

A: Temperatura: -180°C do +200°C (w zależności od klasy).

Ciśnienie: do 414 barów — zależy od konstrukcji i materiału.

Limity chemiczne:

Wypełnione szkłem: Nie dla HF ani silnych zasad – szkło reaguje

Wypełnione węglem: Nie dla silnych utleniaczy – węgiel utlenia się

Virgin PTFE i TFM™: Nie do stopionych metali alkalicznych ani gazowego fluoru

Najczęstszy błąd: Nadmierna kompresja. Zmodyfikowany PTFE jest twardszy niż pierwotny PTFE i wymaga precyzyjnej siły osadzania. Zbyt duża kompresja powoduje uszkodzenie siedziska; za mało powoduje wyciek.
