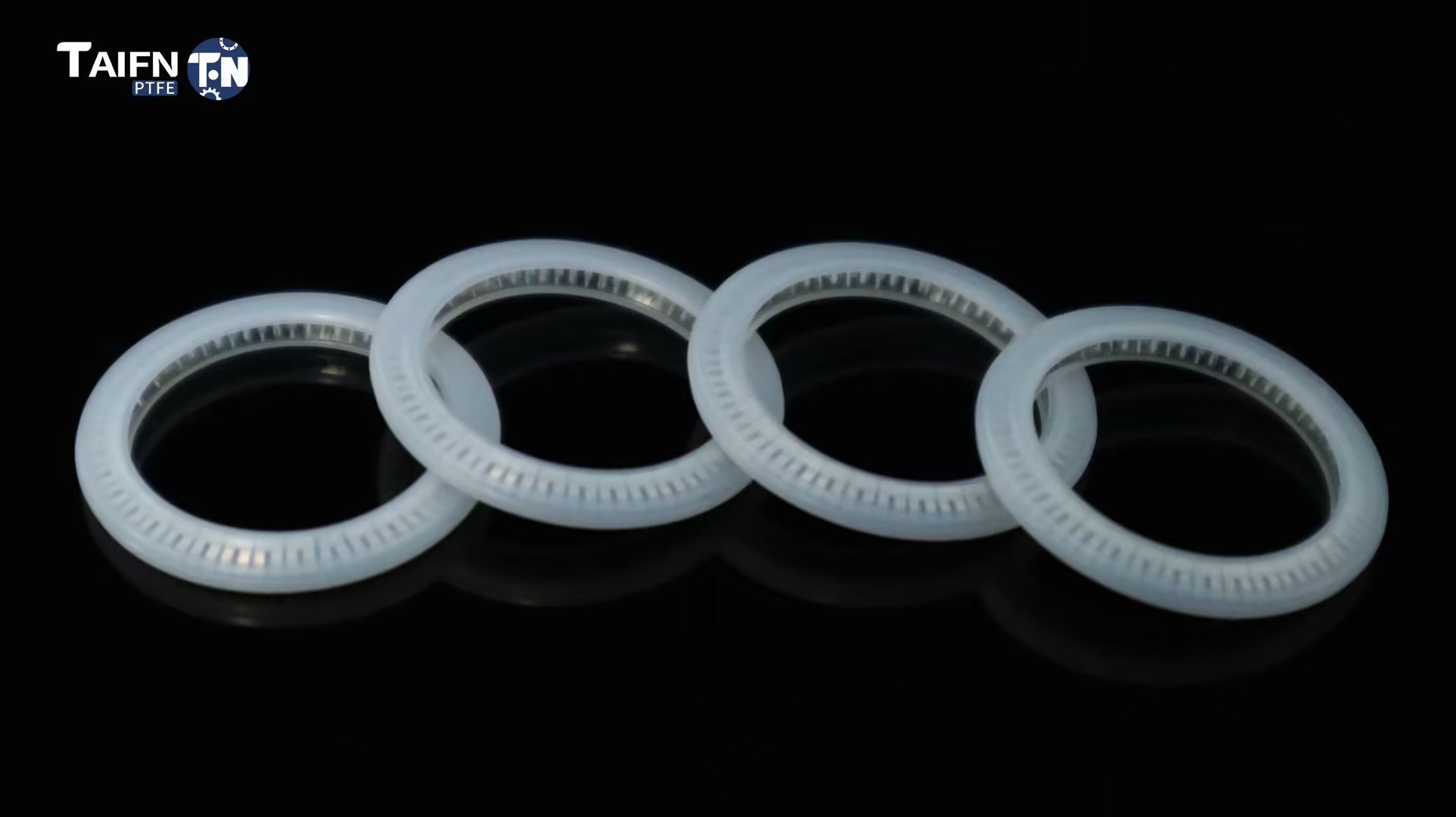

Uszczelnienie sprężynowe typu U

Uszczelnienie sprężynowe typu U składa się z płaszcza PTFE w kształcie litery U i wewnętrznej sprężyny metalowej, dzięki czemu nadaje się do szerokiego zakresu warunków pracy, w tym zastosowań statycznych, ruchu posuwisto-zwrotnego i obrotowego. Jako profesjonalny dostawca rozwiązań uszczelniających z PTFE, Taifno posiada certyfikaty ISO 9001 i ISO 14001, a nasze produkty są zgodne z normami takimi jak CE i FDA. Oferujemy usługi dostosowywania OEM; prosimy o przesłanie szczegółów aplikacji, a my przedstawimy wycenę i skontaktujemy się z Tobą w ciągu 24 godzin.

Wyślij zapytanie

Opis produktu

Sprężyna w uszczelnieniu zasilanym sprężyną typu U zapewnia siłę uszczelniającą w warunkach zerowego ciśnienia; gdy ciśnienie w systemie wpływa do wnęki w kształcie litery U, dociska wargi uszczelniające mocniej do wału, im wyższe ciśnienie, tym mocniejsze jest uszczelnienie.

Ponadto materiał PTFE oferuje doskonałą uniwersalną odporność chemiczną i szeroki zakres temperatur pracy od -180°C do +200°C; obsługuje ciśnienia do 40 MPa (dynamiczne) / 60 MPa (statyczne) i prędkości liniowe do 15 m/s, dzięki czemu nadaje się do szerokiego zakresu warunków pracy.

Co to jest uszczelka sprężynowa typu U?

Uszczelnienie sprężynowe typu U to płaszcz w kształcie litery U z PTFE z metalową sprężyną wewnątrz. Jest to jednokierunkowy element uszczelniający przeznaczony do zastosowań z prętem (uszczelnienie wewnętrzne) lub tłokiem (uszczelnienie zewnętrzne).

Jak to działa:

Zerowe ciśnienie: Sprężyna zapewnia początkową siłę uszczelniającą i uszczelnia nawet wtedy, gdy system nie jest pod ciśnieniem

Pod ciśnieniem: ciśnienie systemu dostaje się do wnęki U i mocniej dociska wargi uszczelniające do współpracującej powierzchni, ciśnienie = mocniejsze uszczelnienie

Samozasilające: Sprężyna kompensuje zużycie, tolerancje sprzętu i cykle termiczne, utrzymując siłę uszczelnienia w czasie

Typ U czy typ V: jakiego potrzebujesz?

Funkcja	Typ U	Typ V
Kierunek uszczelniania	Promieniowe — tłoczyska, trzonki zaworów	Osiowe — kołnierze, pokrywy, powierzchnie czołowe
Najlepsze dla	Uszczelnienie dynamiczne (tłokowe/rotacyjne)	Uszczelnienie statyczne
Zakres ciśnienia	Do 40-60 MPa	Do 60 MPa
Prędkość	Do 15 m/s (w ruchu posuwisto-zwrotnym)	Dolny — statyczny lub wolnoobrotowy

Dlaczego warto wybrać typ U?

Problem	Jak typ U rozwiązuje ten problem
O-ringi przeciekają przy zerowym ciśnieniu	Sprężyna zapewnia siłę uszczelniającą — brak „początkowego wycieku”
Guma ulega degradacji pod wpływem substancji chemicznych	Płaszcz PTFE jest chemicznie obojętny – pH 0-14, uniwersalna odporność
Elastomery zawodzą w temperaturze powyżej +150°C	Wytrzymuje temperatury od -180°C do +200°C
Wysokie tarcie — stick-slip	PTFE charakteryzuje się najniższym tarciem — płynny ruch i brak efektu stick-slip
Uszkodzone pierścienie uszczelniające na ruchomych wałach	Przeznaczone do ruchu posuwisto-zwrotnego i obrotowego — uszczelnienie dynamiczne
Częsta wymiana	Sprężyna kompensuje zużycie — wytrzymuje lata, a nie miesiące

Przewodnik porównawczy i wyboru

Typ U czy O-ring czy typ V

Funkcja	Uszczelnienie sprężynowe typu U	Pierścień uszczelniający	Uszczelka sprężyny typu V
Uszczelnienie przy zerowym ciśnieniu	✅Tak – sprężyna dodaje siły	❌ Nie	✅Tak
Ciśnienie — dynamiczne	Do 40 MPa	Umiarkowany	Niżej
Ciśnienie — statyczne	Do 60 MPa	Umiarkowany	Do 60 MPa
Temperatura	-180°C do +200°C	-180°C do +200°C	-180°C do +200°C
Odporność chemiczna	★★★★★ uniwersalny	★★☆☆☆	★★★★★
Tarcie	★★★★★ najniższy	★★★★☆	★★★★★
Ruch wału	Ruchome posuwisto-zwrotne i obrotowe	Tylko statyczne	Statyczny/niska prędkość
Nosić odszkodowanie	✅Wiosna rekompensuje	❌ Nie	✅Tak
Najlepsze dla	Tłoczyska, trzonki zaworów	Ogólne statyczne	Kołnierze, osłony
Koszt	$$$	$	$$$

Szybki przewodnik wyboru

Jeśli Twoja usługa jest...	Wybierać...
Tłoczyska, trzonki zaworów — ruch posuwisto-zwrotny	Typ U ze sprężyną śrubową/wspornikową
Wały obrotowe — obroty z niską prędkością	Typ U ze sprężyną wspornikową
Kołnierze, pokrywy, powierzchnie czołowe – uszczelnienie statyczne	Typ V
Ogólnego przeznaczenia, niski koszt, czyste media	Pierścień uszczelniający
Wysokie ciśnienie (do 60 MPa)	Typ U z pierścieniami oporowymi
Ekstremalne temperatury (-180°C do +200°C)	Typ U ze sprężyną Elgiloy/Hastelloy
Kontakt z żywnością/farmacją — zgodność z FDA	Typ U z dziewiczą powłoką PTFE

Podstawowe zastosowania

Przemysł	Aplikacja
Przetwarzanie chemiczne	Pompy tłokowe, trzpienie zaworów, reaktory — kwasy, rozpuszczalniki, agresywne chemikalia
Farmaceutyczny	Sterylne przetwarzanie, sprzęt do napełniania – sterylizacja FDA/USP, CIP/SIP
Żywność i napoje	Zawory sanitarne, maszyny napełniające – zgodność z FDA, płyny CIP
Półprzewodnik	Uszczelnienia gazowe i chemiczne o wysokiej czystości, systemy próżniowe — ultraczystość
Ropa i gaz	Wyposażenie głowicy odwiertu, zawory sterujące, pompy — wysokie ciśnienie, H₂S
Lotnictwo	Układy hydrauliczne, układy paliwowe — ekstremalne temperatury, wysoka niezawodność

Aplikacje w świecie rzeczywistym

Studium przypadku 1: Pompa chemiczna — 3 razy dłuższa żywotność

Wyzwanie: Zakład chemiczny wymieniał gumowe pierścienie uszczelniające typu O-ring w pompach tłokowych obsługujących rozpuszczalniki co 2-3 miesiące ze względu na pęcznienie i twardnienie, co powodowało przerwy w produkcji.

Rozwiązanie: Zainstalowana uszczelka typu U uruchamiana sprężyną z płaszczem z PTFE wypełnionym węglem i sprężyną ze stali nierdzewnej 316. Zachowana standardowa konstrukcja rowka AS568A.

Wynik: uszczelki wytrzymały ponad 9 miesięcy, 3 razy dłużej niż guma. Zerowy wyciek. Okresy konserwacji wydłużone z tygodni do pór roku.

Studium przypadku 2: Wypełniacz farmaceutyczny – zgodność z FDA

Wyzwanie: Maszyna do napełniania produktów farmaceutycznych wymagała uszczelnienia zaworu obrotowego obsługującego sterylny produkt. Gumowe o-ringi nie przeszły testów FDA na ekstrakcje.

Rozwiązanie: Dostarczana uszczelka sprężyny typu U z płaszczem z dziewiczego PTFE i sprężyną ze stali nierdzewnej 316. Materiał zgodny z FDA. Dostarczona pełna dokumentacja.

Wynik: Przeszedł pomyślnie testy substancji ekstrahowalnych FDA. Folia przetrwała wielokrotne cykle sterylizacji CIP/SIP. Żadnych wymian w ciągu 18 miesięcy.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Factory Factory Factory Factory

Specyfikacje techniczne

Właściwości produktu

Parametr	Wartość
Zakres temperatur	-180°C do +200°C (w zależności od klasy)
Ciśnienie — dynamiczne	Do 40 MPa (z pierścieniami oporowymi: do 60 MPa)
Ciśnienie — statyczne	Do 60 MPa
Prędkość — posuwisto-zwrotna	Do 15 m/s
Prędkość — obrotowa	Do 1-3 m/s
Tworzywo	Płaszcz PTFE + sprężyna ze stali nierdzewnej (301/316)
Odporność chemiczna	pH 0-14 — praktycznie uniwersalne
Typ uszczelnienia	Uszczelnienie promieniowe — tłoczysko lub tłok

Opcje materiału kurtki

Stopień	Najlepsze dla	Kluczowa korzyść	Limit chemiczny
Dziewiczy PTFE	Czyste chemikalia, zastosowania FDA, usługi ogólne	Uniwersalna odporność chemiczna, najniższe tarcie, zgodność z FDA	Miękkie — mniejsza odporność na zużycie
PTFE wypełniony węglem	Wysoka prędkość, odprowadzanie ciepła, antystatyka	Przewodność cieplna, poprawiona odporność na pełzanie	Nie dla silnych utleniaczy
PTFE wypełniony szkłem	Media ścierne, duże zużycie, zawiesiny	Zwiększona wytrzymałość mechaniczna, odporność na zużycie	Nie dla HF i mocnych zasad
PTFE wypełniony MoS₂	Lepkie media, niski moment obrotowy, lepsza smarowność	Zmniejszone tarcie, poprawiona odporność na zużycie	Nie dla kwasów utleniających

Opcje materiału sprężyny

Materiał wiosenny	Najlepsze dla
301 SS / 316 SS	Ogólne usługi chemiczne, umiarkowane temperatury
316L SS	Zwiększona odporność na korozję — agresywne chemikalia, słona woda
Elgiloy®	Doskonała odporność na korozję, wysoka temperatura – przemysł lotniczy, krytyczny
Hastelloy® C-276	Ekstremalna odporność na korozję — bardzo agresywne chemikalia, kwasy
Inconel®	Wytrzymałość w wysokiej temperaturze — ekstremalne ciepło (+260°C+)

Opcje typu sprężyny

Typ sprężyny	Najlepsze dla	Kluczowa funkcja
Sprężyna spiralna	Wysokie ciśnienie, statyczne/dynamiczne przy niskiej prędkości	Największe obciążenie, stałe obciążenie wstępne
Sprężyna wspornikowa	Uszczelnianie dynamiczne, media ścierne	Obciążenie na krawędzi wargi — działanie zgarniające
Wiosna V	Zmniejszone tarcie, umiarkowany nacisk	Charakterystyka miękkiej sprężyny, niskie tarcie

Zapewnienie jakości Taifno

100% dziewiczej żywicy PTFE – bez przemiału i materiałów pochodzących z recyklingu. Stała jakość, partia po partii.

Precyzyjna obróbka CNC — brak kosztów form. Rozmiary niestandardowe od średnicy 5 mm do 3300 mm.

Pełna identyfikowalność – możliwość śledzenia każdej partii od surowca do gotowego zamknięcia. Certyfikaty materiałowe na życzenie.

Certyfikat ISO 9001 — procesy produkcyjne certyfikowane w ramach systemów zarządzania jakością ISO.

Dostępne gatunki zgodne z FDA – Dziewiczy PTFE spełnia wymagania FDA 21 CFR 177.1550 i BfR.

Dostępne stopy sprężyn — standard 301/316 SS; Elgiloy, Hastelloy, Inconel do ekstremalnych warunków.

Kompatybilność ze standardowymi rowkami - Pasuje do standardowych rowków na pierścienie typu O-ring AS568A, DIN 3771.

Test Test Test Test

Często zadawane pytania

P: Co to jest uszczelnienie sprężynowe typu U i kiedy należy go używać?

Odp.: Płaszcz w kształcie litery U z PTFE z metalową sprężyną wewnątrz. Uszczelnia od zerowego do wysokiego ciśnienia (do 60 MPa) na ruchomych wałach.

Używaj go, gdy zawodzą o-ringi lub gumowe uszczelki wargowe, na tłoczyskach, trzpieniach zaworów i w dynamicznych zastosowaniach, w których występują agresywne chemikalia, ekstremalne temperatury lub wysokie ciśnienie.

Typ U a typ V: Typ U to uszczelnienie promieniowe dla tłoczysk i trzonków zaworów. Typ V to uszczelnienie osiowe, do kołnierzy i pokryw.

Jeśli uszczelniasz ruchomy pręt: wybierz typ U.

W przypadku uszczelniania kołnierza lub pokrywy: wybierz typ V.

P: Ile kosztuje uszczelka sprężyny typu U?

Odp.: Koszt zależy od średnicy, materiału płaszcza, stopu sprężyny, typu sprężyny i ilości. Standardowe rozmiary zaczynają się od około X−X−Y. Rozmiary niestandardowe podane na rysunku.

Koszt uderzenia stopu sprężyny: 301/316 SS (standard, najniższy koszt) → Elgiloy/Hastelloy (ekstremalna korozja/wysoka temperatura, wyższy koszt).

Typ sprężyny wpływa na koszt: Spiralna (większe obciążenie) vs wspornikowa (dynamiczne skrobanie) vs sprężyna V (niskie tarcie).

P: Jakie są ograniczenia i najczęstsze błędy instalacyjne?

A: Temperatura: -180°C do +200°C (w zależności od klasy).

Ciśnienie: do 40 MPa (dynamiczne) / 60 MPa (statyczne).

Prędkość: do 15 m/s (ruch posuwisto-zwrotny), do 1-3 m/s (obrotowy).

Limity chemiczne:

Płaszcz PTFE: nie do stopionych metali alkalicznych ani pierwiastkowego fluoru.

Wypełnione szkłem: nie dla HF i mocnych zasad.

Wypełnione węglem: nie dla silnych utleniaczy.

Trzy typowe błędy:

(1) Uszkodzenie wargi podczas montażu: sprawdzić przed montażem.

(2) Nadmierne dokręcenie lub niewłaściwa konstrukcja rowka: Uszczelki typu U pasują do standardowych rowków pierścieni typu O-ring AS568A. Złe wymiary powodują uszkodzenie uszczelki.

(3) Montaż tyłem: Uszczelnienia typu U są kierunkowe. Otwór w kształcie litery U musi być skierowany w stronę ciśnienia (w miejscu, gdzie ciśnienie wpływa do „U”).
