A Uszczelnienie sprężynowe typu Vzostał zaprojektowany w celu utrzymania niezawodnej wydajności uszczelnienia, gdy konwencjonalne uszczelki elastomerowe zmagają się z ciśnieniem, temperaturą, narażeniem na działanie środków chemicznych, pracą przy niskich prędkościach lub długimi okresami bezczynności. Profil uszczelniający w kształcie litery V współpracuje z wewnętrznym aktywatorem sprężynowym, aby utrzymać kontakt z współpracującą powierzchnią. Konstrukcja ta może zapewnić stabilną skuteczność uszczelnienia w szerokim zakresie przemysłowych warunków pracy.
W tym artykule wyjaśniono, jak działają uszczelnienia sprężynowe typu V, dlaczego napięcie sprężyny ma znaczenie, jak dobór materiału i sprężyny wpływa na żywotność, gdzie te uszczelnienia są powszechnie stosowane oraz jak uniknąć typowych problemów z instalacją i obsługą. Zawiera także praktyczną tabelę porównawczą i listę kontrolną rozwiązywania problemów dla inżynierów, zespołów konserwacyjnych, producentów sprzętu i odbiorców przemysłowych.

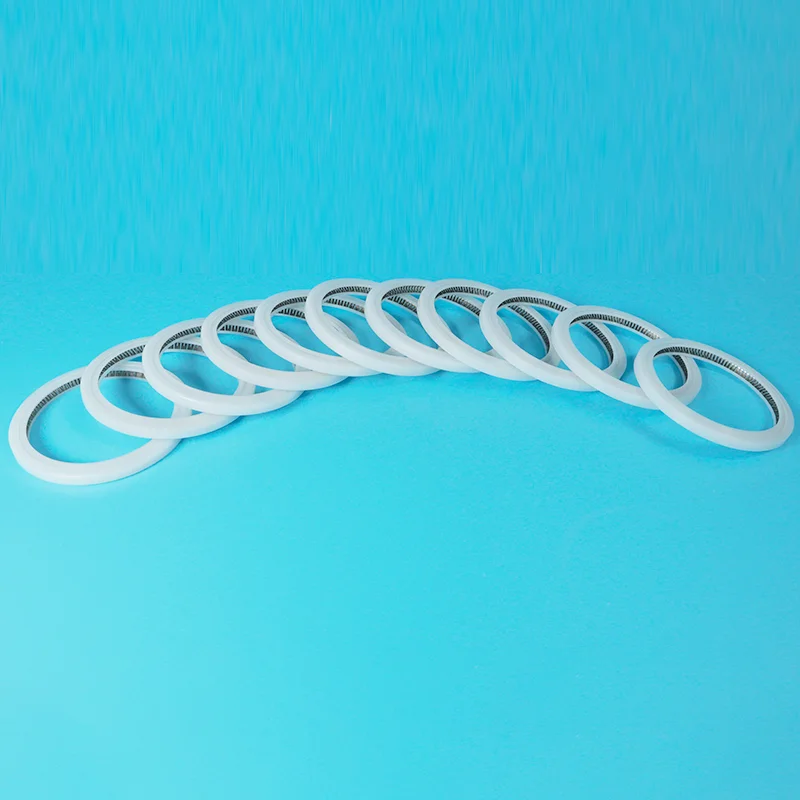

Uszczelnienie sprężynowe typu V to precyzyjny element uszczelniający, który łączy profil uszczelniający w kształcie litery V z elementem sprężystym. Uszczelka jest zwykle wytwarzana z wysokowydajnego polimeru, takiego jak PTFE lub modyfikowany związek PTFE, podczas gdy sprężyna zapewnia ciągłe promieniowe lub osiowe obciążenie powierzchni uszczelniającej.
W przeciwieństwie do konwencjonalnej uszczelki elastomerowej, która w celu utrzymania kontaktu uszczelniającego opiera się w dużej mierze na własnej elastyczności, uszczelka zasilana sprężyną wykorzystuje niezależny mechanizm zasilający. To sprawia, że konstrukcja jest szczególnie przydatna, gdy materiał uszczelniający ma ograniczoną elastyczność lub gdy sprzęt pracuje w wymagających warunkach termicznych, chemicznych lub mechanicznych.
Profil w kształcie litery V można również zaprojektować tak, aby kontrolował docisk i dostosowywał się do określonej geometrii montażowej. W zależności od zastosowania uszczelka może być zaprojektowana do uszczelniania statycznego, ruchu posuwisto-zwrotnego, ruchu obrotowego lub w specjalistycznych warunkach ciśnienia.
Sprężyna jest jednym z najważniejszych elementów funkcjonalnych układu uszczelniającego. Po zamontowaniu uszczelki sprężyna wytwarza początkową siłę styku pomiędzy wargą uszczelniającą a powierzchnią współpracującą. Siła ta pomaga zamknąć małe szczeliny i utrzymać kontakt, zanim ciśnienie w układzie zostanie w pełni ustalone.
Gdy ciśnienie wewnętrzne w układzie wzrasta, ciśnienie może oddziaływać na profil uszczelnienia i poprawiać siłę docisku w obszarze uszczelnienia. Ta kombinacja siły sprężyny i ciśnienia w układzie pozwala uszczelce utrzymać stabilną powierzchnię styku w zmieniających się warunkach pracy.
Konfigurację sprężyny należy dobrać odpowiednio do zastosowania. Różne konstrukcje sprężyn mogą zapewniać różne charakterystyki obciążenia, zachowanie tarcia i odporność na środowiska chemiczne lub termiczne.
Geometria uszczelnienia sprężynowego typu V bezpośrednio wpływa na rozkład siły uszczelniającej. Dobrze zaprojektowany profil może zapewnić kontrolowany kontakt wzdłuż powierzchni uszczelniającej bez generowania niepotrzebnego tarcia.
Równowaga ta jest szczególnie ważna w zastosowaniach dynamicznych. Nadmierny nacisk kontaktowy może zwiększyć tarcie i wytwarzanie ciepła, natomiast niewystarczający nacisk kontaktowy może spowodować wyciek. Konstrukcja w kształcie litery V stanowi użyteczną podstawę do dostosowania profilu uszczelniającego do wymagań eksploatacyjnych urządzenia.
| Funkcja projektowa | Rola funkcjonalna | Potencjalna korzyść |
|---|---|---|
| Profil w kształcie litery V | Kontroluje kontakt uszczelniający | Zrównoważona siła uszczelniająca |
| Energizer wiosenny | Utrzymuje nacisk kontaktowy | Ulepszone uszczelnienie niskociśnieniowe |
| Kurtka polimerowa | Oddziela nośnik od sprzętu | Odporność chemiczna i temperaturowa |
Uszczelnienia zasilane sprężyną są często wybierane, gdy konwencjonalne uszczelnienie elastomerowe nie może zapewnić wymaganej kombinacji odporności chemicznej, odporności temperaturowej, niskiego tarcia i stabilności wymiarowej.
Materiały na bazie PTFE mogą zapewnić doskonałą odporność na wiele agresywnych chemikaliów i płynów procesowych.
Specjalistyczne związki polimerowe mogą wspierać zastosowania wymagające podwyższonych lub szybko zmieniających się temperatur.
Odpowiednio dobrane związki PTFE mogą zmniejszać tarcie i zużycie w dynamicznych układach uszczelniających.
Sprężyna kompensuje pewne zmiany w styku uszczelniającym w miarę upływu czasu.
Te zalety nie oznaczają, że każde uszczelnienie zasilane sprężyną jest odpowiednie dla każdego środowiska. Prawidłowy dobór materiału, konstrukcja rowka, wykończenie powierzchni, ciśnienie znamionowe, zakres temperatur i montaż są równie ważne.
Wybór materiału należy rozpocząć od rzeczywistych warunków pracy, a nie samego kształtu uszczelki. Płaszcz polimerowy musi wytrzymywać medium procesowe, temperaturę, ciśnienie, tarcie i spodziewany ruch.
| Tworzywo | Typowa siła | Wspólne rozważania |
|---|---|---|
| Dziewiczy PTFE | Doskonała odporność chemiczna i niskie tarcie | Może wymagać wzmocnienia w przypadku wymagających warunków użytkowania |
| PTFE wypełniony węglem | Lepsza stabilność zużycia i wymiarów | Należy dokładnie sprawdzić zgodność związku |
| PTFE wypełniony szkłem | Lepsza charakterystyka kompresji i zużycia | Może zwiększać zużycie powierzchni współpracujących w niektórych układach dynamicznych |
| Związki na bazie PEEK | Wysoka wydajność mechaniczna i temperaturowa | Wyższe koszty materiałów i obróbka dostosowana do konkretnego zastosowania |
Materiał sprężyny również ma znaczenie. Można rozważyć stal nierdzewną, stopy odporne na korozję i inne specjalistyczne materiały sprężynowe, w zależności od środowiska chemicznego, temperatury i wymaganej odporności zmęczeniowej.
Wybór uszczelki wyłącznie na podstawie rozmiaru nominalnego jest jedną z najczęstszych przyczyn słabej skuteczności uszczelnienia. Inżynierowie powinni ocenić całe środowisko operacyjne.
Połączenie wydajności polimeru i zasilania sprężyną pozwala uszczelkom zasilanym sprężyną typu V służyć szerokiemu zakresowi zastosowań przemysłowych.
W bardzo wymagających zastosowaniach uszczelnienie powinno zostać sprawdzone w reprezentatywnych warunkach pracy, a nie wybrane wyłącznie na podstawie opisu katalogowego.
Konwencjonalny pierścień typu O-ring z elastomeru może być ekonomicznym i wysoce skutecznym rozwiązaniem do wielu zastosowań. Jednakże konstrukcje zasilane sprężyną stają się atrakcyjne, gdy warunki pracy przekraczają praktyczne możliwości standardowych uszczelek elastomerowych.
| Czynnik | Konwencjonalna uszczelka elastomerowa | Uszczelnienie sprężynowe typu V |
|---|---|---|
| Elastyczność | Opiera się w dużym stopniu na właściwościach elastomeru | Wiosna zapewnia dodatkową energię |
| Odporność chemiczna | Zależy w dużym stopniu od rodzaju elastomeru | Może być doskonały z odpowiednimi związkami PTFE |
| Tarcie | Różni się w zależności od materiału i smarowania | Może być niski w przypadku odpowiednich związków polimerowych |
| Możliwość pomiaru temperatury | Zależne od materiału | Dostępne są opcje polimerów wysokotemperaturowych |
| Elastyczność projektowania | Profile standardowe są powszechnie dostępne | Profile, materiały i sprężyny mogą być dostosowane do konkretnego zastosowania |
Nawet wysokiej jakości uszczelka sprężynowa typu V może przedwcześnie ulec uszkodzeniu, jeśli podczas montażu uszkodzi się warga uszczelniająca lub podda uszczelkę nieodpowiednim naprężeniom mechanicznym.
W przypadku urządzeń dynamicznych szczególnie ważny jest stan powierzchni wału lub otworu. Zadrapania, nadmierna szorstkość, ostre ślady obróbki lub zanieczyszczenia mogą powodować ścieżki wycieków i przyspieszać zużycie uszczelek.
| Problem | Możliwa przyczyna | Zalecana kontrola |
|---|---|---|
| Przeciek | Złe wymiary, uszkodzona warga, niewystarczające zasilanie | Sprawdź rowek, profil uszczelki, sprężynę i montaż |
| Wysokie tarcie | Nadmierna siła docisku, słabe smarowanie, nieodpowiedni materiał | Przejrzyj obciążenie sprężyny, materiał, prędkość i wykończenie powierzchni |
| Szybkie zużycie | Szorstka powierzchnia współpracująca lub materiał ścierny | Sprawdź stan powierzchni i zgodność materiału |
| Uszkodzenie wytłaczania | Nadmierny luz lub ciśnienie | Sprawdź ciśnienie, szczelinę, projekt zabezpieczenia i materiał uszczelnienia |
| Odkształcenie uszczelki | Nieprawidłowa instalacja lub narażenie na temperaturę | Sprawdź procedurę montażu i warunki termiczne |
Wybór dostawcy to coś więcej niż porównanie cen jednostkowych. Niezawodny partner w zakresie uszczelnień powinien być w stanie zrozumieć zastosowanie, zalecić odpowiednie materiały, zachować spójność wymiarową i zapewnić wsparcie techniczne w przypadku wystąpienia problemów.
Ningbo Taifno PTFE Plastic Products Co., Ltd.koncentruje się na produktach uszczelniających i plastikowych na bazie PTFE i może zapewnić rozwiązania zorientowane na zastosowanie dla klientów wymagających niestandardowych komponentów uszczelniających. W przypadku odbiorców przemysłowych bezpośrednia współpraca z producentem może uprościć komunikację na temat materiałów, wymiarów, profili i wymagań produkcyjnych.
Jaka jest podstawowa funkcja uszczelnienia sprężynowego typu V?
Jego podstawową funkcją jest utrzymywanie kontrolowanej powierzchni uszczelniającej pomiędzy dwiema współpracującymi powierzchniami. Płaszcz polimerowy zapewnia barierę uszczelniającą, a sprężyna zapewnia ciągłą siłę energetyzującą.
Czy uszczelnienia sprężynowe typu V nadają się do zastosowań dynamicznych?
Tak. W zależności od profilu, materiału, konfiguracji sprężyny, prędkości, nacisku i stanu powierzchni, można je zaprojektować do zastosowań posuwisto-zwrotnych lub obrotowych.
Dlaczego PTFE jest powszechnie stosowany w uszczelnieniach zasilanych sprężyną?
PTFE zapewnia niskie tarcie i dużą odporność na wiele chemikaliów. Można również zaprojektować różne związki PTFE w celu poprawy odporności na zużycie, sztywności i stabilności wymiarowej.
Czy uszczelkę sprężynową typu V można dostosować?
Tak. Dostosowanie może obejmować wymiary, profil uszczelniający, mieszankę polimerową, materiał sprężyny, konfigurację sprężyny i inne wymagania specyficzne dla zastosowania.
Jakie informacje powinienem podać, prosząc o wycenę uszczelnienia?
Podaj wymiary uszczelnienia, wymiary rowka, jeśli są dostępne, ciśnienie robocze, temperaturę, rodzaj i prędkość ruchu, medium uszczelniające, materiał wału lub otworu, wykończenie powierzchni i oczekiwane warunki pracy. Rysunki lub istniejące próbki uszczelek mogą również sprawić, że proces selekcji będzie dokładniejszy.
Jaka jest najczęstsza przyczyna przedwczesnego uszkodzenia uszczelnienia?
Przedwczesna awaria może wynikać z nieprawidłowego wymiarowania, niekompatybilnych materiałów, nadmiernego luzu, złego wykończenia powierzchni, nieprawidłowej instalacji, nieodpowiedniego obciążenia sprężyny lub warunków pracy wykraczających poza zakres projektowy.
Uszczelnienie sprężynowe typu V może być bardzo skutecznym rozwiązaniem, gdy zastosowanie wymaga kontrolowanej siły uszczelniającej, niskiego tarcia, odporności chemicznej, odporności na temperaturę i niezawodnego działania w zmieniających się warunkach pracy. Profil uszczelniający w kształcie litery V i aktywator sprężynowy współpracują ze sobą, aby utrzymać kontakt, jednocześnie pokonując ograniczenia mniej elastycznych materiałów uszczelniających.
Jednak sama uszczelka jest tylko częścią całego systemu uszczelniającego. Prawidłowy dobór materiału, konfiguracja sprężyny, geometria rowka, ciśnienie, temperatura, wykończenie powierzchni, luz, montaż i prędkość robocza mają wpływ na ostateczną wydajność.
Dlatego też w przypadku producentów sprzętu, zespołów konserwacyjnych, dystrybutorów i odbiorców przemysłowych wybór odpowiedniego uszczelnienia sprężynowego typu V powinien rozpocząć się od wymagań aplikacji, a nie po prostu od wyboru standardowego rozmiaru. Doświadczony technicznie producent może pomóc przekształcić te parametry operacyjne w praktyczne rozwiązanie uszczelniające.
Ningbo Taifno PTFE Plastic Products Co., Ltd.może wspierać klientów poszukujących rozwiązań uszczelniających z PTFE, niestandardowych wymiarów i wymagań specyficznych dla aplikacji. Udostępnij naszemu zespołowi swój rysunek, wymiary, ciśnienie robocze, temperaturę, medium i warunki ruchu, aby omówić odpowiednie rozwiązanie.
