Wstępnie przycięte uszczelki często stwarzają problemy w przypadku nieregularnych kołnierzy, uszkodzonych powierzchni uszczelniających lub niestandardowego wyposażenia. Utrzymywanie w magazynie uszczelek o różnych rozmiarach zwiększa koszty zapasów, a zamówienia niestandardowe mogą opóźnić konserwację.
Taśma uszczelniająca z rozszerzonego PTFE zapewnia rozwiązanie uszczelniające na miejscu. Można go przyciąć na wymaganą długość i zamontować bezpośrednio na kołnierzu, dopasowując się do chropowatych, wżerowych i nierównych powierzchni przy niskim momencie dokręcania śrub. Jedna rolka zastępuje wiele rozmiarów uszczelek, redukując ilość odpadów i eliminując długi czas oczekiwania na niestandardowe uszczelki.
Zakres wydajności: Odporność na temperaturę od -196°C do +200°C, ciśnienie cieczy do 80 bar / ciśnienie gazu do 15 bar, uniwersalna odporność chemiczna w zakresie pH 0–14.
Zespołom konserwacyjnym i producentom sprzętu taśma uszczelniająca do złączy ePTFE zapewnia elastyczną instalację, uproszczoną inwentaryzację i niezawodne działanie uszczelniające. Skontaktuj się z Taifno już dziś, aby uzyskać bezpośrednią wycenę fabryczną!

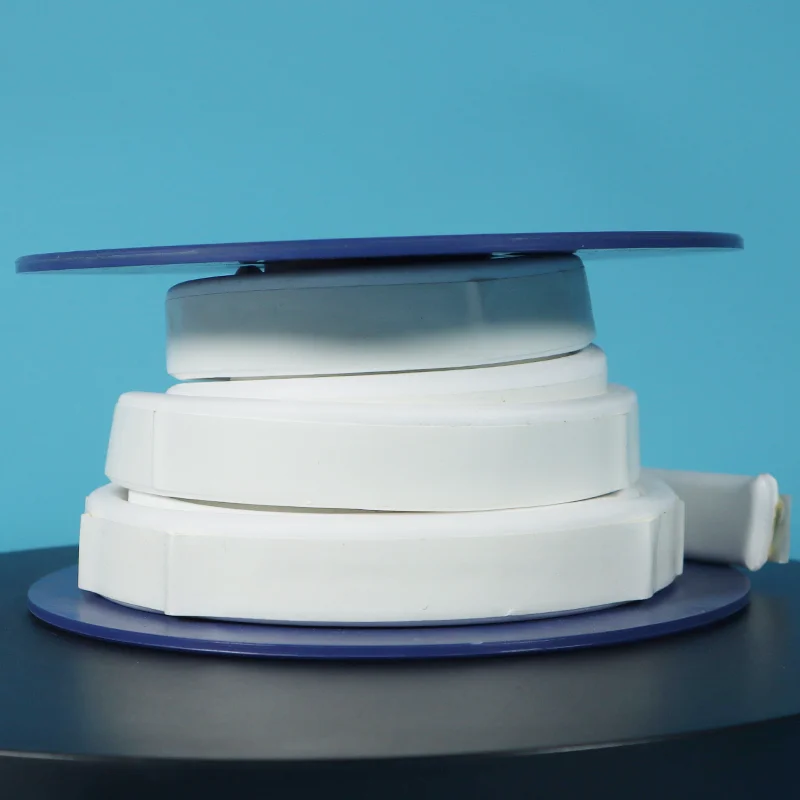

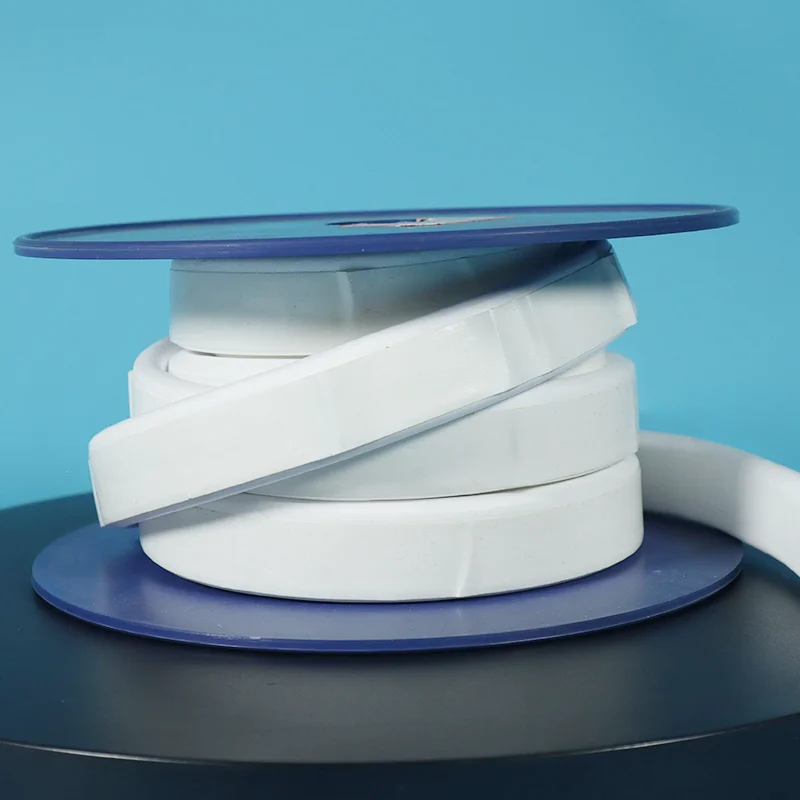

Taśma uszczelniająca z ekspandowanego PTFE do spoin to ciągły materiał uszczelniający wytwarzany w 100% z czystej żywicy PTFE w zaawansowanym procesie rozszerzania. Powstała mikroporowata struktura zapewnia taśmie doskonałą elastyczność, ściśliwość i zdolność dopasowywania się do powierzchni, dzięki czemu może działać jako wykonana na zamówienie uszczelka dla kołnierzy o różnych kształtach i rozmiarach.
Proces instalacji jest prosty:
1. Przytnij na wymiar: Taśmę można przyciąć na wymaganą długość, dzięki czemu nadaje się do różnych średnic kołnierzy, pokryw, włazów i nieregularnych obszarów uszczelnień.
2. Ustaw się łatwo: Taśmę umieszcza się bezpośrednio na powierzchni uszczelniającej, z opcjonalnym podkładem samoprzylepnym pomagającym utrzymać jej położenie podczas instalacji.
3. Kompresuj i uszczelniaj: Po dokręceniu kołnierza struktura ekspandowanego PTFE ściska się, tworząc jednolitą warstwę uszczelniającą, która dostosowuje się do niedoskonałości powierzchni i utrzymuje skuteczność uszczelniania.
Dopasowuje się do nierównych powierzchni, zapewniając jednocześnie niezawodne uszczelnienie przy niskim obciążeniu śrub.
Nie zawiera wypełniaczy ani dodatków, co zapewnia doskonałą odporność chemiczną i zapobieganie zanieczyszczeniom.
Opcje samoprzylepne ułatwiają aplikację, szczególnie na powierzchniach pionowych lub trudno dostępnych.
Zachowuje elastyczność w temperaturach kriogenicznych do -196°C i utrzymuje stabilność w wymagających warunkach.
Jest odporny na płynięcie na zimno lepiej niż konwencjonalne materiały PTFE, pomagając zachować długoterminową niezawodność uszczelnienia.
|
Problem |
Jak taśma ePTFE rozwiązuje ten problem |
|
W magazynie setki rozmiarów uszczelek |
Jedna rolka zastępuje tysiące wstępnie wyciętych uszczelek |
|
Kształty niestandardowe trwają zbyt długo |
Przytnij na wymiar na miejscu — bez czekania |
|
Uszkodzone lub wypaczone kołnierze przeciekają |
Miękki, dopasowujący się materiał wypełnia rysy, zagłębienia i nierówności |
|
Wytnij odpady z uszczelek |
Tnij dokładnie tyle, ile potrzebujesz, zero odpadów |
|
Kruche kołnierze pękają pod wpływem wysokiego momentu obrotowego |
Uszczelki o niskim docisku śrub, idealne do kołnierzy wyłożonych szkłem i tworzywami sztucznymi |
|
Kosztowne przestoje w oczekiwaniu na uszczelki |
Dostępność natychmiastowa, bez czekania na docięcie na wymiar |
|
Funkcja |
Taśma ePTFE |
Wstępnie wycięte uszczelki |
Konwencjonalny arkusz PTFE |
|
Spis |
Jedna rolka – zastępuje setki rozmiarów |
Każdy rozmiar musi być w magazynie |
Wiele grubości i rozmiarów |
|
Niestandardowe kształty |
Cięcie na miejscu – dopasowuje się do każdego kształtu |
Wymaga niestandardowego oprzyrządowania lub oczekiwania |
Należy wyciąć z arkusza |
|
Zgodność |
★★★★★ wypełnia rysy i zagłębienia |
★☆☆☆☆ sztywny |
★☆☆☆☆ sztywny |
|
Zimny przepływ |
✅Brak pełzania |
Nie dotyczy |
❌ Pełza pod obciążeniem |
|
Temperatura |
-196°C do +200°C |
Zależy od materiału |
-180°C do +200°C |
|
Odporność chemiczna |
pH 0-14 – uniwersalny |
Zależy od materiału |
pH 0-14 |
|
Zgodny z FDA |
✅Tak |
Zależy od materiału |
Zależy od klasy |
|
Marnować |
Zero |
Istotne |
Istotne |
|
Całkowity koszt |
Najniższy |
Najwyższy |
Umiarkowany |
|
Jeśli Twoja aplikacja jest... |
Wybierać... |
|
Uszkodzone, porysowane lub wypaczone kołnierze |
Taśma ePTFE – wypełnia nierówności |
|
Kołnierze pokryte szkłem, ceramiką lub tworzywem sztucznym |
Taśma ePTFE – niski nacisk śruby |
|
Kołnierze o dużej średnicy (ponad 24") |
Taśma ePTFE – nie trzeba czekać na niestandardową uszczelkę |
|
Kołnierze o nietypowych lub niestandardowych kształtach |
Taśma ePTFE – przycięta tak, aby pasowała do dowolnego kształtu |
|
Czyste, gładkie kołnierze, standardowe rozmiary |
Wstępnie wycięte uszczelki |
|
Przemysł |
Aplikacja |
|
Przetwarzanie chemiczne |
Kołnierze rurowe, pokrywy reaktorów, wymienniki ciepła – kwasy, rozpuszczalniki |
|
Farmaceutyczny |
Sprzęt sterylny, bioreaktory – zgodność z FDA |
|
Żywność i napoje |
Przyłącza sanitarne, urządzenia do napełniania – zgodność z FDA |
|
Pulpa i papier |
Kołnierze o dużej średnicy, komory fermentacyjne — cykle termiczne |
|
Wytwarzanie energii |
Instalacje parowe, kołnierze skraplaczy – wysoka temperatura |
|
Sprzęt pokryty szkłem |
Reaktory, zbiorniki — delikatne powierzchnie, niski moment obrotowy |
Wyzwanie: Zakład chemiczny zaopatrzył się w ponad 100 rozmiarów uszczelek dla ponad 20 rozmiarów kołnierzy. Zapasy były drogie i zajmowały dużo miejsca. Niestandardowe kołnierze powodowały wielodniowe przestoje w oczekiwaniu na niestandardowe uszczelki.
Rozwiązanie: Wymieniono wszystkie docięte uszczelki na taśmę uszczelniającą z ekspandowanego PTFE. Zamiast tego w magazynie 5 rozmiarów taśm.
Wynik: Koszt zapasów obniżony o 80%. Skrócenie czasu przestojów z dni do godzin. Jeden rozmiar taśmy pokrywał wiele rozmiarów kołnierzy.
Wyzwanie: W zakładzie farmaceutycznym doszło do pęknięcia wyłożonych szkłem pokryw reaktorów ze względu na wysoki moment obrotowy wymagany do uszczelnienia sztywnych uszczelek PTFE.
Rozwiązanie: Zmieniono na taśmę uszczelniającą do spoin z ekspandowanego PTFE z samoprzylepnym podłożem. Wymagany niski docisk śruby — eliminacja naprężeń na okładzinie szklanej. Taśma idealnie dopasowuje się do falistej powierzchni szkła.
Wynik: Zero uszkodzeń okładzin szklanych. Doskonałe uszczelnienie przy niższym momencie obrotowym. Szybszy i prostszy montaż – taśma pozostaje na swoim miejscu podczas montażu. Żadnych wymian w ciągu 18 miesięcy.
Notatka:Rzeczywiste wyniki różnią się w zależności od warunków aplikacji. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.
|
Parametr |
Wartość |
|
Zakres temperatur — ciągły |
-196°C do +200°C |
|
Zakres temperatur — krótkoterminowy |
Do +315°C |
|
Ciśnienie — ciecz |
Do 80 barów |
|
Ciśnienie — gaz |
Do 15 barów |
|
Zakres pH |
0-14, uniwersalna odporność chemiczna |
|
Gęstość |
0,6 do 0,8 g/cm3 |
|
Ściśliwość |
60-70% |
|
Powrót do zdrowia |
5-10% |
|
Tworzywo |
100% dziewiczy PTFE (ekspandowany) |
|
Samoprzylepny podkład |
Dostępny |
|
Zgodny z FDA |
Tak, spełnia wymagania FDA 21 CFR 177.1550 |
|
Kształt |
Zakres rozmiarów |
Typowe zastosowania |
|
Taśma prostokątna |
Szerokość 3 mm do 50 mm × grubość 1,5 mm do 7 mm |
Standardowe uszczelnienie kołnierza |
|
Okrągły sznur |
Średnica: 1 mm do 16 mm |
Uszczelnienie zaworu, wąskie rowki |
100% dziewiczej żywicy PTFE – bez przemiału i materiałów pochodzących z recyklingu. Stała jakość.
Pełna identyfikowalność — możliwość śledzenia każdej partii. Certyfikaty materiałowe na życzenie.
Zgodny z FDA — spełnia wymogi FDA 21 CFR 177.1550 do zastosowań spożywczych i farmaceutycznych.
Certyfikat TA Luft – dostępne gatunki spełniają niemieckie wymagania dotyczące czystego powietrza.
Długi okres przydatności do spożycia — nieograniczony — brak degradacji w czasie.
Odp.: Jest to miękka, elastyczna taśma uszczelniająca wykonana w 100% z ekspandowanego PTFE. Przytnij go na miejscu i dociśnij do czoła kołnierza. Uszczelnia chropowate, wżerowane lub wypaczone kołnierze przy niskim momencie obrotowym śrub, w miejscach, gdzie wstępnie wycięte uszczelki przeciekają. Jedna rolka zastępuje setki rozmiarów.
Kiedy go używać: Nieregularne powierzchnie, uszkodzone kołnierze, niestandardowe rozmiary, kołnierze o dużej średnicy, kołnierze pokryte szkłem/plastikiem wymagające niskiego momentu obrotowego.
Kiedy NIE stosować: Uszczelnienie dynamiczne pod wysokim ciśnieniem (części ruchome), tylko uszczelnienie statyczne.
Limity ciśnienia: Obsługa cieczy do 80 bar; instalacja gazowa do 15 bar.
Odp.: Koszt zależy od szerokości, grubości, długości rolki i ilości. Pojedyncza rolka kosztuje zazwyczaj mniej niż przechowywanie 10 różnych rozmiarów uszczelek.
Widok kosztów całkowitych: taśma kosztuje więcej za metr niż standardowy arkusz uszczelniający. Ale wycinasz dokładnie to, czego potrzebujesz, zero odpadów, zero czekania, zero niestandardowych narzędzi. W ciągu roku oszczędności w zakresie zapasów, przestojów i odpadów przekraczają koszt materiałów.
Czas realizacji:
Na stanie: wysyłka w ciągu 24-48 godzin.
Wysyłka: lotnicza 5-10 dni, morska 15-30 dni.
Prześlij nam swój rozmiar i zastosowanie, wycenimy w ciągu 24 godzin.
A: Temperatura: -196°C do +200°C.
Ciśnienie: do 80 bar (ciecz), 15 bar (gaz).
Chemiczny: pH 0-14. uniwersalna odporność, z wyjątkiem stopionych metali alkalicznych i fluoru.
Trzy typowe błędy:
(1) Nieprawidłowy rozmiar: w przypadku gładkich kołnierzy szerokość taśmy powinna wynosić w przybliżeniu całą powierzchnię styku uszczelki; w przypadku chropowatych powierzchni użyj szerszej taśmy lub podwójnej taśmy.
(2) Nadmierne dokręcenie: uszczelki z taśmy ePTFE przy niskim momencie obrotowym; nadmierne dokręcenie powoduje uszkodzenie taśmy.
(3) Bez nakładania się: końce powinny zachodzić na siebie na odległość 10–20 mm, przyciąć pod kątem 45° w przypadku złącza stożkowego.
Samoprzylepna końcówka: Zdejmij folię podkładową i mocno dociśnij do powierzchni kołnierza, pozostanie ona na swoim miejscu podczas montażu.
