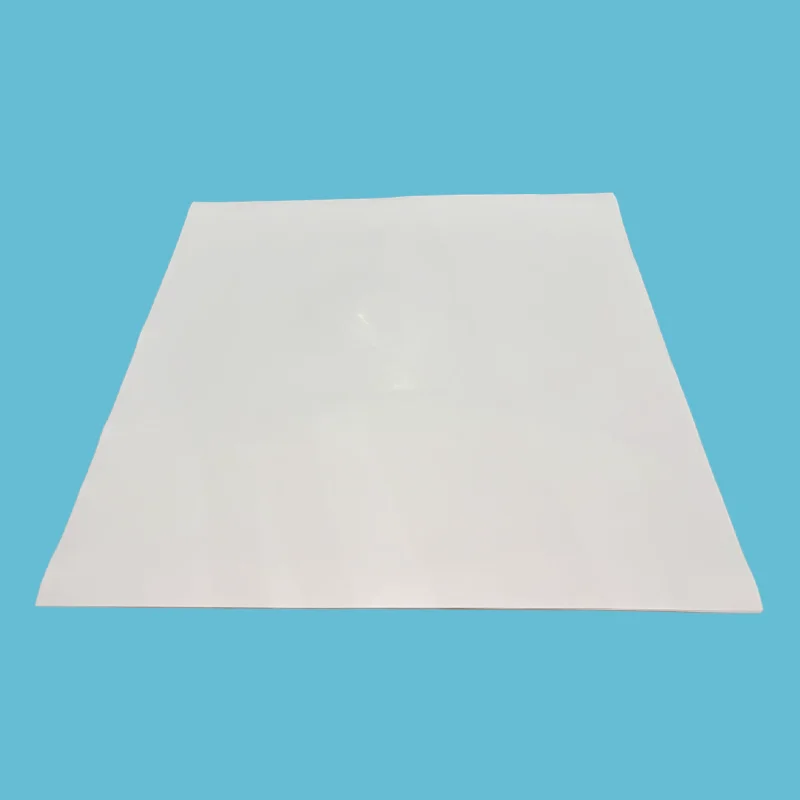

Rozszerzony arkusz PTFE

Taifno to chińska fabryka specjalizująca się w bezpośrednich dostawach arkuszy ekspandowanego PTFE. Oferujemy usługi dostosowywania OEM i zapewniamy kompleksowe rozwiązania w zakresie uszczelnień PTFE dla różnych gałęzi przemysłu. Nasze arkusze ePTFE stanowią wszechstronną alternatywę dla wielu innych materiałów; można je przycinać na miejscu w dowolny kształt i wytrzymują temperatury od -196°C do +200°C, ciśnienia do 20 MPa i media w pełnym zakresie pH 0–14. Charakteryzują się ściśliwością 45% ± 5% i nie wykazują płynięcia na zimno.

Wyślij zapytanie

Opis produktu

W przypadku zastosowań obejmujących nierówne kołnierze, delikatne powierzchnie uszczelniające, ekstremalne temperatury lub agresywne chemikalia, arkusz ekspandowanego PTFE zapewnia wszechstronne rozwiązanie uszczelniające, które łączy w sobie zdolność adaptacji, trwałość i odporność chemiczną w jednym materiale.

W przeciwieństwie do sztywnych materiałów PTFE, rozszerzona struktura zapewnia doskonałą elastyczność i ściśliwość, umożliwiając arkuszowi dostosowanie się do szorstkich, porysowanych, wżerowych i nierównych powierzchni kołnierzy.

Jeśli szukasz producenta i dostawcy produktów ePTFE, Taifno to dobry wybór, odpowiemy na Twoje zapytanie w ciągu 24 godzin.

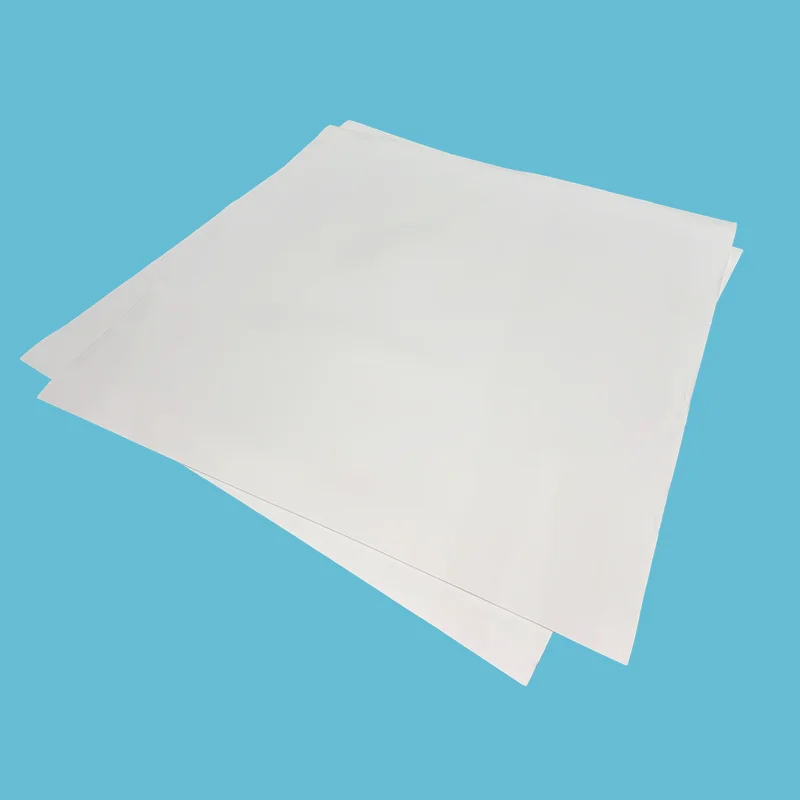

Expanded PTFE Sheet

Dlaczego rozszerzony arkusz PTFE zapewnia doskonałą skuteczność uszczelniania?

Arkusz ekspandowanego PTFE jest wytwarzany w 100% z pierwotnej żywicy PTFE w specjalistycznym procesie ekspansji, który przekształca gęstą strukturę PTFE w elastyczną sieć mikrowłókien. Ta unikalna wielokierunkowa struktura włókien łączy w sobie miękkość i ściśliwość ze stabilnością chemiczną i trwałością PTFE.

Rozszerzona sieć włókien pozwala materiałowi w naturalny sposób dostosować się do niedoskonałości powierzchni kołnierza. Pod niskim naciskiem śruby miękka struktura wypełnia rysy, wgłębienia i nierówności, tworząc niezawodną barierę uszczelniającą.

Po sprasowaniu materiał zachowuje doskonałą zdolność odzyskiwania, pomagając zapobiegać wyciekom spowodowanym zmianami ciśnienia, cyklicznymi zmianami temperatury i długotrwałymi warunkami użytkowania.

Zalety produktu

1. Skład czystego PTFE:Wykonane w 100% z pierwotnego PTFE bez wypełniaczy i spoiw, co zapewnia doskonałą kompatybilność chemiczną i zapobiega ryzyku zanieczyszczenia.

2. Doskonała zdolność adaptacji powierzchni:Miękka i elastyczna struktura dopasowuje się do nieregularnych powierzchni kołnierzy, dzięki czemu nadaje się do delikatnych urządzeń i zastosowań uszczelniających o niskim momencie obrotowym.

3. Niezawodne i długotrwałe uszczelnienie:Rozszerzona struktura zmniejsza pełzanie i przepływ na zimno, pomagając utrzymać skuteczność uszczelnienia podczas długotrwałej pracy.

4. Łatwa instalacja:Dostępne są opcje samoprzylepnego podłoża, które poprawiają stabilność pozycjonowania podczas instalacji, szczególnie na pionowych lub górnych powierzchniach kołnierzy.

Dlaczego warto wybrać rozszerzony arkusz PTFE?

Problem	Jak arkusze ePTFE rozwiązują ten problem
Standardowy PTFE pełza i przecieka	Mikroporowata struktura jest odporna na przepływ zimna – utrzymuje szczelność przez długi czas
Szorstkie, wżerowane kołnierze przeciekają	Miękki materiał wypełnia nierówności – uszczelnia bez dużego momentu obrotowego
Kołnierze pokryte włóknem szklanym pękają pod wpływem wysokiego momentu obrotowego	Uszczelnia przy niskim docisku śruby – chroni delikatne powierzchnie
Konwencjonalne uszczelki wymagają wielu rozmiarów	Jeden arkusz – przycięty do dowolnego kształtu i rozmiaru, na miejscu
Standardowy materiał uszczelki nie sprawdza się w przypadku substancji chemicznych	100% czysty PTFE — pH 0-14, uniwersalna odporność
Instalacja wymaga wykwalifikowanej siły roboczej	Łatwe do cięcia, łatwe w montażu, dostępne w wersji samoprzylepnej — proste i szybkie

Przewodnik porównawczy i wyboru

Arkusz ePTFE a konwencjonalny PTFE

Funkcja	Arkusz ePTFE	Konwencjonalny arkusz PTFE	Dlaczego to ma znaczenie
Zgodność	★★★★★ wypełnia rysy i zagłębienia	★☆☆☆☆ sztywny	Uszczelnia uszkodzone kołnierze bez szlifowania i obróbki mechanicznej
Odporność na pełzanie	✅Brak zimnego przepływu	❌ Pełza pod obciążeniem	Żadnego ponownego dokręcania śruby. Brak wycieków z upływem czasu
Uszczelnianie na szorstkich kołnierzach	✅ Znakomity	❌ Słaby — wymaga doskonałych kołnierzy	Działa na kołnierzach, które mogłyby przeciekać w przypadku standardowego PTFE
Całkowity koszt (3 lata)	Najniższy – jeden arkusz zastępuje wiele rozmiarów	Umiarkowany	Mniej zapasów, mniej odpadów, mniej przestojów

Szybki przewodnik wyboru

Jeśli Twoja aplikacja jest...	Wybierać...
Uszkodzone, porysowane lub wypaczone kołnierze	Arkusz ePTFE – wypełnia nierówności, niski moment obrotowy
Kołnierze pokryte szkłem, ceramiką lub tworzywem sztucznym	Arkusz ePTFE – niski nacisk śruby, dopasowujący się, bezpieczny
Kołnierze o dużej średnicy lub nietypowe kształty	Arkusz ePTFE – przycięty na miejscu w celu dopasowania do dowolnego kształtu
Cykle w wysokiej temperaturze (od +200°C do +315°C)	Arkusz ePTFE – utrzymuje szczelność i nie ulega pełzaniu
Przetwórstwo chemiczne, farmaceutyczne lub spożywcze	Arkusz ePTFE – czysty PTFE, zgodny z FDA
Czyste, gładkie kołnierze, standardowe rozmiary, niski koszt	Konwencjonalny arkusz PTFE

Podstawowe zastosowania

Przemysł	Aplikacja	Kluczowe wymaganie
Przetwarzanie chemiczne	Kołnierze rurowe, pokrywy reaktorów, wymienniki ciepła – kwasy, rozpuszczalniki	Uniwersalna odporność chemiczna, niski moment obrotowy, szorstkie kołnierze
Farmaceutyczny	Sprzęt sterylny, bioreaktory – zgodność z FDA	Czysty PTFE, niezanieczyszczający, FDA 21 CFR 177.1550
Żywność i napoje	Przyłącza sanitarne, urządzenia do napełniania – zgodność z FDA	Czysty ePTFE, łatwe czyszczenie, brak zanieczyszczeń
Pulpa i papier	Kołnierze o dużej średnicy, komory fermentacyjne — cykle termiczne	Zgodność, cykliczne zmiany temperatury
Wytwarzanie energii	Instalacje parowe, kołnierze skraplaczy – wysoka temperatura	Szeroki zakres temperatur, odporność na pełzanie
Sprzęt pokryty szkłem	Reaktory, naczynia wyłożone szkłem — delikatne powierzchnie	Niski nacisk na śruby, zgodność, brak uszkodzeń szkła
Serwis kriogeniczny	LNG, ciekły tlen – ekstremalnie zimno	Niełamliwy w temperaturach kriogenicznych

Aplikacje w świecie rzeczywistym

Studium przypadku 1: Zakłady chemiczne — wyeliminowanie pełzania i wycieków

Klient: Zakład chemiczny zajmujący się kwasami i rozpuszczalnikami (firma chemiczna z listy Fortune 500)

Wyzwanie: Konwencjonalne uszczelki PTFE na kołnierzach wymiennika ciepła wymieniano co 6 miesięcy z powodu odkształceń pełzających i wycieków. Wysokie temperatury i cykliczne zmiany ciśnienia powodowały przepływ na zimno, utratę momentu obrotowego śrub i wycieki. Koszt konserwacji: 5000 USD na kołnierz rocznie.

Rozwiązanie: Zastąpiony arkuszem ekspandowanego PTFE, przyciętym na zamówienie do kształtu uszczelki. Miękki, dopasowujący się materiał wypełnia nierówności kołnierza. Wymagany niski moment obrotowy śruby.

Wynik: Zerowy wyciek przez 18 miesięcy. Nie jest wymagane ponowne dokręcanie śruby. Creep wyeliminowany. Szacowane oszczędności kosztów: 7500 USD rocznie na kołnierz.

Studium przypadku 2: Reaktor wyłożony włóknem szklanym — wyeliminowane uszkodzenia kołnierza

Klient: producent farmaceutyczny posiadający wiele reaktorów wyłożonych szkłem

Wyzwanie: Pokrywy reaktorów wyłożone szkłem pękały z powodu wysokiego momentu obrotowego wymaganego do uszczelnienia sztywnych uszczelek PTFE. Każda naprawa szkła kosztuje 8000 dolarów plus przestój w produkcji.

Rozwiązanie: Zainstalowany arkusz ekspandowanego PTFE z samoprzylepnym podłożem. Przycięty tak, aby pasował do kołnierza włazu reaktora. Wymagany niski docisk śruby, wyeliminowane naprężenia na okładzinie szklanej.

Wynik: zero uszkodzeń szkła. Doskonałe uszczelnienie przy niższym momencie obrotowym. Czas montażu skrócony o 80%. Żadnych wymian w ciągu 18 miesięcy. Oszczędność 16 000 dolarów na kosztach naprawy szkła.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Factory Factory Factory Factory

Dane techniczne

Parametr	Wartość
Zakres temperatur — ciągły	-196°C do +200°C
Zakres temperatur — krótkoterminowy	Do +315°C
Ciśnienie — maks	20 MPa
Zakres pH	0-14 — uniwersalna odporność chemiczna
Gęstość	0,7-1,0 g/cm3
Ściśliwość	45% ± 5% (ASTM F36)
Powrót do zdrowia	≥10% (ASTM F36)
Wytrzymałość na rozciąganie	≥10 MPa
Tworzywo	100% dziewiczy PTFE (ekspandowany)
Zgodny z FDA	Tak — spełnia wymagania FDA 21 CFR 177.1550
Kolor	Biały/ecru

Dostępne rozmiary

Rozmiar (mm)	Zakres grubości (mm)
1500 × 1500	0,5 — 6
1500 × 4500	0,5 — 6
1800 × 5400	0,5 — 6
2000 × 2000	0,5 — 6
Rozmiary niestandardowe dostępne na zamówienie

Zapewnienie jakości

100% dziewiczej żywicy PTFE – bez przemiału i materiałów pochodzących z recyklingu. Stała jakość, partia po partii.

Pełna identyfikowalność – możliwość śledzenia każdej partii od surowca do gotowego arkusza. Certyfikaty materiałowe na życzenie.

Klasa zgodna z FDA – spełnia wymagania FDA 21 CFR 177.1550 do zastosowań spożywczych i farmaceutycznych.

Przetestowano zgodnie z międzynarodowymi normami — ASTM F36 (ściśliwość/odzysk), ASTM F152 (wytrzymałość na rozciąganie), ASTM D792 (gęstość).

Długi okres przydatności do spożycia — nieograniczony okres przydatności do spożycia — brak degradacji w czasie.

Opcja samoprzylepna — dostępna z samoprzylepnym podkładem ułatwiającym montaż w pionie.

Test Test Test Test

Często zadawane pytania

P: Co to jest arkusz ePTFE i kiedy należy go używać?

Odp.: Arkusz ePTFE to miękki, dopasowujący się arkusz uszczelniający wykonany w 100% ze spienionego PTFE. Przyciąć na miejscu i docisnąć do czoła kołnierza. Uszczelnia chropowate, wżerowane lub wypaczone kołnierze przy niskim momencie dokręcania śrub, w przypadku wycieków konwencjonalnego PTFE. Jeden arkusz zastępuje wiele materiałów uszczelniających.

Kiedy go używać: Uszkodzone kołnierze, kołnierze z powłoką szklaną, kołnierze o dużej średnicy, zastosowania z niskim momentem obrotowym, cykle termiczne i działanie środków chemicznych.

Kiedy NIE stosować: Uszczelnienie dynamiczne pod wysokim ciśnieniem (części ruchome), tylko uszczelnienie statyczne.

P: Ile kosztuje arkusz ekspandowanego PTFE i jaki jest czas realizacji?

Odp.: Koszt zależy od grubości, rozmiaru, ilości i tego, czy wymagany jest podkład samoprzylepny.

Porównanie: Jeden arkusz ePTFE kosztuje zwykle mniej więcej tyle samo, co przechowywanie 8-10 różnych przyciętych rozmiarów uszczelek. Ale jeden arkusz pokrywa ponad 80% rozmiarów kołnierzy, wycinasz tyle, ile potrzebujesz, bez strat i bez czekania. W ciągu roku klienci zazwyczaj oszczędzają 40–60% na całkowitych kosztach uszczelek w porównaniu z magazynowaniem wielu rozmiarów.

Czas realizacji:

Na stanie: wysyłka w ciągu 24-48 godzin.

Wysyłka: lotnicza 5-10 dni, morska 15-30 dni.

Prześlij nam swój rozmiar i zastosowanie, wycenimy w ciągu 24 godzin.

P: Jakie są ograniczenia i najczęstsze błędy instalacyjne?

A: Temperatura: -196°C do +200°C (krótkotrwale).

Ciśnienie: do 20 MPa.

Chemiczny: pH 0-14, odporność uniwersalna, z wyjątkiem stopionych metali alkalicznych i elementarnego fluoru.

Trzy typowe błędy:

(1) Użycie niewłaściwej grubości: w przypadku chropowatych powierzchni użyj grubszego arkusza lub podwoj go; w przypadku gładkich kołnierzy działa standardowa grubość.

(2) Nadmierne dokręcenie: uszczelki ePTFE z niskim momentem obrotowym; nadmierne dokręcenie może spowodować uszkodzenie blachy i spowodować nieszczelności.

(3) Niepodpieranie arkusza podczas instalacji: samoprzylepny podkład utrzymuje go na miejscu; bez niego arkusz może się przesunąć.

Końcówka samoprzylepna: W przypadku kołnierzy pionowych lub podwieszonych użyj arkusza samoprzylepnego, odklej folię podkładową, mocno dociśnij do powierzchni kołnierza, aby pozostała na swoim miejscu podczas montażu.
