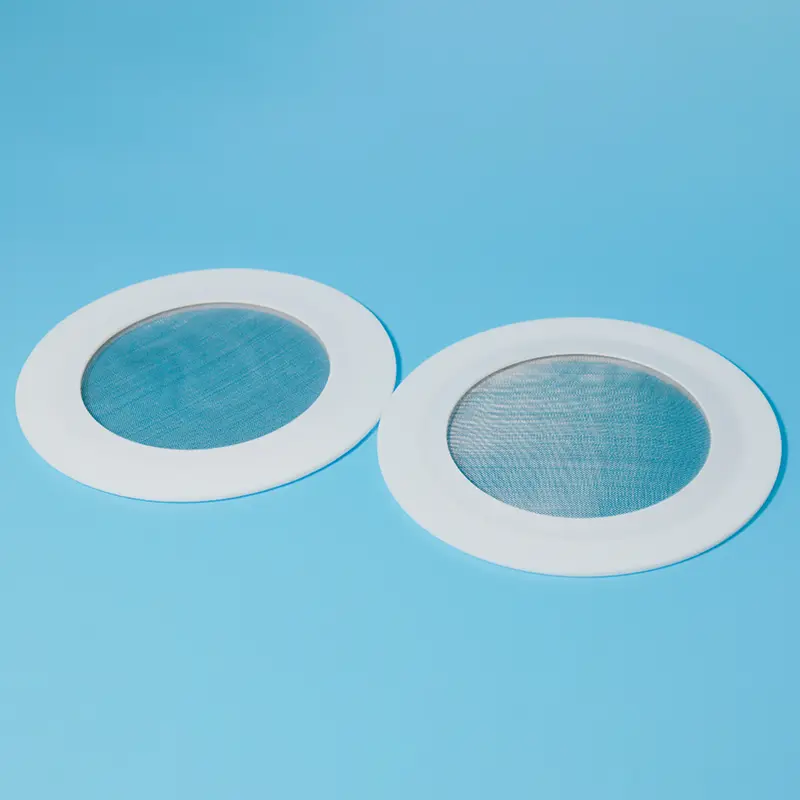

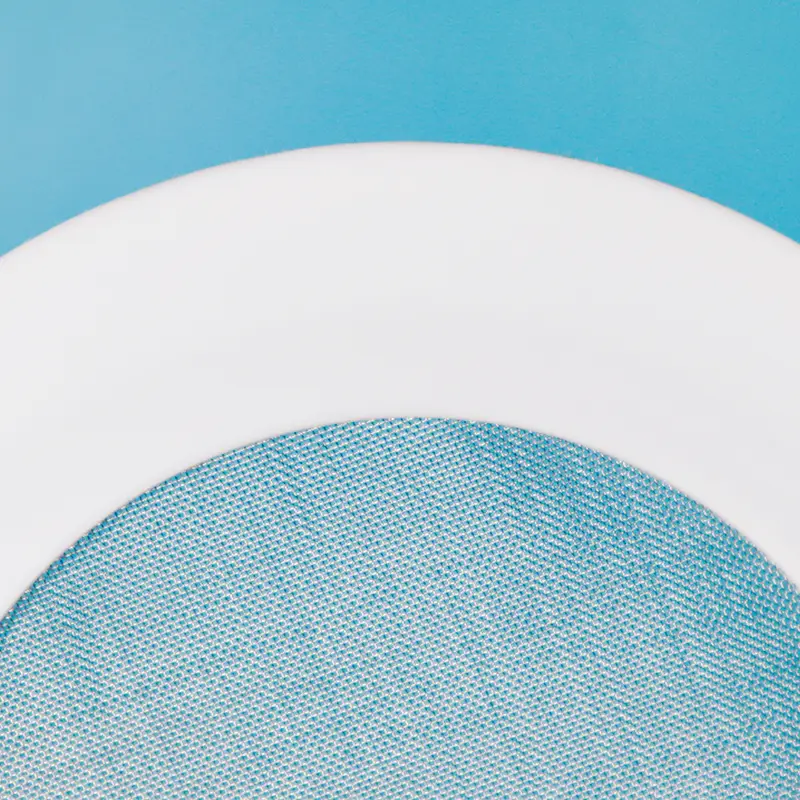

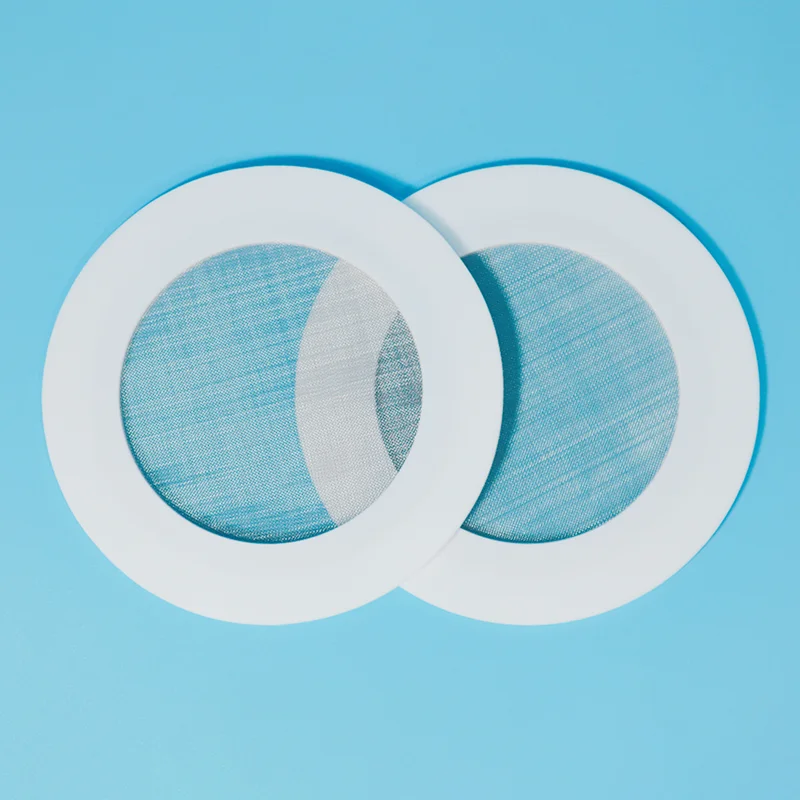

Uszczelka PTFE wzmocniona metalową siatką

Uszczelki PTFE wzmocnione siatką metalową zapewniają doskonałą wytrzymałość konstrukcyjną w porównaniu ze standardowymi uszczelkami PTFE, przy odporności na ciśnienie do 6,4 MPa (64 bary); dostępne specyfikacje siatek wahają się od #40 do #200 (materiał SUS316). Jako profesjonalny producent, Taifno oferuje również modele zgodne z FDA, odpowiednie dla przemysłu spożywczego i farmaceutycznego.

Proszę podać wymiary kołnierza i specyfikację siatki, a my przedstawimy wycenę w ciągu 24 godzin.

Co to jest uszczelka PTFE wzmocniona metalową siatką?

Uszczelka z PTFE wzmocniona metalową siatką to kompozytowy element uszczelniający, który łączy element uszczelniający z PTFE z siatką ze stali nierdzewnej (SUS316) zintegrowaną ze strukturą uszczelki. Metalowa siatka zapewnia wzmocnienie, a PTFE zapewnia odporność chemiczną i uszczelnienie.

Dwie podstawowe konfiguracje:

Wzmocniona uszczelka (konstrukcyjna): Metalowa siatka osadzona w korpusie z PTFE, aby przeciwdziałać przepływowi na zimno, zmniejszać relaksację pełzania i zapobiegać wydmuchom pod wysokim ciśnieniem

Uszczelka filtra siatkowego (filtr): Metalowa siatka zakrywa otwór, działając jako zintegrowany filtr siatkowy wychwytujący cząstki stałe, podczas gdy PTFE uszczelnia kołnierz

Jak to działa:

Korpus z PTFE: Zapewnia uniwersalną odporność chemiczną (pH 0-14) i uszczelnienie o niskim tarciu

Siatka metalowa (SUS316): Zapewnia wzmocnienie, odporność na wydmuchanie i filtrację

Jednorodne wiązanie: PTFE stopiony wokół metalu podczas spiekania — bez kleju i bez rozwarstwiania

Kluczowe korzyści:

Wzmocniona konstrukcja:zmniejsza pełzanie i płynięcie na zimno, dłużej utrzymuje moment obrotowy śruby

Ochrona przed wydmuchem:metalowe wzmocnienie zapobiega wyciskaniu uszczelki pod wysokim ciśnieniem

Zintegrowana filtracja:wyłapuje cząstki stałe bez oddzielnego sitka

Uszczelnienie o niskim momencie obrotowym:nadaje się do kołnierzy wyłożonych włóknem szklanym, FRP i żeliwa

Szeroka kompatybilność chemiczna:PTFE radzi sobie z pH 0-14, a siatka SUS316 radzi sobie z większością mediów

Dostępne gatunki zgodne z FDA:zastosowań spożywczych i farmaceutycznych

Wszechstronne opcje siatki:dostępne od #40 do #200 mesh (SUS316)

Ograniczenia, o których należy pamiętać:

Siatka filtra wymaga okresowej kontroli: zatkanie może spowodować spadek ciśnienia lub uszkodzenie

Nie do ciągłego ciężkiego filtrowania: użyj specjalnego filtra do załadunku ciężkich cząstek stałych

Przewodnik porównawczy i wyboru

Uszczelka z metalowej siatki z PTFE vs z metalowym płaszczem vs standardowy PTFE

Szybki przewodnik wyboru

Przewodnik po wyborze rozmiaru siatki

Podstawowe zastosowania

Dane techniczne

Właściwości uszczelki PTFE wzmocnionej metalową siatką

Dostępne rozmiary

Zapewnienie jakości

100% dziewiczej żywicy PTFE – stała jakość, partia po partii

Siatka ze stali nierdzewnej SUS316 – odporny na korozję materiał dopuszczony do kontaktu z żywnością

Jednorodne wiązanie – PTFE stopiony przez perforacje siatki – bez rozwarstwiania

Dostępne gatunki zgodne z FDA – do zastosowań w żywności, napojach i farmaceutykach

Pełna identyfikowalność – certyfikaty materiałowe na żądanie

Czas realizacji — standardowe rozmiary dostępne w magazynie (24-48 godzin); rozmiary niestandardowe 7-15 dni

Studium przypadku

W stacji gromadzenia gazu ziemnego w północno-zachodnich Chinach rurociąg wysokiego ciśnienia 15 MPa działał pod długotrwałym wysokim ciśnieniem, częstymi wahaniami ciśnienia i złożonymi warunkami mediów. Oryginalne uszczelki spiralne stopniowo ulegały korozji i degradacji uszczelnień spowodowanej ciągłą ekspozycją na media korozyjne i powtarzającymi się cyklami ciśnienia, co stwarzało potencjalne ryzyko wycieków i wpływało na bezpieczne działanie systemu rurociągów.

Aby sprostać tym wyzwaniom, jako rozwiązanie zamienne zainstalowano uszczelki PTFE wzmocnione wkładkami siatkowymi ze stali nierdzewnej 316L. Warstwa uszczelniająca z PTFE zapewnia doskonałą odporność chemiczną, podczas gdy wzmocnienie z siatki ze stali nierdzewnej 316L zwiększa wytrzymałość mechaniczną, odporność na ciśnienie i długoterminową stabilność uszczelnienia.

Po wymianie rurociąg działał nieprzerwanie przez ponad 2 lata pod zmiennym ciśnieniem, zachowując niezawodne uszczelnienie i zerową szczelność przez cały okres eksploatacji.

Często zadawane pytania

P: Co to jest uszczelka PTFE wzmocniona metalową siatką i kiedy należy ją stosować?

Odp.: Uszczelka PTFE wzmocniona metalową siatką (znana również jako uszczelka sitka PTFE lub wzmocniona uszczelka PTFE) łączy w sobie odporność chemiczną PTFE ze wzmocnieniem lub filtracją siatki ze stali nierdzewnej.

Wzmocnionej wersji należy używać, gdy wymagana jest odporność na pełzanie i ochrona przed wydmuchem, w warunkach wysokiego ciśnienia, cykli termicznych lub w warunkach próżni, gdzie standardowy PTFE mógłby się odkształcić.

Użyj wersji z filtrem siatkowym, gdy chcesz usunąć cząstki stałe ze strumienia płynu podczas uszczelniania kołnierza, eliminuje to oddzielny filtr siatkowy, zmniejsza punkty wycieków i obniża koszty instalacji.

Dostępne w rozmiarach oczek od #40 do #200 (SUS316) i gatunkach zgodnych z FDA.

P: Jakie rozmiary oczek są dostępne i jak wybrać właściwy?

Odp.: Uszczelki PTFE z metalową siatką są zazwyczaj dostępne z siatkami #40, #60, #100, #150 i #200 (stal nierdzewna SUS316).

Przewodnik po wyborze:

#40 (gruby): duże ciała stałe, szlamy, wydobycie.

#60 (średni): ogólna filtracja przemysłowa.

#100 (drobna): obróbka chemiczna, umiarkowana filtracja.

#150-#200 (bardzo drobne): zastosowania farmaceutyczne, o wysokiej czystości, spożywcze.

Większa siatka zapewnia lepszą filtrację, ale większy spadek ciśnienia. W przypadku załadunku dużych ilości cząstek stałych należy użyć specjalnego filtra siatkowego, siatka uszczelki służy do usuwania lekkich i umiarkowanych cząstek stałych.

Potrzebujesz pomocy w wyborze odpowiedniej siatki? Skontaktuj się z nami w sprawie mediów, temperatury, ciśnienia i wielkości cząstek.

P: Jakie są ograniczenia i najczęstsze błędy?

A: Temperatura: -180°C do +200°C praca ciągła.

Ciśnienie: Do 6,4 MPa (64 barów), w zależności od grubości i konstrukcji.

Chemiczny: PTFE pH 0-14 — Siatka SUS316 radzi sobie z większością kwasów, zasad i rozpuszczalników.

Trzy typowe błędy:

(1) Używanie uszczelki filtra siatkowego w przypadku występowania dużych ilości cząstek stałych, zatkania siateczki, wzrostu ciśnienia, co może skutkować uszkodzeniem uszczelki. Do ciężkich ciał stałych należy używać specjalnego sitka.

(2) Wybór niewłaściwego rozmiaru oczek: zbyt drobny powoduje spadek ciśnienia; zbyt gruba przepuszcza cząsteczki.

(3) Ignorowanie kontroli okresowych: filtry mogą z czasem poluzować się lub uszkodzić; regularnie sprawdzać.
