Zestaw uszczelniający z PTFE

Wybierz Taifno, aby uzyskać wysokiej jakości zestawy uszczelnień PTFE; jesteśmy chińskim producentem z ponad 20-letnim doświadczeniem w branży. Zaprojektowany specjalnie dla wałów dynamicznych, produkt ten automatycznie kompensuje zużycie i ponownie się dokręca, zapewniając kilkuletnią żywotność, skutecznie wytrzymując ciśnienie, ruch i media chemiczne.

Wyślij zapytanie

Opis produktu

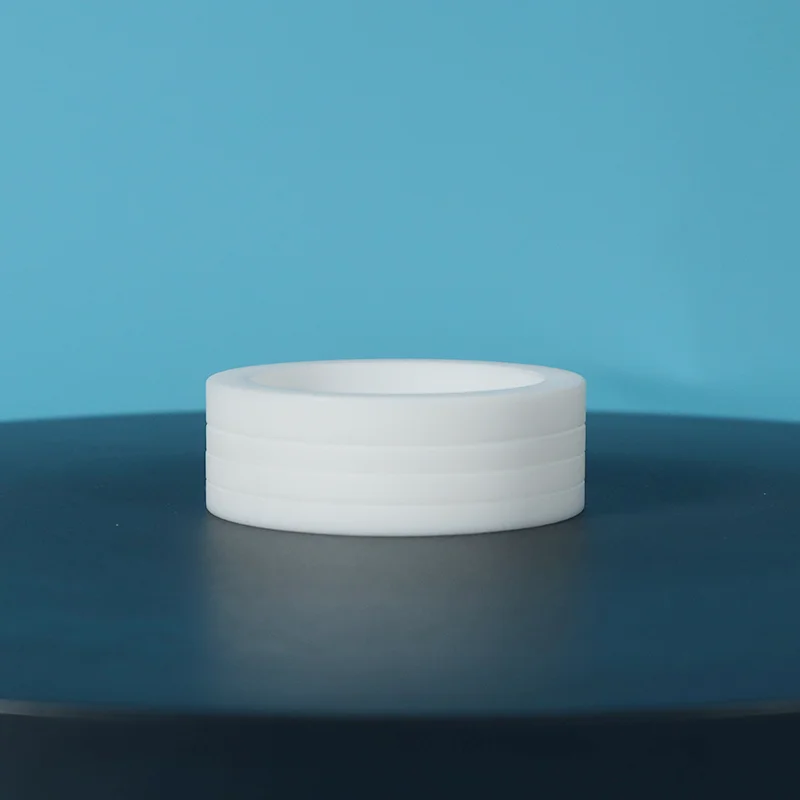

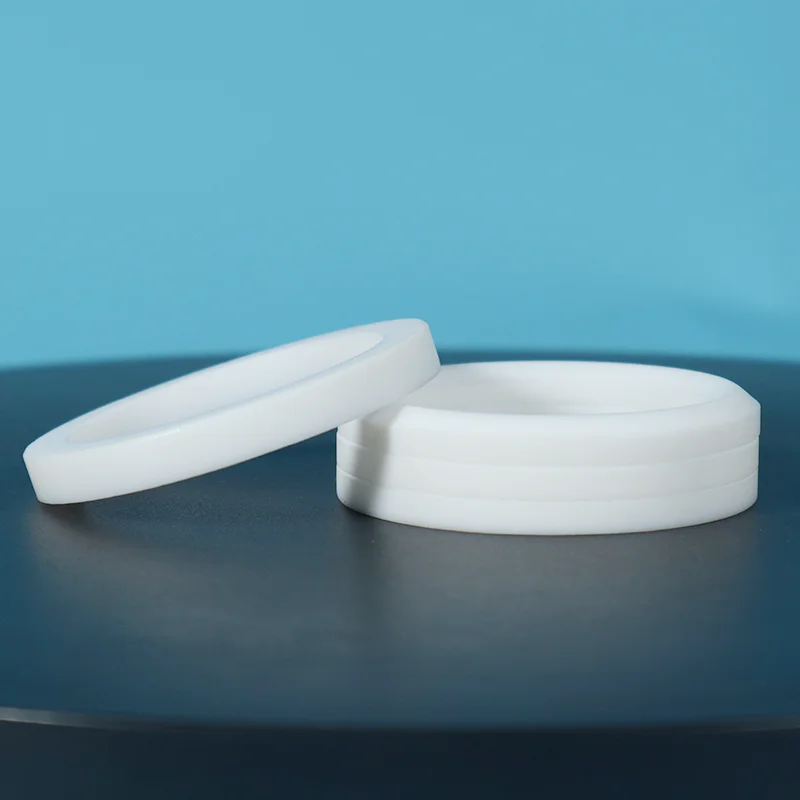

Zestaw uszczelnienia PTFE firmy Taifno składa się z zestawu pierścieni uszczelniających PTFE, w tym górnego pierścienia pośredniego, pierścieni pośrednich w kształcie litery V i dolnego pierścienia pośredniego, przeznaczonych do montażu w dławnicy.

Nadaje się do zakresu temperatur od -180°C do +200°C, wytrzymuje ciśnienie do 500 bar, pokrywa zakres pH 0–14 i obsługuje prędkości liniowe do 5 m/s.

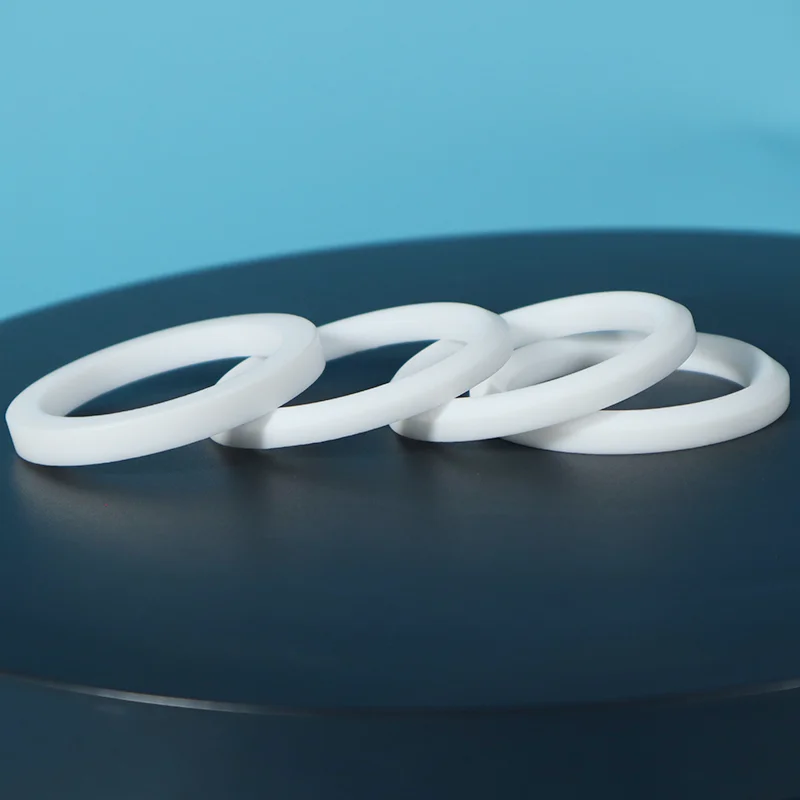

PTFE Packing Set

Dlaczego warto wybrać zestaw uszczelniający PTFE?

Problem z pierścieniem uszczelniającym	Dlaczego to się dzieje	Jak zestaw do pakowania to rozwiązuje
Wycieki na ruchomych wałach	O-ringi to uszczelnienia statyczne — przeznaczone do stałych rowków, a nie do ruchu wału	Pierścienie typu V są dynamiczne — wargi uszczelniające poruszają się wraz z wałem
Nie można regulować	Po zainstalowaniu siła uszczelniająca jest stała	W przypadku zużycia ponownie dokręcić nakrętkę dławika – bez demontażu
Zawodzi w chemikaliach	Guma pęcznieje, twardnieje lub ulega degradacji	PTFE jest chemicznie obojętny — pH 0-14
Wymieniany co kilka miesięcy	Odkształcenie ściskające — guma ulega trwałemu odkształceniu	PTFE nie ma zestawu kompresyjnego — wytrzymuje lata
Ograniczona temperatura	Guma twardnieje na zimno, mięknie pod wpływem ciepła	-180°C do +200°C — od kriogenicznego do sterylizacji

Problem z pierścieniem uszczelniającym

Trzy podstawowe zalety

1. Regulowana siła uszczelniająca: O-ringi są zamocowane na stałe — po zamontowaniu nie można regulować siły uszczelnienia. Zestawy uszczelnień PTFE można ponownie dokręcić. W miarę zużywania się uszczelnienia wystarczy dokręcić nakrętkę dławnicy, aby przywrócić skuteczność uszczelnienia. Nie ma potrzeby demontażu.

2. Uszczelnienie dynamiczne ruchomych wałów: O-ringi są uszczelnieniami statycznymi — uszczelniają w jednym stałym rowku i ulegają uszkodzeniu, gdy wał się porusza. Pierścienie typu V z PTFE zaprojektowano specjalnie do ruchu posuwisto-zwrotnego i powolnego ruchu obrotowego — wargi uszczelniające poruszają się wraz z wałem, utrzymując kontakt pod ciśnieniem.

3. Uszczelnienie pod ciśnieniem: Geometria w kształcie litery V została zaprojektowana tak, aby była zasilana ciśnieniem: wraz ze wzrostem ciśnienia w systemie, wargi uszczelniające dociskają mocniej do pręta i obudowy, automatycznie zwiększając skuteczność uszczelnienia.

Przewaga materialna

Nieruchomość	Zestaw uszczelniający z PTFE
Odporność chemiczna	pH 0-14 — praktycznie uniwersalne
Zakres temperatur	-180°C do +200°C
Współczynnik tarcia	0,05-0,20 — najniższy ze wszystkich materiałów stałych
Samosmarujące	Tak — nie jest wymagane zewnętrzne smarowanie
Gatunki zgodne z FDA	Dostępne na zamówienie
Zestaw kompresyjny	Brak — PTFE nie utwardza się jak guma

Porównanie: zestaw uszczelniający, pierścień O-ring i uszczelka kompozytowa

Funkcja	Uszczelnienie pierścienia V z PTFE	Pierścień uszczelniający	Uszczelnienie kompozytowe PTFE
Typ uszczelnienia	Dynamiczny — stworzony do ruchomych wałów	Statyczny — tylko stały rowek	Dynamiczny — duża prędkość
Nastawny?	✅Tak – z możliwością ponownego dokręcenia	❌ Nie — naprawiono	❌ Nie — naprawiono
Zakres temperatur	-180°C do +200°C	Guma ograniczona	-180°C do +200°C
Zakres ciśnienia	Do 500 barów	Umiarkowany	Do 500 barów
Odporność chemiczna	★★★★★	★★☆☆☆	★★★★★
Tolerancja ruchu wału	Wysoka — radzi sobie z niewspółosiowością	Słabo — nie działa na ruchomych wałach	Umiarkowany — wrażliwy na wyrównanie
Żywotność w ciężkiej służbie	Lata	Miesiące	Lata
Koszt (początkowy)	$$$	$	$$$
Koszt (całkowita własność)	Najniższy	Najwyższy	Umiarkowany
Aplikacja	Wytrzymałe obciążenia, niska prędkość, trudne warunki	Tylko uszczelnienie statyczne	Wysoka prędkość, niskie tarcie

Aplikacje

Przemysły podstawowe

Przemysł	Aplikacja
Przetwarzanie chemiczne	Trzpienie zaworów, pompy chemiczne, reaktory — kwasy, rozpuszczalniki, zasady
Ropa i gaz	Zawory sterujące, zasuwy, BOP — dostępne gatunki NACE/API
Farmaceutyczny	Sterylne przetwarzanie, produkcja leków — dostępne klasy FDA/USP
Żywność i napoje	Zawory higieniczne, sprzęt do napełniania — czysty PTFE zgodny z FDA
Wytwarzanie energii	Instalacje parowe wysokotemperaturowe, uszczelnienia turbin
Półprzewodnik	Dystrybucja środków chemicznych o wysokiej czystości, wyposażenie pomieszczeń czystych
Ogólne Przemysłowe	Prasy hydrauliczne, wtryskarki, kompresory, mieszalniki, mieszadła

Typowy sprzęt

Zawory sterujące i odcinające

Zasuwy, zawory kulowe, zawory kulowe

Pompy tłokowe

Pompy odśrodkowe (wolnoobrotowe)

Siłowniki i siłowniki hydrauliczne

Sprężarki

Miksery i mieszadła

Prasy kuźnicze, wtryskarki

Factory Factory Factory Factory

Aplikacje w świecie rzeczywistym

Studium przypadku 1: Uszczelnienie trzpienia zaworu zakładów chemicznych

Wyzwanie: Zakład chemiczny przetwarzający agresywny kwas w temperaturze 150°C wymieniał pierścienie uszczelniające typu O-ring na trzpieniach zaworów regulacyjnych co 2-3 miesiące — powodując kosztowne przestoje i problemy z bezpieczeństwem.

Rozwiązanie: Zestaw uszczelnień z pierścieniem V z PTFE, wypełniony węglem. Zainstalowany z zalecanym momentem obrotowym.

Wynik: Zerowy wyciek przez 18 miesięcy. Uszczelnienie ponownie dokręcono dwukrotnie podczas zaplanowanej konserwacji. Redukcja kosztów konserwacji i przestojów o 80%.

Studium przypadku 2: Pakowanie pompy szlamowej

Wyzwanie: Pompa szlamowa tłocząca media ścierne zużywała się standardowe uszczelnienie co 4-6 tygodni, co wymagało częstych przerw w produkcji.

Rozwiązanie: Zestaw uszczelnień PTFE wypełnionych szkłem z pierścieniami zapobiegającymi wyciskaniu.

Wynik: zestaw do pakowania wytrzymał 8 miesięcy — 8 razy dłużej niż poprzednie rozwiązanie. Wydłużone okresy konserwacji. Znacząco poprawił się czas sprawności produkcji.

Studium przypadku 3: Zgodność z przepisami dotyczącymi emisji ulotnych

Wyzwanie: Zakład przetwarzania gazu ziemnego musi spełniać normy emisji niezorganizowanej ISO 15848 dotyczące krytycznych zaworów regulacyjnych.

Rozwiązanie: Zestaw uszczelnień niskoemisyjnych na bazie PTFE z opatentowanym pakietem smarowania, przetestowany zgodnie z normą ISO 15848.

Wynik: spełnienie wymagań dotyczących emisji. Wskaźniki wycieków znacznie poniżej dopuszczalnych limitów. Długoterminowa wydajność weryfikowana poprzez ciągły monitoring.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Dane techniczne

Parametr	Wartość
Zakres temperatur	-180°C do +200°C (PTFE), do +315°C (gatunki modyfikowane)
Ciśnienie robocze	Do 500 bar (50 MPa) — w zależności od konstrukcji i pierścieni oporowych
Maksymalna prędkość	< 5 m/s (ruch posuwisto-zwrotny)
Zakres pH	0-14 (z wyłączeniem stopionych metali alkalicznych, związków fluoru)
Opcje materiałowe	Dziewiczy PTFE, wypełniony węglem, wypełniony szkłem, wypełniony MoS₂
Standardy	API 6A, NACE, NORSOK M-710 (dostępne)
Zakres średnic	Niestandardowe: od 3 mm do 1000 mm+

Opcje gatunku materiału

Stopień	Najlepsze dla	Limit
Dziewiczy PTFE	Czyste chemikalia, zastosowania FDA, usługi ogólne — najniższe tarcie	Niższa odporność na zużycie — nie dla materiałów ściernych
PTFE wypełniony węglem	Wysoka prędkość, odprowadzanie ciepła, niskie tarcie – tam, gdzie gromadzi się ciepło	Nie dla silnych utleniaczy
PTFE wypełniony szkłem	Media ścierne, duże obciążenia, odporność na zużycie – tam, gdzie występują cząstki	Może zarysowywać miękkie wały – należy używać hartowanego wału lub tulei
PTFE wypełniony MoS₂	Lepkie media, niski moment obrotowy, lepsza smarowność – tam, gdzie media się przyklejają	Nie dla kwasów utleniających

Zapewnienie jakości

Materiał w 100% z pierwotnego PTFE – bez przemiału i materiałów pochodzących z recyklingu. Stała jakość, partia po partii.

Pełna identyfikowalność – możliwość śledzenia każdej partii od surowca do gotowego produktu. Certyfikaty materiałowe dostępne na życzenie.

Precyzyjne formowanie — każdy pierścień uszczelniający jest precyzyjnie formowany lub obrabiany z zachowaniem wąskich tolerancji.

Wskazówki dotyczące montażu — szczegółowe instrukcje montażu i specyfikacje momentu obrotowego dołączone do każdego zamówienia.

System jakości ISO — procesy produkcyjne są zgodne z międzynarodowymi standardami jakości.

Dostępne gatunki FDA — gatunki zgodne z FDA i USP klasy VI do zastosowań spożywczych i farmaceutycznych.

Test Test Test Test

Często zadawane pytania

P: Co to jest zestaw uszczelniający PTFE i jak działa?

Odp.: Jest to stos pierścieni PTFE, górny adapter, środkowe pierścienie w kształcie litery V, dolny adapter, zainstalowane w dławnicy.

Po dokręceniu nakrętki dławika pierścienie typu V rozszerzają się promieniowo zarówno na wale, jak i na obudowie. Ciśnienie w układzie dodatkowo pobudza wargi uszczelniające, zapewniając szczelniejsze uszczelnienie wraz ze wzrostem ciśnienia. Samoenergetyzujące. Możliwość ponownego dokręcenia w miarę zużycia.

P: Zestaw uszczelniający a O-ring, kiedy powinienem zmienić?

Odp.: Przełączaj, gdy pierścienie uszczelniające typu O-ring ciągle się psują, na ruchomych wałach, przy wahaniach ciśnienia lub w agresywnych chemikaliach.

O-ringi są statyczne, uszczelniają w stałych rowkach. Zestawy uszczelnień są dynamiczne, regulowane, można je ponownie dokręcić i są przystosowane do ruchomych części.

Porównanie kosztów: O-ringi kosztują mniej na początku. Jeśli jednak będziesz je wymieniać co 3 miesiące, jeden zestaw opakowań, który wystarczy na 3–5 lat, pozwoli Ci zaoszczędzić dużą ilość dolarów na częściach, robociźnie i przestojach.

P: Jakie są ograniczenia i najczęstszy błąd podczas instalacji?

A: Temperatura: -180°C do +200°C (do +315°C modyfikowane).

Ciśnienie: do 500 barów. Prędkość: < 5 m/s.

Najczęstszy błąd: nadmierne dokręcenie dławika. PTFE jest miękki, nadmierne ściskanie powoduje płynięcie na zimno, deformuje pierścienie i powoduje wyciek zamiast uszczelnienia. Użyj klucza dynamometrycznego. Dokręcaj stopniowo.

Postępuj zgodnie z naszą instrukcją instalacji dołączoną do każdego zamówienia.
