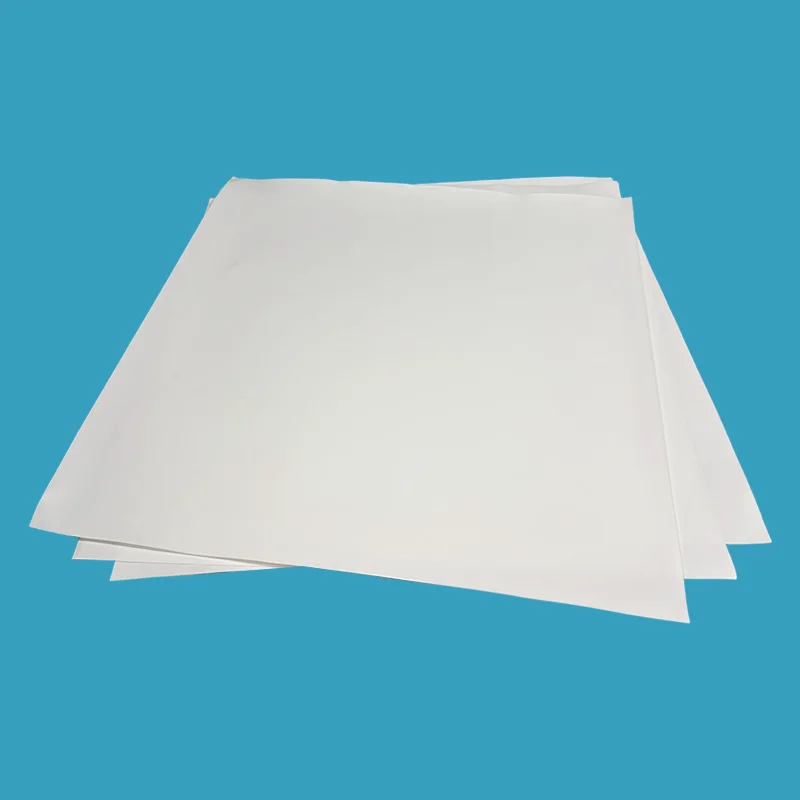

Arkusz PTFE wypełniony włóknem szklanym

Arkusz PTFE wypełniony włóknem szklanym (25% włókien szklanych) zwiększa wytrzymałość mechaniczną, odporność na zużycie i odporność na pełzanie w porównaniu z pierwotnym PTFE, zachowując jednocześnie szeroką kompatybilność chemiczną (pH 0–14) i zakres pracy od –180°C do +200°C. Dzięki wytrzymałości na rozciąganie ≥13 MPa, Shore'a D ≥60 i opcjonalnym gatunkom FDA, zapewnia trwałe ulepszenie uszczelek, uszczelek i części pomp tam, gdzie pierwotny PTFE nie spełnia wymagań. Wybierz Taifno jako swojego producenta i już dziś uzyskaj konkurencyjną cenę na ten produkt.

Wyślij zapytanie

Opis produktu

Arkusz PTFE wypełniony włóknem szklanym to wzmocniony materiał PTFE przeznaczony do zastosowań, w których czysty PTFE nie ma wystarczającej wytrzymałości mechanicznej. Jeśli chcesz otrzymać spersonalizowane rozwiązanie tego produktu, Taifno to dobry wybór na Twojego dostawcę.

Dzięki włączeniu 25% włókien szklanych do matrycy PTFE, materiał osiąga lepszą sztywność, odporność na zużycie, odporność na pełzanie i stabilność wymiarową, zachowując jednocześnie doskonałą odporność chemiczną PTFE na kwasy, zasady i rozpuszczalniki.

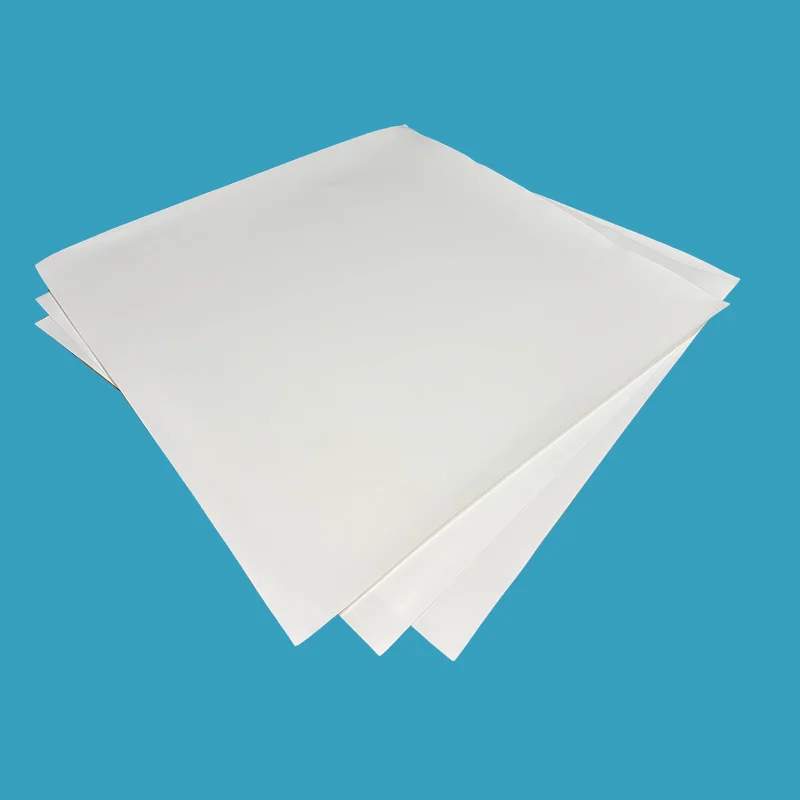

Glass Fiber Filled PTFE Sheet

Jak wzmocnienie włóknem szklanym poprawia wydajność PTFE?

Arkusz PTFE wypełniony włóknem szklanym to wzmocniony materiał PTFE wykonany przez dodanie 15–25% włókien szklanych do matrycy PTFE. Standardowa formuła zawierająca 25% włókna szklanego zapewnia optymalną równowagę pomiędzy wytrzymałością mechaniczną i odpornością chemiczną.

Dodane włókna tworzą silniejszą strukturę wewnętrzną, poprawiając nośność, odporność na zużycie, odporność na pełzanie i stabilność wymiarową, zachowując jednocześnie niskie właściwości tarcia PTFE i szeroką kompatybilność chemiczną (pH 0–14).

W porównaniu z pierwotnym PTFE, materiał ten oferuje wyższą wytrzymałość na rozciąganie (≥13 MPa), zmniejszoną rozszerzalność cieplną i lepszą odporność na odkształcenia pod ciągłym obciążeniem. Jest szeroko stosowany do uszczelek, gniazd zaworów, elementów pomp i części zużywalnych.

Jednakże PTFE wypełniony włóknem szklanym nie jest zalecany do stosowania w środowisku kwasu fluorowodorowego (HF) lub silnych zasad, a jego twardsza powierzchnia może nie nadawać się do zastosowań wymagających maksymalnej elastyczności lub ochrony miękkich powierzchni współpracujących. Dostępne są gatunki spełniające wymogi FDA do zastosowań spożywczych i farmaceutycznych.

Dlaczego warto wybrać arkusz PTFE wypełniony włóknem szklanym?

Arkusz PTFE wypełniony włóknem szklanym jest przeznaczony do zastosowań, w których pierwotny PTFE nie może zapewnić wystarczającej stabilności mechanicznej. Wzmocnienie włóknem szklanym poprawia wytrzymałość i trwałość PTFE, pomagając rozwiązać typowe problemy z uszczelnieniem w warunkach dużego obciążenia i zużycia.

1. Zmniejszone pełzanie przy ciągłym obciążeniu:Wzmocnienie włóknem szklanym wzmacnia strukturę PTFE, zmniejszając przepływ zimna i pomagając utrzymać ciśnienie uszczelniające przez długi czas pracy.

2. Poprawiona odporność na zużycie:Wzmocniony materiał zapewnia lepszą odporność na media ścierne, wydłużając żywotność w zastosowaniach, w których czysty PTFE zużywa się zbyt szybko.

3. Lepsza stabilność wymiarowa:Niższa rozszerzalność cieplna pomaga zachować wymiary uszczelki i niezawodność uszczelnienia podczas wahań temperatury.

4. Wyższa wytrzymałość mechaniczna:Dzięki zwiększonej sztywności, nośności i wytrzymałości na rozciąganie (≥13 MPa) arkusz PTFE wypełniony włóknem szklanym zmniejsza ryzyko odkształcenia i wytłaczania pod ciśnieniem.

5. Utrzymana odporność chemiczna:Poprawiając właściwości mechaniczne, baza PTFE nadal zapewnia doskonałą odporność na większość kwasów, zasad i rozpuszczalników w zakresie pH 0–14.

Przewodnik porównawczy i wyboru

PTFE z włókna szklanego vs dziewiczy PTFE vs PTFE z mikrosfery szklanej

Funkcja	Włókno szklane PTFE	Dziewiczy PTFE	Szklana mikrosfera PTFE
Wytrzymałość na rozciąganie	≥13 MPa	Niżej	Umiarkowany
Odporność na zużycie	★★★★★ doskonały	★★☆☆☆ słaby	★★★☆☆
Odporność na pełzanie	★★★★☆ ulepszony	★★☆☆☆ słaby	★★★★★
Ochrona kołnierza	★★☆☆☆ może porysować miękkie kołnierze	★★★☆☆	★★★★★ bezpieczna
Kompatybilność chemiczna	pH 0-14, NIE dla HF/mocnych zasad	pH 0-14	pH 0-14, NIE dla HF
Zgodny z FDA	✅Tak	✅Tak	✅Tak
Najlepsze dla	Media ścierne, wysokie ciśnienie, gniazda zaworów	Czyste chemikalia, gładkie kołnierze, FDA	Delikatne kołnierze, niski moment obrotowy

Szybki przewodnik wyboru

Jeśli Twoja usługa jest...	Wybierać...	Dlaczego
Media ścierne, szlamy, duże zużycie	Włókno szklane PTFE	Najwyższa odporność na zużycie
Wysokie ciśnienie, duże obciążenie	Włókno szklane PTFE	Wyższa wytrzymałość mechaniczna
Gniazda zaworów, elementy pompy	Włókno szklane PTFE	Wytrzymałość + odporność chemiczna
Kołnierze pokryte szkłem, delikatne powierzchnie	Szklana mikrosfera PTFE	Niski moment obrotowy, ochrona kołnierza
Czyste chemikalia, żywność/farmaceutyka, niski koszt	Dziewiczy PTFE	Uniwersalna odporność chemiczna, najniższy koszt
Materiał ścierny + wysokie ciśnienie + wysoka temperatura	PTFE z włókna szklanego z 25% zawartością szkła	Zrównoważone wzmocnienie

Podstawowe zastosowania

Przemysł	Aplikacja	Dlaczego włókno szklane
Przetwarzanie chemiczne	Korpusy pomp, gniazda zaworów, uszczelki – kwasy, rozpuszczalniki, media żrące	Odporność chemiczna + wytrzymałość mechaniczna
Ropa i gaz	Gniazda zaworów, uszczelnienia rurociągów — wysokie ciśnienie, węglowodory	Wysoka nośność, odporność na zużycie
Żywność i napoje	Sprzęt do przetwarzania, uszczelki zgodne z FDA	Dostępne gatunki zatwierdzone przez FDA
Farmaceutyczny	Sprzęt sterylny, produkcja API	Zgodny z FDA, nie zanieczyszczający
Półprzewodnik	Dystrybucja środków chemicznych, produkcja czystej wody	Czysty materiał, odporność chemiczna
Ogólne Przemysłowe	Łożyska, prowadnice ślizgowe, obudowy filtrów	Odporność na zużycie, niskie tarcie

Factory Factory Factory Factory

Dane techniczne

Właściwości arkusza PTFE wypełnionego włóknem szklanym

Parametr	Wartość	Metoda testowa
Zakres temperatur	-180°C do +200°C	ASTM
Gęstość	2,23-2,40 g/cm3	ASTM D4884
Wytrzymałość na rozciąganie	≥13 MPa	ASTM D4894
Wydłużenie	≥180%	ASTM D4894
Twardość	Brzeg D ≥60	ASTM D2240
Odkształcenie pod obciążeniem	~9% (14N/mm², 24h)	ASTM D621
Współczynnik tarcia (statyczny)	0,17-0,19	ASTM D1894
Współczynnik tarcia (dynamiczny)	0,15-0,17	ASTM D1894
Zawartość włókna szklanego	15-25% (standardowo 25%)	—
Kolor	Złamana biel, jasnoszary lub jasnoniebieski	—
Zgodny z FDA	Tak — FDA 21 CFR 177.1550	—

Dostępne rozmiary

Rozmiar (mm)	Zakres grubości (mm)	Zawartość szkła
1000 × 1000	0,5 — 20	15%, 25%
1200 × 1200	0,5 — 20	15%, 25%
1500 × 1500	0,5 — 6	15%, 25%
2000 × 2000	0,5 — 20	15%, 25%
Dostępne rozmiary niestandardowe	—	—

Zapewnienie jakości

100% dziewiczej żywicy PTFE – bez przemiału i materiałów pochodzących z recyklingu.

Wzmocnienie włóknem szklanym najwyższej jakości — równomierna dyspersja zapewniająca stałe właściwości mechaniczne.

Klasa zgodna z FDA – spełnia wymagania FDA 21 CFR 177.1550.

Pełna identyfikowalność — możliwość śledzenia każdej partii. Certyfikaty materiałowe na życzenie.

Przetestowano zgodnie z międzynarodowymi normami — ASTM D4884 (gęstość), ASTM D4894 (rozciąganie/wydłużenie), ASTM D2240 (twardość).

Dostępny kolor niestandardowy — jasnoniebieski, białawy i inne kolory na życzenie.

Czas realizacji — standardowe rozmiary dostępne w magazynie (24–48 godzin); rozmiary niestandardowe 7-10 dni.

Test Test Test Test

Studium przypadku

Przedsiębiorstwo hydrometalurgiczne obsługiwało autoklaw ciśnieniowy z ługowaniem kwasowym w trudnych warunkach temperatury 120°C, ciśnienia 5,0 MPa i wystawienia na działanie kwasu siarkowego zawierającego jony miedzi. Oryginalna wykładzina z pierwotnego PTFE zapewniała doskonałą odporność chemiczną, ale ulegała odkształceniu w wyniku pełzania pod wpływem ciągłego ciepła i ciśnienia.

Po około 6 miesiącach eksploatacji wykładzina uległa wypaczeniu i zmniejszonej stabilności, co spowodowało zwiększenie wymagań w zakresie przeglądów i kosztów konserwacji.

Sprzęt został wyposażony w arkusz PTFE wypełniony włóknem szklanym, który zwiększył wytrzymałość mechaniczną, odporność na pełzanie i stabilność wymiarową, zachowując jednocześnie doskonałą odporność na korozję PTFE. Wzmocniona wyściółka PTFE z powodzeniem wytrzymała wymagające warunki pracy.

Po wymianie wykładzina pozostała płaska i stabilna po 3 latach ciągłej pracy, wykazując lepszą trwałość i niezawodność w porównaniu z konwencjonalnymi pierwotnymi materiałami PTFE.

Często zadawane pytania

P: Co to jest arkusz PTFE wypełniony włóknem szklanym i czym różni się od pierwotnego PTFE?

Odp.: Arkusz PTFE wypełniony włóknem szklanym jest wzmocniony PTFE 25% włóknami szklanymi. Oferuje znacznie lepszą wytrzymałość mechaniczną, odporność na zużycie i odporność na pełzanie w porównaniu z pierwotnym PTFE, zachowując jednocześnie doskonałą odporność chemiczną (pH 0-14).

Dziewiczy PTFE jest bardziej miękki i odkształca się pod obciążeniem, PTFE z włókna szklanego dłużej zachowuje swój kształt (wytrzymałość na rozciąganie ≥13 MPa w porównaniu z niższą dla pierwotnego PTFE). To sprawia, że jest to preferowany wybór do gniazd zaworów, elementów pomp, uszczelek i zastosowań z uszczelnieniami dynamicznymi, w których pierwotny PTFE ulegałby pełzaniu lub zużyciu.

Jednak PTFE z włókna szklanego nie jest kompatybilny z kwasem fluorowodorowym (HF) ani mocnymi zasadami, dlatego w przypadku tych usług należy stosować dziewiczy PTFE lub PTFE wypełniony węglem. Dostępne w gatunkach zgodnych z FDA do zastosowań spożywczych i farmaceutycznych (FDA 21 CFR 177.1550).

P: Czy arkusz PTFE wypełniony włóknem szklanym może być używany w zastosowaniach spożywczych i farmaceutycznych FDA?

Odp.: Tak. Arkusze PTFE wypełnione włóknem szklanym są dostępne w gatunkach zgodnych z FDA, które spełniają wymagania FDA 21 CFR 177.1550 do zastosowań w kontakcie z żywnością i farmaceutykach.

Dzięki temu nadaje się do stosowania w sprzęcie do przetwarzania żywności, uszczelnieniach sanitarnych i komponentach do produkcji farmaceutycznej, gdzie wymagana jest zarówno odporność chemiczna, jak i wytrzymałość mechaniczna.

Zawsze sprawdzaj, czy Twój konkretny gatunek posiada certyfikat FDA. Do każdego zgodnego zamówienia dostarczamy pełną dokumentację (certyfikaty materiałowe, pisma dotyczące zgodności FDA).

W przypadku ekstremalnych wymagań czystości (USP klasa VI) prosimy o kontakt w celu uzyskania alternatywnych zaleceń.

P: Jakie są ograniczenia i jakie są najczęstsze błędy?

A: Temperatura: Praca ciągła od -180°C do +200°C.

Ciśnienie: Do 55–100 barów w zależności od grubości i konstrukcji.

Chemiczny: pH 0-14, NIE jest kompatybilny z kwasem fluorowodorowym (HF) lub mocnymi zasadami, włókna szklane reagują z tymi chemikaliami. Do zastosowań HF używaj pierwotnego PTFE lub PTFE wypełnionego węglem.

Mechaniczny: Twardszy niż pierwotny PTFE — może zarysowywać miękkie wały lub delikatne kołnierze; w przypadku kołnierzy wyłożonych szkłem należy stosować mikrosferę szklaną PTFE.

Trzy najczęstsze błędy:

Stosowanie w instalacjach HF: szkło rozpuszcza się: zamiast tego użyj pierwotnego PTFE lub PTFE wypełnionego węglem

Nadmierne dokręcenie: PTFE z włókna szklanego jest mocniejszy, ale nadal wymaga kontrolowanego momentu obrotowego (30-50% uszczelek metalowych); nadmierne dokręcenie może uszkodzić uszczelkę i spowodować wyciek

Oczekiwanie takiej samej elastyczności jak pierwotnego PTFE: włókno szklane zmniejsza elastyczność (wydłużenie ≥180% w porównaniu do 250-300% w przypadku pierwotnego PTFE); odpowiednio zaprojektuj

Do każdego zamówienia dołączamy specyfikację montażową. Podążaj za nimi.

Potrzebujesz pomocy w wyborze odpowiedniego gatunku? Skontaktuj się z nami, podając swoją temperaturę, ciśnienie i media, polecamy odpowiedni gatunek PTFE w ciągu 24 godzin.
