Arkusz PTFE wypełniony krzemionką

Arkusze PTFE wypełnione krzemionką, z dodatkiem wypełniacza krzemionkowego, zachowują szeroką kompatybilność chemiczną PTFE, jednocześnie poprawiając odporność na pełzanie, zmniejszając tendencję do płynięcia na zimno i poprawiając utrzymanie napięcia wstępnego śruby. Jako niezawodny producent, produkty Taifno posiadają certyfikat BAM do zastosowań tlenowych, certyfikat EN 12308 do zastosowań kriogenicznych, a także są dostępne w gatunkach zgodnych z FDA dla przemysłu spożywczego i farmaceutycznego.

Wyślij zapytanie

Opis produktu

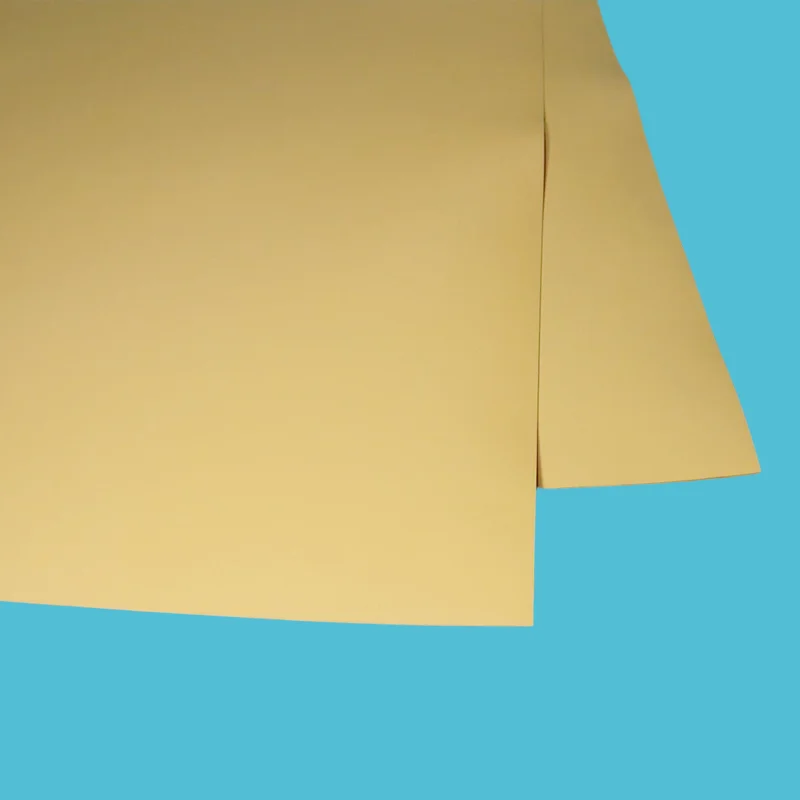

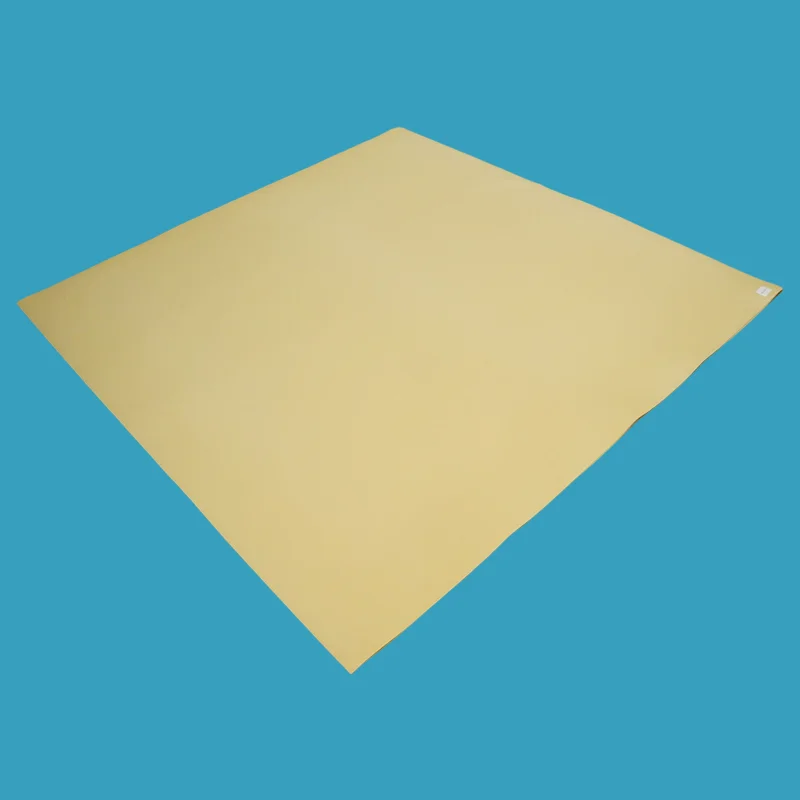

Arkusz PTFE wypełniony krzemionką ma kolor jasnobrązowy lub jasnobrązowy. Utrzymuje szczelne, niezawodne uszczelnienie i wykazuje doskonałą odporność chemiczną podczas długotrwałego narażenia na silne kwasy, rozpuszczalniki i silnie korozyjne media chemiczne. W przeciwieństwie do uszczelek z czystego PTFE, jest ona odporna na pełzanie pod obciążeniem i zapewnia lepsze utrzymanie napięcia wstępnego śrub.

Kluczowe dane techniczne: zakres temperatur pracy od -180°C do +200°C, odporność na ciśnienie do 83 bar (1200 PSI), gęstość 2,1–2,3 g/cm3 i wytrzymałość na rozciąganie ≥20 MPa.

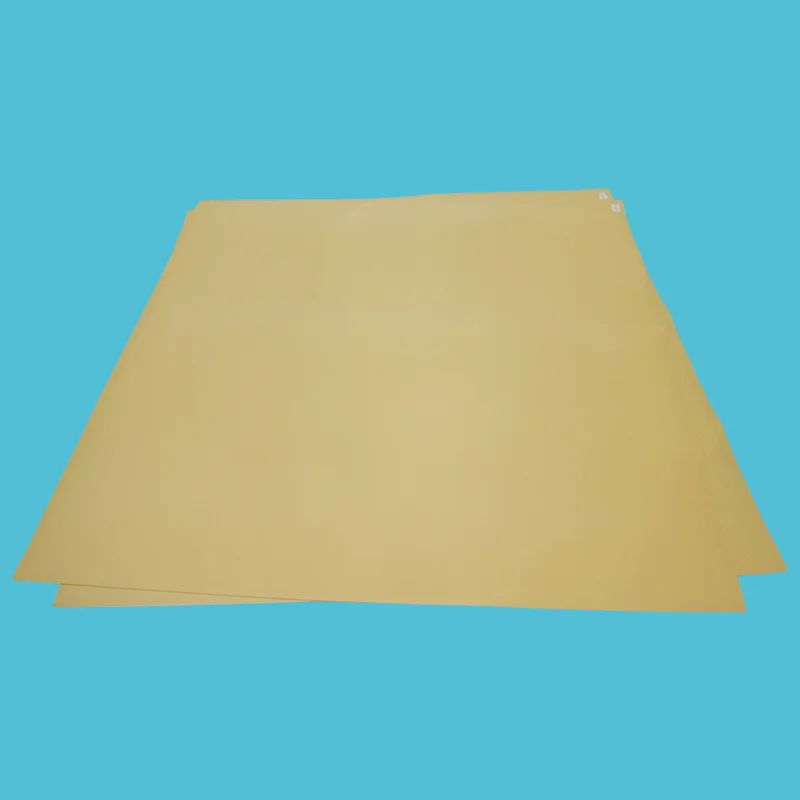

Silica Filled PTFE Sheet

Co to jest arkusz PTFE wypełniony krzemionką?

Arkusz PTFE wypełniony krzemionką to wysokowydajny materiał uszczelniający wykonany z pierwotnego PTFE wzmocnionego wypełniaczem z dwutlenku krzemu (SiO₂). Cząsteczki krzemionki zapewniają wzmocnienie strukturalne, które znacznie poprawia właściwości uszczelniające materiału, zachowując jednocześnie szeroką kompatybilność chemiczną PTFE (pH 0-14).

Materiał ten został specjalnie zaprojektowany do stosowania z mocnymi kwasami, rozpuszczalnikami, węglowodorami i innymi agresywnymi mediami, co czyni go preferowanym wyborem w zastosowaniach związanych z przetwórstwem chemicznym, farmaceutyką, żywnością i napojami oraz petrochemią.

Kluczowe zalety wzmocnienia krzemionką:

Zmniejszona relaksacja pełzania: dłużej utrzymuje moment obrotowy śruby, mniej konieczności ponownego dokręcania

Lepsza wydajność uszczelnienia: szczelne uszczelnienie, które zmniejsza straty produktu i emisję

Doskonała odporność chemiczna: kompatybilna z mocnymi kwasami (z wyjątkiem kwasu fluorowodorowego), rozpuszczalnikami, węglowodorami, chlorem, parą i czynnikami kriogenicznymi

Zgodny z FDA: spełnia wymagania FDA 21 CFR 177.1550 i USDA do zastosowań spożywczych i farmaceutycznych

Odporny na rozwój bakterii: nie będzie wspierać wzrostu bakterii

Odporny na ogień: nie podtrzymuje płomienia

Zatwierdzone przez BAM: dostępne w klasie tlenowej (typ 3502) zgodnie ze standardami BAM

Certyfikat EN 12308: certyfikat obsługi kriogenicznej

Dlaczego warto wybrać PTFE wypełniony krzemionką?

Problem	Jak rozwiązuje ten problem PTFE wypełniony krzemionką	Koszt złego wyboru
Dziewiczy PTFE pełza i traci moment obrotowy	Krzemionka wzmacnia konstrukcję – dłużej utrzymuje moment obrotowy śruby, ogranicza konieczność ponownego dokręcania	Częste dokręcanie, wymiana uszczelek co 6-12 miesięcy
Silne kwasy atakują standardowe uszczelki	PTFE zapewnia odporność na pH 0-14 – kompatybilną z większością agresywnych chemikaliów	Degradacja chemiczna, uszkodzenie uszczelnienia, utrata produktu
Chlor powoduje degradację gumy	PTFE wypełniony krzemionką jest odporny na chlor — niezawodne uszczelnienie w agresywnych mediach	Przedwczesna awaria, zdarzenia związane z bezpieczeństwem
Obsługa kriogeniczna powoduje, że materiały stają się kruche	PTFE wypełniony krzemionką pozostaje elastyczny w temperaturze -180°C — certyfikat EN 12308	Kruche uszkodzenia, nieszczelności w układach kriogenicznych
Ryzyko skażenia żywności/farmaceutyki	Zgodny z FDA i USDA — czysty materiał, bez substancji ekstrahowalnych	Zanieczyszczenie produktu, kary FDA, utrata partii

Przewodnik porównawczy i wyboru

PTFE wypełniony krzemionką vs dziewiczy PTFE vs PTFE z włókna szklanego vs ePTFE

Funkcja	PTFE wypełniony krzemionką	Dziewiczy PTFE	Włókno szklane PTFE	ePTFE (rozszerzony)
Odporność na pełzanie	★★★★★ doskonały	★★☆☆☆ słaby	★★★★☆	★★★★☆
Utrzymanie momentu obrotowego śruby	★★★★★ doskonały	★★☆☆☆ słaby	★★★★☆	★★★★☆
Kompatybilność chemiczna	★★★★★ mocne kwasy (z wyjątkiem HF)	★★★★★ uniwersalny	★★★★☆ nie HF/alkalia	★★★★★
Zgodność	★★★☆☆	★★☆☆☆	★★☆☆☆	★★★★★
Zgodny z FDA	✅Tak	✅Tak	✅Tak	✅Tak
Serwis tlenowy BAM	✅ Tak (klasa specjalna)	❌ Nie	❌ Nie	⚠️Ograniczona
Serwis kriogeniczny	✅ Tak (EN 12308)	✅Tak	✅Tak	✅Tak
Najlepsze dla	Silne kwasy, chlor, kriogeniczne	Ogólna chemia	Środki ścierne	Uszkodzone kołnierze, niski moment obrotowy

Szybki przewodnik wyboru

Jeśli Twoja usługa jest...	Wybierać...	Dlaczego
Silne kwasy, rozpuszczalniki, węglowodory, chlor	PTFE wypełniony krzemionką	Najlepsza kompatybilność chemiczna + odporność na pełzanie
Serwis kriogeniczny/LNG	PTFE wypełniony krzemionką (EN 12308)	Certyfikowana wydajność kriogeniczna
Serwis tlenowy	PTFE wypełniony krzemionką (gatunek BAM)	Serwis tlenowy zatwierdzony przez BAM
Przetwórstwo spożywcze/farmaceutyczne	PTFE wypełniony krzemionką	Zgodny z FDA, nie sprzyja rozwojowi bakterii
Złe wżery, wypaczone kołnierze	ePTFE (ekspandowany PTFE)	Lepsze dopasowanie do nieregularnych powierzchni
Media ścierne, duże zużycie	Włókno szklane PTFE	Wyższa odporność na zużycie
Serwis kwasu fluorowodorowego	Dziewiczy PTFE	Krzemionka reaguje z HF — wymagany jest pierwotny PTFE

Podstawowe zastosowania

Przemysł	Aplikacja	Dlaczego wypełniony krzemionką
Przetwarzanie chemiczne	Kołnierze, pompy, zawory — mocne kwasy, rozpuszczalniki, węglowodory, chlor	Odporność na pH 0-14 + odporność na pełzanie
Farmaceutyczny	Sterylny sprzęt do przetwarzania — zgodność z FDA	FDA 21 CFR 177.1550, nie powoduje zanieczyszczeń
Żywność i napoje	Przyłącza sanitarne – zgodność z FDA/USDA	Zgodny z FDA, odporny na bakterie
Ropa i gaz	Kołnierze rafineryjne, rurociągi – węglowodory, agresywne chemikalia	Zgodność chemiczna + stabilność termiczna
Wytwarzanie energii	Instalacje parowe, woda chłodząca – obsługa wysokotemperaturowa	Szeroki zakres temperatur, odporność na pełzanie
LNG i kriogeniczne	Urządzenia kriogeniczne – przetwarzanie LNG	Certyfikat EN 12308, odporność na -180°C

Factory Factory Factory Factory

Dane techniczne

Właściwości arkusza PTFE wypełnionego krzemionką

Parametr	Wartość	Notatki
Zakres temperatur	-180°C do +200°C	Ciągła obsługa
Maksymalne ciśnienie	Do 83 barów (1200 PSI)	Zależy od grubości i projektu
Gęstość	2,1 – 2,3 g/cm3	ASTM D792
Wytrzymałość na rozciąganie	≥20 MPa	ASTM F152
Kolor	Płowy/jasnobrązowy	—
Tworzywo	PTFE + wypełniacz dwutlenek krzemu	Wzmocniony SiO₂
Zgodny z FDA	Tak	FDA 21 CFR 177.1550, USDA
Zatwierdzone przez BAM	Tak (klasa tlenowa)	Serwis tlenowy typu 3502
Certyfikat EN 12308	Tak	Serwis kriogeniczny
UE nr 10/2011	Tak	Kontakt z żywnością
Maks. PxT (1/16")	350 000 °F x PSIG / 12 000 barów x °C	—
Maks. PxT (1/8")	250 000 °F x PSIG / 8600 barów x °C	—

Dostępne rozmiary

Rozmiar (mm)	Grubość (mm)	Notatki
1500 × 1500	0,5 – 10	Standardowe rozmiary arkuszy
1500 × 4500	Różny	Dostępny duży arkusz
Rozmiary niestandardowe	Dostępne na zamówienie	Dostępne uszczelki wycinane

Zapewnienie jakości Taifno

100% dziewiczej żywicy PTFE – stała jakość, partia po partii

Wzmocnienie krzemionkowe — jednolita dyspersja zapewniająca stałą wydajność

Zgodny z FDA – spełnia wymagania FDA 21 CFR 177.1550 i USDA

Zatwierdzone przez BAM — dostępny stopień obsługi tlenu (typ 3502)

Certyfikat EN 12308 – certyfikat usług kriogenicznych

UE nr 10/2011 – dopuszczony do kontaktu z żywnością

Pełna identyfikowalność – certyfikaty materiałowe na żądanie

Czas realizacji — standardowe rozmiary dostępne w magazynie (24-48 godzin); rozmiary niestandardowe 7-10 dni

Test Test Test Test

Często zadawane pytania

P: Co to jest arkusz PTFE wypełniony krzemionką i gdzie powinienem go używać?

Odp.: Arkusz PTFE wypełniony krzemionką (znany również jako arkusz SiO₂ PTFE lub uszczelka z krzemionkowego PTFE) to dziewiczy PTFE wzmocniony wypełniaczem z dwutlenku krzemu. Zapewnia doskonałą odporność na pełzanie, utrzymanie momentu obrotowego śrub i kompatybilność chemiczną, dzięki czemu idealnie nadaje się do silnych kwasów (z wyjątkiem kwasu fluorowodorowego), rozpuszczalników, węglowodorów, chloru, pary i mediów kriogenicznych.

Dostępne w gatunkach zgodnych z FDA (FDA 21 CFR 177.1550) do zastosowań spożywczych i farmaceutycznych. Zatwierdzony przez BAM do pracy z tlenem i certyfikowany zgodnie z EN 12308 do pracy kriogenicznej.

Kiedy NIE stosować: Usługa kwasu fluorowodorowego (HF), krzemionka reaguje z HF; zamiast tego użyj pierwotnego PTFE.

P: Czym PTFE wypełniony krzemionką różni się od pierwotnego PTFE?

Odp.: PTFE wypełniony krzemionką zapewnia znacznie lepszą odporność na pełzanie i utrzymanie momentu obrotowego śruby w porównaniu z pierwotnym PTFE. Dziewiczy PTFE jest bardziej miękki i odkształca się pod długotrwałym obciążeniem, a PTFE wypełniony krzemionką dłużej utrzymuje swój kształt, zmniejszając straty produktu i emisję.

Obydwa oferują szeroką odporność chemiczną (pH 0-14), ale PTFE wypełniony krzemionką jest zalecany do stosowania w przypadku silnych kwasów, rozpuszczalników, węglowodorów i chloru, przy jednoczesnym zachowaniu zgodności z FDA (FDA 21 CFR 177.1550).

Unikalny proces produkcyjny minimalizuje problemy z przepływem na zimno typowe dla konwencjonalnych arkuszy PTFE. Do zastosowań kriogenicznych PTFE wypełniony krzemionką posiada certyfikat EN 12308 do pracy w temperaturach do -180°C.

Kiedy wybrać dziewiczy PTFE: Zastosowanie kwasu fluorowodorowego, zastosowania wymagające maksymalnej czystości chemicznej lub wymagania dotyczące niższych kosztów, gdzie pełzanie nie stanowi problemu.

P: Jakie są ograniczenia i jakie są najczęstsze błędy?

A: Temperatura: -180°C do +200°C praca ciągła.

Ciśnienie: Do 83 barów (1200 PSI), w zależności od grubości i konstrukcji.

Chemiczny: pH 0-14, NIEkompatybilny z kwasem fluorowodorowym (HF).

Trzy typowe błędy:

Stosowanie w środowisku HF: krzemionka reaguje z HF, zamiast tego należy użyć dziewiczego PTFE

Nadmierne dokręcenie: PTFE wypełniony krzemionką wymaga kontrolowanego momentu obrotowego; nadmierne ściskanie może uszkodzić uszczelkę; postępuj zgodnie z zalecanymi specyfikacjami momentu obrotowego podczas montażu

Zły wybór grubości: dostępne są standardowe rozmiary 1/16" (1,5 mm) i 1/8" (3,0 mm); postępuj zgodnie ze specyfikacjami projektowymi. W przypadku kołnierzy z dużymi wżerami należy rozważyć blachę profilowaną (EPIX®) w celu poprawy dopasowania

Potrzebujesz pomocy w wyborze odpowiedniego gatunku? Skontaktuj się z nami, podając swoją temperaturę, ciśnienie i media, polecamy odpowiedni gatunek PTFE.
