Dziewiczy PTFE zapewnia niskie tarcie, ale brakuje mu przewodności cieplnej i może generować gromadzenie się ciepła w wyniku tarcia w zastosowaniach dynamicznych z dużą prędkością lub bez smarowania. Pod ciągłym obciążeniem nadal pełza i odkształca się.

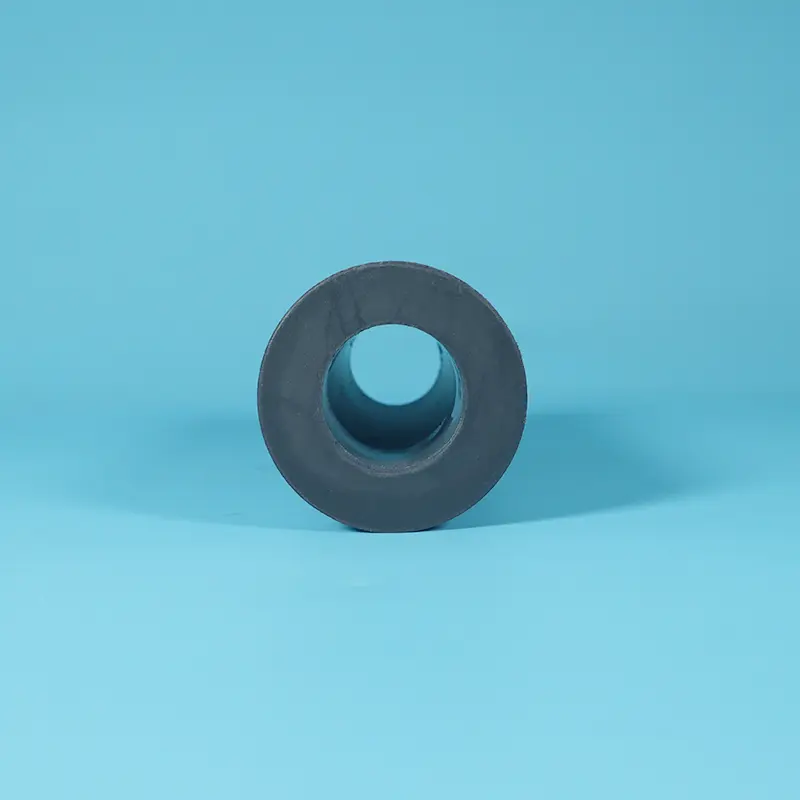

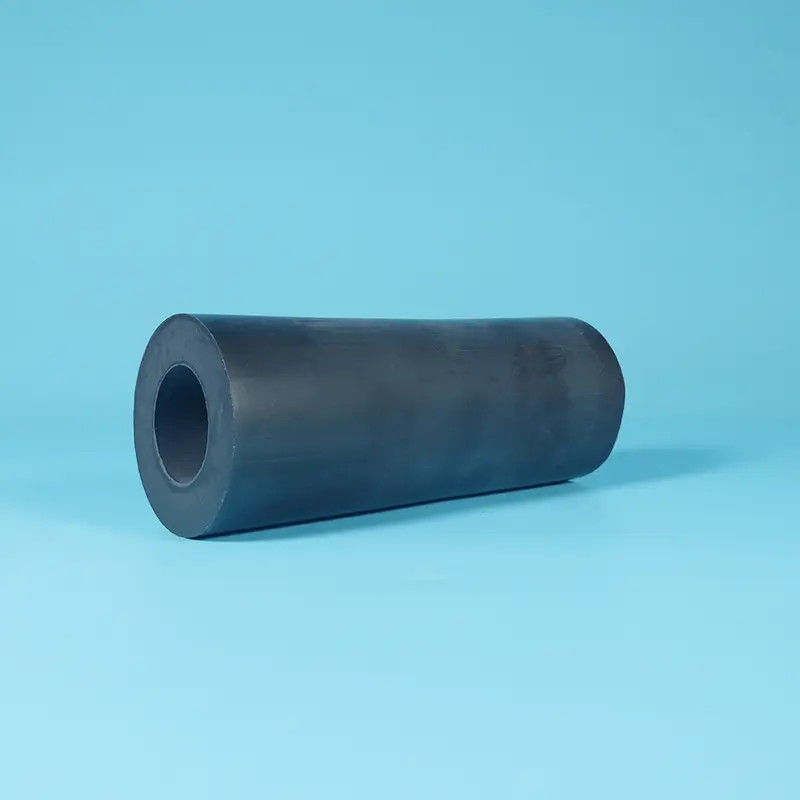

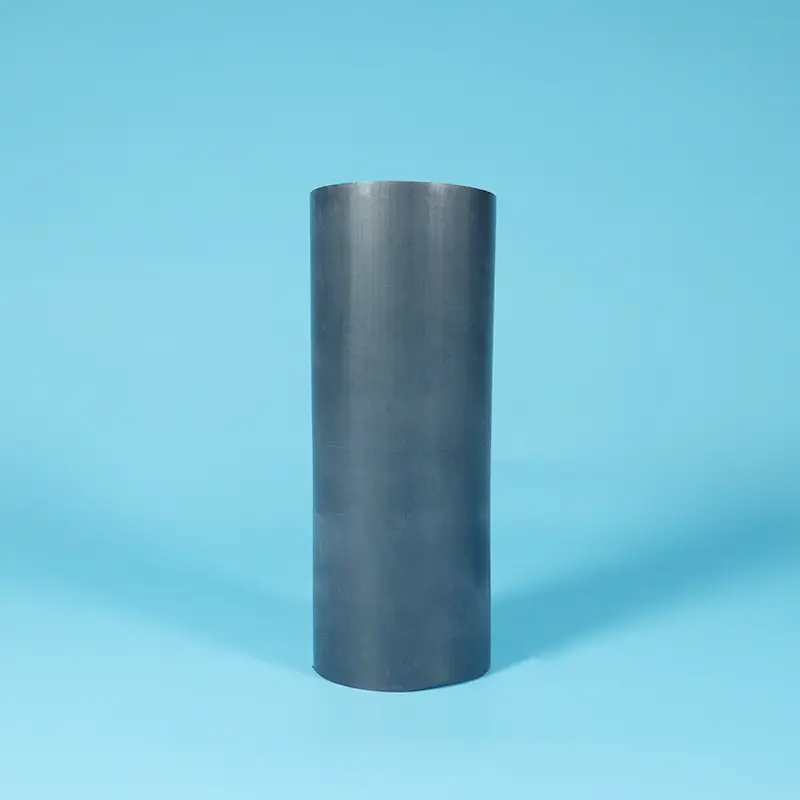

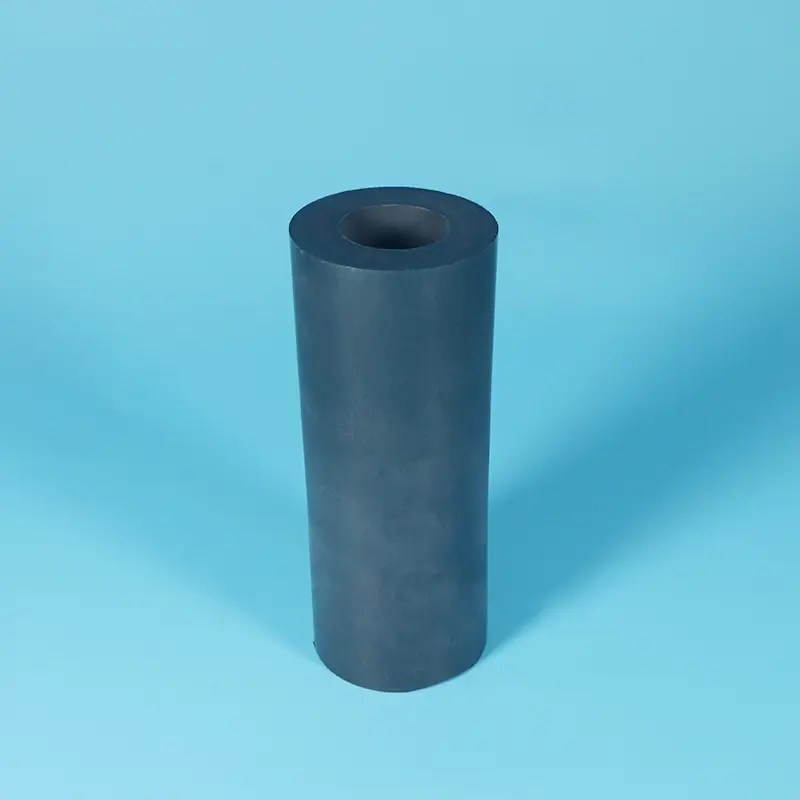

Jeśli chcesz uzyskać bardziej niezawodne rozwiązanie, możesz wybrać rurkę PTFE wypełnioną grafitem. Ten produkt, oferowany przez profesjonalną fabrykę Taifno, składa się z PTFE z dodatkiem 15% wypełniacza grafitowego.
Cząsteczki grafitu działają jak stały smar, zmniejszając współczynnik tarcia do 0,14, poprawiając przewodność cieplną w celu odprowadzania ciepła i zwiększając odporność na zużycie, zachowując jednocześnie uniwersalną odporność chemiczną PTFE.
Dane techniczne: Zakres temperatur -180°C do +200°C, wytrzymałość na rozciąganie 25-45 MPa, gęstość 2,1-2,3 g/cm3.
Rurka PTFE wypełniona grafitem jest wytwarzana przez dodanie wypełniacza grafitowego (zwykle 15% wagowych) do żywicy PTFE poprzez mieszanie, a następnie wytłaczanie lub formowanie w formę tuby.
Cząsteczki grafitu tworzą samosmarującą sieć w matrycy PTFE, zapewniając lepszą przewodność cieplną i elektryczną, jednocześnie zmniejszając tarcie i zużycie.
|
Proces |
Najlepsze dla |
Kluczowa funkcja |
|
Wytłaczana rura |
Mniejsze średnice, jednakowa grubość ścianek, duże długości |
Spójne wymiary |
|
Formowana tuba |
Duże średnice, niestandardowe rozmiary, grube ścianki |
Dostępny w 15% zawartości grafitu |
|
Treść |
Najlepsze dla |
Kluczowa korzyść |
|
15% grafitu |
Standardowy gatunek wypełniony grafitem |
Zrównoważona smarowność i wytrzymałość |
|
Mieszanka węgla i grafitu |
Szybkie aplikacje dynamiczne |
Zwiększona przewodność cieplna + odporność na zużycie |
|
Nieruchomość |
Wartość |
Metoda testowa |
|
Zakres temperatur |
-180°C do +200°C |
ASTM D3418 |
|
Gęstość |
2,1-2,3 g/cm3 |
ASTM D792 |
|
Wytrzymałość na rozciąganie |
25-45 MPa |
ASTM D638 |
|
Wydłużenie przy zerwaniu |
>200% |
ASTM D638 |
|
Współczynnik tarcia dynamicznego |
0.14 |
ASTM D1894 |
|
Odkształcenie pod obciążeniem |
≤7% (13,7 MPa, 24h) |
ASTM D621 |
|
Trwała deformacja |
≤5% (po relaksacji) |
ASTM D621 |
|
Liniowa rozszerzalność cieplna |
8-12 × 10⁻⁵/°C |
ASTM D696 |
|
Rezystywność objętościowa |
10⁶ Ω·cm |
ASTM D257 |
|
Twardość |
Shore D 64+ |
ASTM D2240 |
|
Charakterystyczny |
Korzyść |
|
Samosmarujące |
Grafit pełni rolę stałego smaru, współczynnik tarcia 0,14 |
|
Doskonała przewodność cieplna |
Siatka grafitowa skutecznie rozprasza ciepło tarcia |
|
Zmniejszone pełzanie |
Mniejsze odkształcenie pod obciążeniem w porównaniu z pierwotnym PTFE |
|
Odporność na zużycie |
Cząsteczki grafitu tworzą ochronny film smarujący na współpracujących powierzchniach |
|
Uniwersalna odporność chemiczna |
Zachowuje odporność chemiczną PTFE na poziomie pH 0-14 |
|
Przewodzący |
Rezystywność skrośna 10⁶ Ω·cm, rozprasza elektryczność statyczną |
|
Nieprzywierający |
Powierzchnia naturalnie śliska, media nie przylegają |
Cząsteczki grafitu tworzą stałą warstwę smaru na współpracujących powierzchniach, a dynamiczny współczynnik tarcia wynosi zaledwie 0,14.
Idealny do zastosowań pracujących na sucho i bezolejowych.
Sieć grafitowa skutecznie rozprasza ciepło tarcia, zapobiegając wzrostowi temperatury, który może uszkodzić uszczelki i komponenty podczas dynamicznej pracy z dużą prędkością.
Wzmocnienie grafitowe zmniejsza odkształcenia pod obciążeniem, odkształcenie ≤7% przy 13,7 MPa/24h. Zachowuje stabilność wymiarową w czasie.
Grafit tworzy ochronny film smarujący pomiędzy powierzchniami ślizgowymi, znacznie wydłużając żywotność komponentów w zastosowaniach dynamicznych.
Zachowuje odporność chemiczną PTFE na poziomie pH 0-14, jest odporny na silne kwasy, mocne zasady i większość rozpuszczalników chemicznych.
Rezystywność skrośna wynosząca 10⁶ Ω·cm zapewnia przewodność elektryczną, dzięki czemu nadaje się do zastosowań wymagających rozpraszania ładunków statycznych.
|
Przemysł |
Aplikacja |
Dlaczego wypełniony grafitem |
|
Inżynieria mechaniczna |
Łożyska, tuleje, podkładki oporowe |
Samosmarujące, o niskim tarciu |
|
Hydraulika i Pneumatyka |
Pierścienie tłokowe, uszczelnienia tłoczysk, pierścienie jezdne |
Praca bez oleju, długa żywotność |
|
Przetwarzanie chemiczne |
Gniazda zaworów, uszczelki, uszczelnienia mechaniczne |
Odporność chemiczna + odporność na zużycie |
|
Automobilowy |
Tuleje samosmarujące, łożyska ślizgowe |
Wysoka prędkość, duże obciążenie |
|
Wytwarzanie energii |
Pierścienie sprężarki, uszczelnienia dynamiczne |
Rozpraszanie ciepła + niskie tarcie |
|
Sprzęt elektryczny |
Elementy antystatyczne |
Przewodzący, rozprasza elektryczność statyczną |
Samosmarujące łożyska i tuleje do maszyn szybkobieżnych
Pierścienie tłokowe i pierścienie jezdne do sprężarek bezolejowych
Gniazda zaworów i uszczelnienia w urządzeniach do przetwarzania chemicznego
Uszczelnienia prętów do cylindrów hydraulicznych
Podkładki oporowe i pierścienie ślizgowe
Elementy antystatyczne do urządzeń elektrycznych
Rury wymienników ciepła (urządzenia do wymiany ciepła z rurkami z grafitu PTFE)
|
Funkcja |
Dziewicza rurka PTFE |
Rurka PTFE wypełniona grafitem |
|
Samosmarowanie |
Doskonały |
Znakomity, grafit tworzy film smarujący |
|
Współczynnik tarcia |
0,04-0,10 |
0,14 (dynamiczny) |
|
Przewodność cieplna |
Niski |
Dobra, grafitowa siatka dobrze odprowadza ciepło |
|
Odporność na pełzanie |
Słaby |
Ulepszone, odkształcenie ≤7% |
|
Odporność na zużycie |
Umiarkowany |
Dobry, grafitowy film smarujący |
|
Przewodność elektryczna |
Izolacyjny |
Przewodzący (10⁶ Ω·cm) |
|
Odporność chemiczna |
pH 0-14 |
pH 0-14 (utrzymane) |
|
Twardość |
Brzeg D 50-55 |
Shore D 64+ |
|
Kolor |
Biały |
Czarny / Ciemnoszary |
|
Najlepsze dla |
Ogólny serwis chemiczny, uszczelnianie statyczne |
Dynamiczne uszczelnienie, duża prędkość, zastosowania bezolejowe, odprowadzanie ciepła |
100% dziewicza żywica PTFE:bez przemiału, bez materiałów pochodzących z recyklingu. Stała jakość, partia po partii
Wysokiej jakości wypełniacz grafitowy:Jednolita dyspersja zapewniająca stałe właściwości smarne i termiczne
Produkcja precyzyjna:Procesy wytłaczania i formowania w celu uzyskania spójnych wymiarów
Pełna identyfikowalność:Certyfikaty materiałowe dostępne na życzenie
Rozmiary niestandardowe:Niestandardowe średnice, długości i zawartość grafitu dostępne na życzenie
Czas realizacji:Standardowe rozmiary dostępne w magazynie (24-48 godzin); rozmiary niestandardowe 5-15 dni
Odp.: Wybierz wypełnienie grafitowe, jeśli potrzebujesz samosmarowania do zastosowań dynamicznych, rozpraszania ciepła i zmniejszonego zużycia.
Dziewiczy PTFE ma doskonałe niskie tarcie, ale brakuje mu przewodności cieplnej i może gromadzić ciepło tarcia podczas pracy z dużą prędkością.
Wypełniony grafitem tworzy warstwę smarującą, skutecznie odprowadza ciepło i zapewnia lepszą odporność na pełzanie.
Wybierz wypełnione grafitem: Uszczelnienia dynamiczne o dużej prędkości, sprężarki bezolejowe, zastosowania łożyskowe i wszelkie zastosowania wymagające rozpraszania ciepła.
Wybierz dziewiczy PTFE dla: Uszczelnienie statyczne, czyste chemikalia, zastosowania FDA i usługi o niskiej prędkości.
A:Temperatura: Ciągłe -180°C do +200°C.
Ciśnienie: W zależności od konstrukcji i zastosowania rur, rury wypełnione grafitem nadają się do pracy dynamicznej pod średnim i wysokim ciśnieniem.
Przewodność cieplna: Wypełniacz grafitowy skutecznie rozprasza ciepło tarcia.
Współczynnik tarcia dynamicznego: 0,14.
Chemiczny: pH 0-14, NIE jest kompatybilny z silnymi utleniaczami (grafit może się utleniać).
Aby uzyskać szczegółowe dane w oparciu o warunki aplikacji, należy podać temperaturę, ciśnienie i typ medium.
O: Tak. Rury PTFE wypełnione grafitem mają rezystywność skrośną 10⁶ Ω·cm, dzięki czemu są przewodzące prąd elektryczny i nadają się do zastosowań wymagających rozpraszania elektryczności statycznej, takich jak elementy antystatyczne w sprzęcie elektrycznym i środowiskach zagrożonych wybuchem.
Cząsteczki grafitu tworzą przewodzącą sieć w matrycy PTFE, która umożliwia bezpieczne rozproszenie ładunku statycznego.
