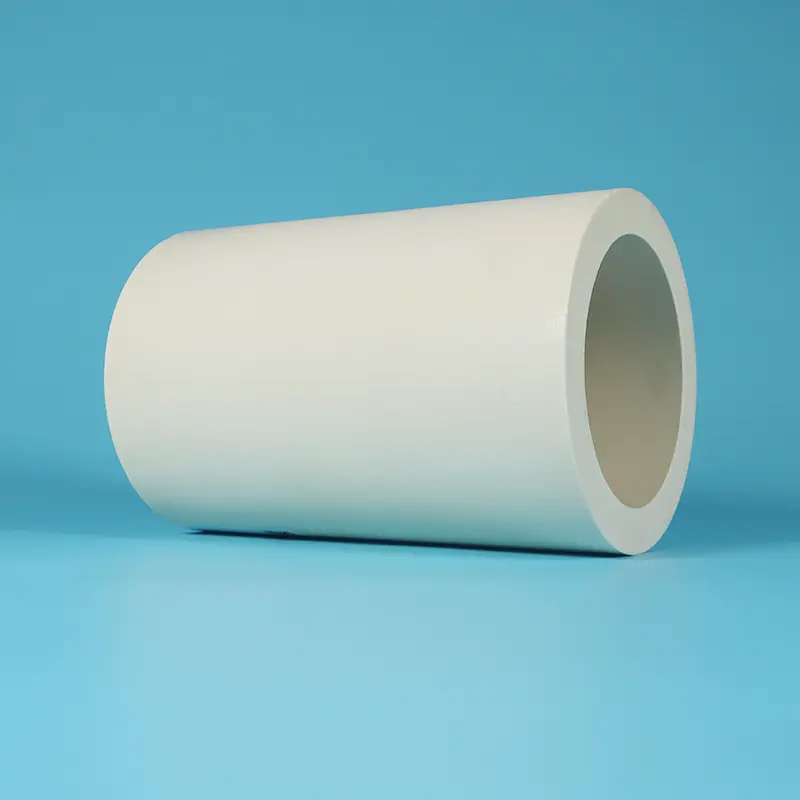

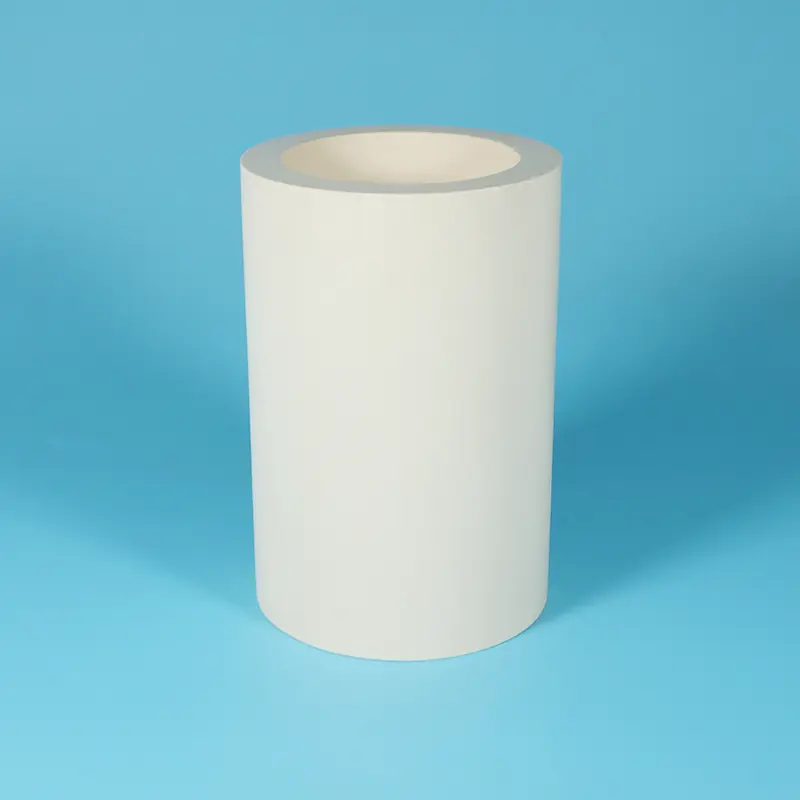

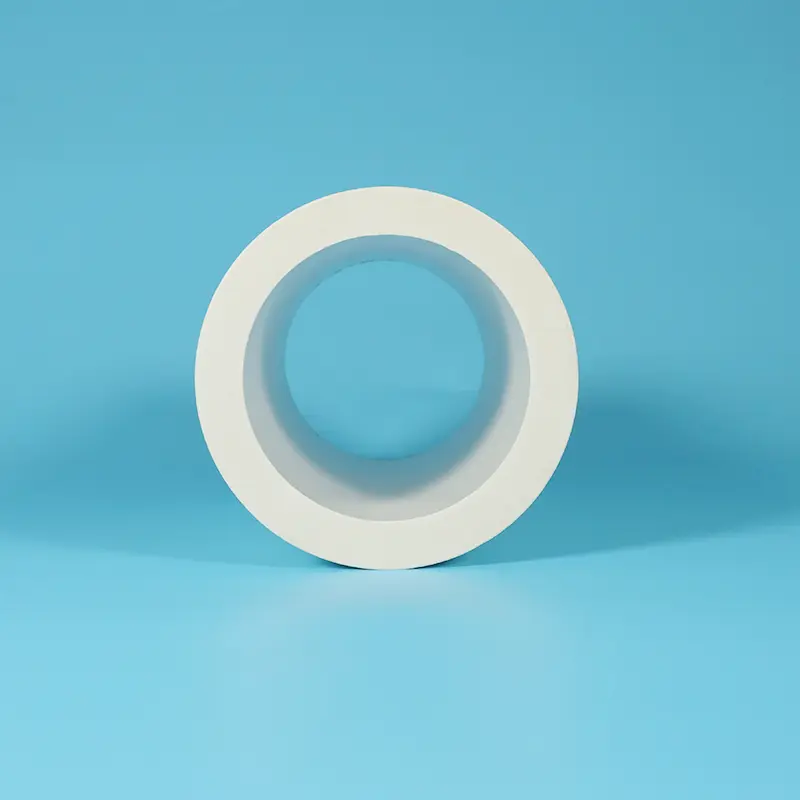

Rurka kompozytowa PTFE z wyściółką PEEK

Rura kompozytowa PTFE z wykładziną PEEK to rurka PTFE stanowiąca zewnętrzną matrycę z wkładką PEEK (polieteroeteroketon) połączoną ze ścianką wewnętrzną. Jako profesjonalna fabryka w Chinach, Taifno może zaoferować ten produkt.

PEEK to półkrystaliczne termoplastyczne tworzywo konstrukcyjne o temperaturze zeszklenia 143°C, temperaturze topnienia 343°C i temperaturze pracy ciągłej do 250°C. Oferuje wyjątkową odporność na hydrolizę (wytrzymuje parę pod wysokim ciśnieniem do 300°C), odporność chemiczną (rozpuszczalny tylko w stężonym kwasie siarkowym), doskonałą odporność na zużycie i wyjątkowo niski współczynnik tarcia.

Wyściółka PEEK bezpośrednio styka się z transportowanym medium, zapewniając odporność na zużycie i funkcjonalność o niskim tarciu; Zewnętrzna warstwa PTFE chroni przed zewnętrznym środowiskiem chemicznym, zapewniając ogólną ochronę przed korozją.

Specyfikacja: Gęstość całkowita 2,0-2,2 g/cm3, twardość wyściółki PEEK Shore D 85-90, temperatura pracy ciągłej -100°C do +250°C, współczynnik tarcia PEEK 0,15-0,35 (samosmarujący), odporność chemiczna, odporna na praktycznie wszystkie media (z wyjątkiem stężonego kwasu siarkowego).

Jak wybrać:

Rura PTFE wypełniona PPL → Jednorodny materiał modyfikowany, wysoka temperatura + odporność na korozję + samosmarowanie

Rura kompozytowa PTFE wyłożona PEEK → Struktura kompozytowa, warstwa wewnętrzna zapewniająca odporność na zużycie i niskie tarcie + warstwa zewnętrzna zapewniająca odporność chemiczną

Reguła wyboru: Medium ulegające dużemu zużyciu lub wyjątkowo niskim tarciu wewnątrz rury + narażenie na korozję chemiczną na zewnątrz rury → Rura kompozytowa PTFE wyłożona PEEK

Projekt konstrukcji kompozytowej

Wkładka PEEK

Odporna na zużycie warstwa kontaktowa z płynem o niskim tarciu i dużej pojemności

PEEK (Polyether Ether Ketone) to półkrystaliczne termoplastyczne tworzywo konstrukcyjne znane z wyjątkowego połączenia właściwości:

① Niezwykle niski współczynnik tarcia

Współczynnik tarcia już od 0,15-0,35 (w warunkach samosmarujących)

Lepszy od większości konstrukcyjnych tworzyw sztucznych, właściwości smarne zbliżone do PTFE

Idealny do przenoszenia cieczy z dużą prędkością i wysokim ścinaniem, zmniejsza spadek ciśnienia i straty energii

② Doskonała odporność na zużycie

Odporność na zużycie znacznie lepsza niż PTFE i PPL

Utrzymuje wyjątkową odporność na zużycie nawet w mediach o dużej prędkości zawierających cząstki stałe

Znacząco wydłuża żywotność rur, zmniejsza wycieki spowodowane erozją cząstek

③ Wysoka nośność

Wytrzymałość na rozciąganie 90-100 MPa (znacznie przekraczająca 20-30 MPa PTFE)

Wytrzymałość na zginanie 165 MPa, moduł sprężystości 4,1 GPa

Wytrzymuje uderzenia płynu pod wysokim ciśnieniem bez odkształceń, nadaje się do wysokociśnieniowych układów hydraulicznych i systemów przesyłu płynów

④ Doskonała odporność na wysoką temperaturę

Temperatura zeszklenia 143°C

Temperatura topnienia 343°C

Temperatura pracy ciągłej do 250°C (porównywalna z 260°C PTFE)

Wyjątkowa odporność na hydrolizę, wytrzymuje parę pod wysokim ciśnieniem 300°C bez degradacji

⑤ Znakomita odporność chemiczna

Rozpuszczalny tylko w stężonym kwasie siarkowym

Odporny na mocne kwasy (rozcieńczony kwas siarkowy, kwas solny, kwas azotowy), mocne zasady, rozpuszczalniki organiczne, oleje i węglowodory

W połączeniu z ochroną przed korozją zewnętrzną warstwą PTFE, ochrona z podwójną barierą

Zewnętrzna warstwa PTFE

Bariera chemiczna i warstwa zapobiegająca przywieraniu

Zewnętrzna warstwa PTFE zapewnia:

Doskonała odporność na korozję chemiczną: pH 0-14, jest odporna na praktycznie wszystkie chemikalia

Właściwości nieprzywierające: zapobiega przywieraniu zanieczyszczeń zewnętrznych, jest łatwy w czyszczeniu

Izolacja elektryczna: doskonałe właściwości dielektryczne

Chroni wyściółkę PEEK przed zewnętrznym atakiem chemicznym

Synergistyczne działanie struktury kompozytowej

Ta kompozytowa struktura „mocna wewnątrz, odporna na zewnątrz” pokonuje ograniczenia wydajnościowe pojedynczych materiałów:

Rurka PTFE o niewystarczającej wytrzymałości ciśnieniowej → Wyściółka PEEK zapewnia wytrzymałość konstrukcyjną

Rura PEEK ma gorszą odporność chemiczną w stosunku do PTFE → Zewnętrzna warstwa PTFE zapewnia izolację antykorozyjną

Wewnętrzna ściana z dziewiczego PTFE podatna na erozję cząstek → Wyściółka PEEK jest odporna na zużycie i erozję

Specyfikacje techniczne

Ogólna wydajność lampy

Wydajność wyściółki PEEK

Wydajność warstwy zewnętrznej PTFE

Notatka: Powyższe wartości są typowymi danymi laboratoryjnymi. Rzeczywista wydajność może się różnić w zależności od stosunku grubości wykładziny, procesu kompozytowego i warunków aplikacji. Niestandardowe proporcje grubości wykładziny są dostępne na żądanie.

Dostępne formularze

Dlaczego warto wybrać rurę kompozytową PTFE z wyściółką PEEK?

1. Wyjątkowo niskie tarcie ścianki wewnętrznej

Współczynnik tarcia wykładziny PEEK wynosi zaledwie 0,15-0,35 (samosmarowanie), czyli jest znacznie niższy niż wewnętrzne ścianki rur metalowych. Podczas transportu mediów o dużej lepkości lub dużej prędkości spadek ciśnienia jest znacznie zmniejszony, a zużycie energii podczas pompowania spada. Idealny do przesyłu płynów na duże odległości i cienkich rurociągów chemicznych.

2. Bardzo wysoka odporność na zużycie ścian wewnętrznych

Podczas transportu mediów ściernych zawierających cząstki stałe, zawiesiny, katalizatory i podobne materiały, wewnętrzne ścianki rurek z pierwotnego PTFE łatwo ulegają erozji, co prowadzi do wycieków i częstej wymiany. Odporność wykładziny PEEK na zużycie jest znacznie lepsza niż PTFE, co znacznie wydłuża żywotność rury i zmniejsza częstotliwość konserwacji i wymiany.

3. Zewnętrzna warstwa PTFE zapewnia pełną ochronę chemiczną

Zewnętrzna warstwa PTFE jest odporna na mocne kwasy, mocne zasady i rozpuszczalniki organiczne, zapewnia pełne pokrycie pH 0-14. Nawet jeśli zewnętrzna część rury jest narażona na działanie żrącego środowiska chemicznego (takiego jak mgła kwaśna lub rozpryski substancji chemicznych), zewnętrzna warstwa PTFE zapewnia skuteczną ochronę, chroniąc wkładkę PEEK przed atakiem zewnętrznym.

Zapobiega także przedostawaniu się zanieczyszczeń zewnętrznych i zanieczyszczaniu mediów wewnętrznych.

4. Skuteczność przeciw przenikaniu

PEEK oferuje doskonałe właściwości przeciwprzepuszczalne, skutecznie blokując przenikanie gazów i cieczy. W połączeniu z niską przepuszczalnością zewnętrznej warstwy PTFE, ogólna skuteczność przeciwprzepuszczalna rury kompozytowej przewyższa skuteczność dziewiczych rur PTFE. Idealny do mediów o wysokiej czystości, lotnych chemikaliów i przesyłu gazów.

5. Stabilność w wysokiej temperaturze i wysokim ciśnieniu

Wyściółka PEEK wytrzymuje ciągłą temperaturę pracy 250°C i uderzenia pod wysokim ciśnieniem, podczas gdy zewnętrzna warstwa PTFE wytrzymuje temperaturę 260°C. Rura kompozytowa jest odporna na odkształcenia, rozwarstwianie i łuszczenie się w warunkach wysokiej temperatury i wysokiego ciśnienia, znacznie przewyższając ograniczenia pełzania i ciśnienia pierwotnych rur PTFE.

6. Gładka powierzchnia wewnętrzna

Gładka powierzchnia wykładziny PEEK jest odporna na przyleganie mediów, poprawiając skuteczność procesów CIP (czyszczenie na miejscu) i SIP (sterylizacja na miejscu).

Nadaje się do zastosowań w przemyśle farmaceutycznym, spożywczym, chemicznym o wysokiej czystości i innych gałęziach przemysłu o rygorystycznych wymaganiach dotyczących czystości.

Rury kompozytowe PTFE z wyściółką PEEK w porównaniu z innymi rurami na bazie PTFE

Zasady szybkiego wyboru:

Wewnątrz cząstki stałe lub media o dużej prędkości + korozja chemiczna na zewnątrz + wymagana ściana wewnętrzna o niskim współczynniku tarcia → Rura kompozytowa PTFE z wykładziną PEEK

Wewnątrz media wolne od cząstek + tylko odporność na korozję → Rura z dziewiczego PTFE (niższy koszt)

Uszczelki/łożyska (nie rury) + wysoka temperatura + korozja → Rura wypełniona PPL

Uszczelnienia mechaniczne (nie rury) + duże obciążenie + brak korozji → Rura wypełniona brązem + MoS₂

Aplikacje

Kompatybilność chemiczna

Zgodność chemiczna wykładziny PEEK

Zgodność chemiczna warstwy zewnętrznej PTFE

Podsumowanie ogólne

Zgodność chemiczna rur kompozytowych PTFE wyłożonych PEEK obejmuje zdecydowaną większość mediów przemysłowych. Jedynym znaczącym wyjątkiem jest stężony kwas siarkowy (PEEK nie jest odporny). Jeśli wymagane jest przesyłanie stężonego kwasu siarkowego, należy rozważyć oryginalne rurki PTFE lub rurki wypełnione PPL.

W środowiskach zewnętrznych zewnętrzna warstwa PTFE jest odporna na praktycznie całą korozję chemiczną, co pozwala na bezpośrednie zakopanie rury kompozytowej pod ziemią lub wystawienie jej na działanie rozprysków środków chemicznych.

Zapewnienie jakości

100% dziewicze żywice PTFE i PEEK:bez materiałów pochodzących z recyklingu, bez przemiału

Wysokiej jakości wyściółka PEEK:dostępne importowane lub krajowe wysokiej jakości surowce PEEK

Zaawansowany proces kompozytowy:mocne połączenie wyściółki z warstwą zewnętrzną – bez rozwarstwiania i łuszczenia się

Konfigurowalna grubość wkładki:dostosowane do wymagań ciśnienia, zużycia i kosztów

Pełna identyfikowalność:atesty materiałowe dostępne na życzenie

Precyzyjna kontrola wymiarowa:wąskie tolerancje ID/OD zapewniają zgodność instalacji

Czas realizacji:standardowe rozmiary w magazynie (48-72 godz.); rozmiary niestandardowe 7-15 dni

Często zadawane pytania

P: Jaka jest różnica między rurką kompozytową PTFE wyłożoną PEEK a rurką PTFE wypełnioną PPL? Który mam wybrać?

Odp.: Kluczowe różnice to forma produktu i scenariusz zastosowania.

Zasady szybkiego wyboru:

Transport mediów zawierających cząstki stałe, zawiesiny i płyny o dużej prędkości rurociągami → Rura kompozytowa wyłożona PEEK

Uszczelnienia zaworów, pierścienie tłokowe, pierścienie prowadzące (nie rurociągi) → Rura wypełniona PPL (wyższa odporność temperaturowa)

Niezwykle duże zużycie wewnątrz rury + korozja chemiczna na zewnątrz → Rura kompozytowa wyłożona PEEK

Konkluzja: Rura kompozytowa wyłożona PEEK jest przeznaczona do „rurociągów”, w szczególności rozwiązując problemy związane ze zużyciem ścian wewnętrznych i tarciem podczas przenoszenia płynu.

Rura wypełniona PPL jest przeznaczona do „uszczelnień”, szczególnie do zastosowań związanych z uszczelnianiem w wysokiej temperaturze i korozją oraz do zastosowań samosmarujących.

P: Jakie ciśnienie może wytrzymać rura kompozytowa PTFE wyłożona PEEK? Czy będzie się rozwarstwiać czy łuszczyć?

Odp.: Wytrzymałość ciśnieniowa rur kompozytowych PTFE wyłożonych PEEK zależy od grubości wykładziny i jakości procesu kompozytowego.

Standardowe specyfikacje: Wytrzymuje transfer płynu od średniego do wysokiego ciśnienia (dokładne ciśnienie zależy od średnicy, grubości ścianki i grubości wykładziny. W celu oceny skontaktuj się z nami, podając parametry operacyjne)

Konstrukcja zapobiegająca rozwarstwianiu: Stosujemy specjalistyczne procesy kompozytowe, które tworzą wiązania chemiczne i mechaniczne blokowanie na styku PEEK/PTFE, siła wiązania znacznie przekracza zwykłe laminowanie fizyczne

Dopasowanie rozszerzalności cieplnej: PEEK i PTFE mają porównywalne współczynniki rozszerzalności cieplnej (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), minimalizując ryzyko rozwarstwienia w wyniku zróżnicowanej rozszerzalności cieplnej w całym zakresie temperatur

Zalecany zakres pracy: Brak rozwarstwiania i łuszczenia się w normalnych warunkach pracy ciągłej w zakresie od -100°C do +250°C

Zalecenie: W przypadku ekstremalnie wysokiego ciśnienia lub trudnych warunków cykli termicznych prosimy o podanie szczegółowych parametrów, nasz zespół może przeprowadzić niestandardowe oceny i optymalizację procesu.

P: Jak gruba może być wyściółka PEEK? Czy grubsza wyściółka zawsze jest lepsza?

Odp.: Grubość wykładziny PEEK zazwyczaj mieści się w zakresie 0,5–3,0 mm. Optymalna grubość zależy od następujących czynników:

Filozofia projektowania: Rura kompozytowa nie jest „im grubsza, tym lepsza”. Nadmierna grubość wykładziny zwiększa sztywność ścianki, zmniejsza elastyczność i podnosi koszty (PEEK jest znacznie droższy niż PTFE).

Struktura kompozytowa ma na celu „optymalne połączenie właściwości materiału wewnętrznego i zewnętrznego”, wyściółka musi jedynie spełniać wymagania dotyczące odporności na zużycie i niskiego tarcia, podczas gdy warstwa zewnętrzna zapewnia wsparcie strukturalne i ochronę chemiczną.

Współczynniki określające grubość:

Ścieralność mediów (stężenie cząstek, prędkość przepływu)

Ciśnienie robocze systemu

Średnica rury

Wymagania temperaturowe

Zalecenie: Podaj konkretne warunki pracy (rodzaj nośnika, zawartość cząstek, prędkość przepływu, ciśnienie, temperatura), a nasz zespół zaleci rozwiązanie o optymalnej grubości wykładziny, aby spełnić wymagania wydajnościowe, pomagając jednocześnie kontrolować koszty.

P: Jaki jest współczynnik tarcia wewnętrznej ścianki rury kompozytowej wyłożonej PEEK? Jak duży spadek ciśnienia może zmniejszyć?

Odp.: Wyściółka PEEK ma współczynnik tarcia 0,15-0,35 (w warunkach samosmarujących).

Porównanie spadków ciśnienia (oszacowanie inżynieryjne):

Przy tej samej średnicy i prędkości przepływu współczynnik oporu tarcia wykładziny PEEK jest znacznie niższy niż rur ze stali nierdzewnej i stali węglowej (współczynnik tarcia stali wynosi około 0,5-0,8)

W porównaniu z pierwotnymi rurkami PTFE (współczynnik tarcia 0,04-0,10), wykładzina PEEK ma nieco wyższy współczynnik tarcia, ale zaleta PEEK polega na odporności na zużycie i ciśnieniu, w transferze mediów o wysokim zużyciu, na ściankach rur PTFE szybko powstają rowki spowodowane erozją, chropowatość powierzchni dramatycznie wzrasta, a rzeczywisty spadek ciśnienia gwałtownie wzrasta. Wyściółka PEEK utrzymuje gładką powierzchnię przez długi czas, zapewniając bardziej stabilny i niższy spadek ciśnienia w całym cyklu życia

Zalecenie: W przypadku transportu na duże odległości lub zastosowań wymagających dużych prędkości, długoterminowa zaleta wykładziny PEEK w zakresie spadku ciśnienia jest szczególnie znacząca — znacznie zmniejsza koszty energii pompowania.

P: Czy do przesyłu stężonego kwasu siarkowego można używać rur kompozytowych wyłożonych PEEK?

O: ❌ Nie.

PEEK jest rozpuszczalny tylko w stężonym kwasie siarkowym, szybko się rozpuści i zawiedzie w środowisku stężonego kwasu siarkowego. Podczas gdy zewnętrzna warstwa PTFE jest odporna na stężony kwas siarkowy, wyściółka PEEK ma bezpośredni kontakt z mediami i nie jest odporna na korozję wywołaną stężonym kwasem siarkowym.

Alternatywy:

Transfer stężonego kwasu siarkowego → Wybierz rurkę Virgin PTFE (pierwotny PTFE jest odporny na stężony kwas siarkowy)

Lub wybierz rurkę PTFE wypełnioną PPL (zarówno PPL, jak i PTFE są odporne na stężony kwas siarkowy)

Inne media:Oprócz stężonego kwasu siarkowego wykładzina PEEK jest odporna na rozcieńczony kwas siarkowy, kwas solny, kwas azotowy, mocne zasady, rozpuszczalniki organiczne, oleje, węglowodory, parę o wysokiej temperaturze i inne.

P: Jakie są główne ograniczenia rur kompozytowych PTFE wyłożonych PEEK?

A:

Limit temperatury: Praca ciągła 250°C, niższa niż 260°C rury wypełnionej PPL. W przypadku wymagań wyższych temperatur należy rozważyć rurkę wypełnioną PPL

Niekompatybilność stężonego kwasu siarkowego: PEEK rozpuszcza się w stężonym kwasie siarkowym, do przenoszenia stężonego kwasu siarkowego wybierz nową rurkę PTFE lub rurkę wypełnioną PPL

Koszt: Surowiec PEEK jest drogi, przez co rury kompozytowe są droższe niż pierwotne rurki PTFE i rurki wypełnione PPL.

Jednakże w zastosowaniach wymagających dużego zużycia i korozji znacznie dłuższa żywotność w porównaniu z pierwotnymi rurkami PTFE zapewnia znacznie niższy całkowity koszt posiadania (TCO)

Nieco wyższy współczynnik tarcia niż PTFE: Do zastosowań o bardzo niskim tarciu (takich jak precyzyjne rurki do instrumentów) bez zużycia, bardziej odpowiednie mogą być dziewicze rurki PTFE

Zasada szybkiej decyzji:

Potrzebujesz odporności na zużycie + niskiego tarcia + odporności na korozję dla rurociągów przesyłających płyn → Optymalnym rozwiązaniem jest rura kompozytowa wyłożona PEEK.

Uszczelnienia statyczne lub rurociągi odporne na zużycie → Pierwotne rurki PTFE są bardziej opłacalne.

Bardzo wysokie temperatury (>250°C) + zastosowania korozyjne → Bardziej odpowiednia jest rura wypełniona PPL.
