Opakowanie z plecionego włókna węglowego

Szczeliwo plecione z włókna węglowego oferuje zrównoważoną kombinację właściwości, pozwalającą wytrzymać warunki pracy, których nie wytrzymają inne materiały; jeśli szukasz takiego rozwiązania, Taifno jest idealnym wyborem dla Twojego producenta i dostawcy. Charakteryzuje się odpornością na wysoką temperaturę i korozję chemiczną, doskonałym odprowadzaniem ciepła i obsługuje prędkości liniowe do 25 m/s.

Wyślij zapytanie

Opis produktu

Taifno to profesjonalny i rzetelny producent opakowań plecionych z włókna węglowego. Ten wysokowydajny produkt jest przeznaczony do wymagających warunków pracy, w zakresie temperatur od -240°C do +350°C i ciśnieniu do 200 barów; jest odporny na szeroką gamę mediów chemicznych w zakresie pH 0–14 (z wyjątkiem silnych środków utleniających).

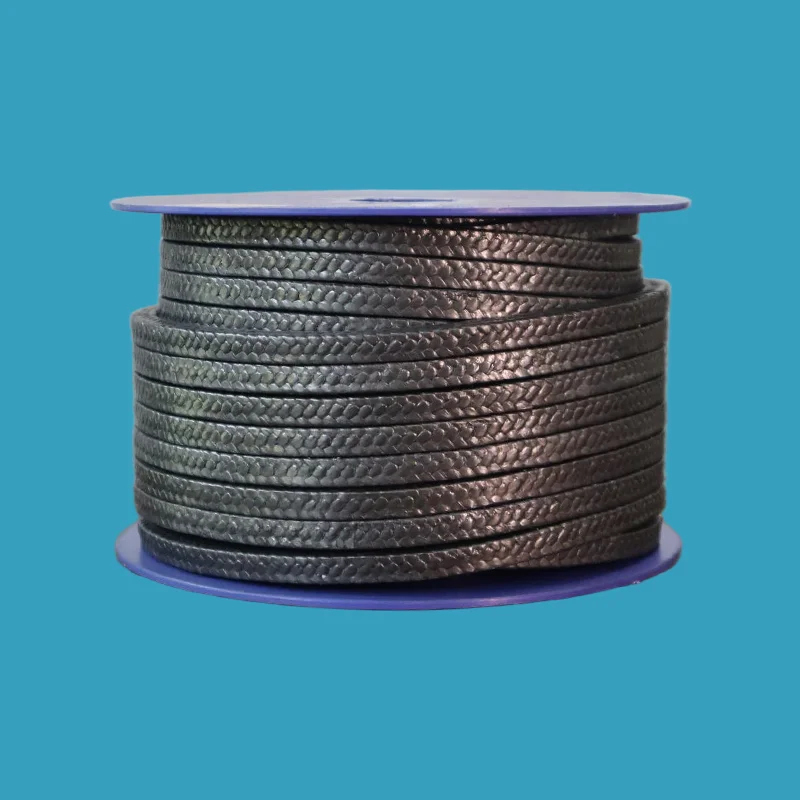

Carbon Fiber Braided Packing

Co to jest opakowanie z włókna węglowego?

Pakowanie z włókna węglowego plecione jest z przędzy węglowej o wysokiej wytrzymałości (na bazie poliakrylonitrylu, zawartość węgla powyżej 90%) i impregnowane dyspersją PTFE i smarami grafitowymi.

Włókna węglowe zapewniają wyjątkową wytrzymałość na rozciąganie, przewodność cieplną i stabilność wymiarową. Impregnacja PTFE/grafitem zmniejsza tarcie, zapobiega zarysowaniu wału i zwiększa odporność chemiczną.

Jak to działa:

Włókna węglowe: zapewniają wytrzymałość, przewodność cieplną (rozpraszają ciepło tarcia) i stabilność chemiczną w wysokich temperaturach

Impregnacja PTFE/grafitem: zmniejsza tarcie, zapobiega zarysowaniu wału i zwiększa odporność chemiczną

Oplot blokujący: zapewnia elastyczność, równomierny kontakt wału i niezawodne uszczelnienie pod ciśnieniem

Dlaczego warto wybrać opakowanie z włókna węglowego?

Środek: tam, gdzie inni zawodzą

Problem	Jak rozwiązuje ten problem włókno węglowe
Szczeliwo PTFE mięknie powyżej +260°C	Wytrzymuje temperaturę do +350°C – tam, gdzie PTFE zawodzi
Uszczelnienie grafitowe utlenia się w chemikaliach	Węgiel jest odporny na chemikalia o pH 0-14
Nagrzewa się i uszkadza wały	Włókno węglowe odprowadza ciepło — chłodzi, wydłuża żywotność uszczelnienia i wału
Wysokie ciśnienie powoduje wytłaczanie	Mocne włókna węglowe zapewniają odporność na wytłaczanie
Częsta wymiana kosztuje przestoje	Wytrzymuje dłużej w wymagających usługach

Przewodnik porównawczy i wyboru

Włókno węglowe vs PTFE vs grafit vs aramid/PTFE

Funkcja	Włókno węglowe	PTFE	Grafit	Aramid/PTFE
Temperatura	-240°C do +350°C	-180°C do +200°C	Do +650°C	-100°C do +280°C
Odporność chemiczna	★★★★★ pH 0-14	★★★★★ pH 0-14	★★★★☆	★★★★☆ pH 2-12
Odporność na ścieranie	★★★★☆	★☆☆☆☆	★★★☆☆	★★★★★
Przewodność cieplna	★★★★★ doskonały	★★☆☆☆	★★★★☆	★★★☆☆
Tarcie	★★★★☆ Niski	★★★★★ najniższy	★★★★☆	★★★★☆
Prędkość (obrotowa)	Do 25 m/s	Do 20 m/s	Do 20 m/s	Do 20 m/s
Koszt (początkowy)	$$	$	$$$	$$
Najlepsze dla	Ciepło + chemikalia + prędkość – środek	Czyste chemikalia, żywność/farmaceutyka	Ekstremalny upał, para	Materiały ścierne, zawiesiny

Szybki przewodnik wyboru

Jeśli Twoja usługa jest...	Wybierać...	Dlaczego
Wysoka temperatura (+260°C do +350°C) + chemikalia	Włókno węglowe	PTFE zawodzi, grafit to przesada
Wysokoobrotowe pompy odśrodkowe	Włókno węglowe	Przewodność cieplna do 25 m/s
Gorący olej, płyny przenoszące ciepło	Włókno węglowe	Chemicznie stabilny w wysokiej temperaturze
Media ścierne, zawiesiny	Aramid/PTFE	Najwyższa odporność na ścieranie
Czyste chemikalia, żywność, farmacja	PTFE	Najniższy koszt, zgodny z FDA
Ekstremalne ciepło powyżej +350°C, para	Grafit	Wytrzymuje temperaturę do +650°C

Podstawowe zastosowania

Przemysł	Aplikacja
Przetwarzanie chemiczne	Pompy, mieszadła, zawory — gorące kwasy, rozpuszczalniki, agresywne chemikalia
Ropa i gaz	Pompy rafineryjne, zawory rurociągów — gorące oleje, węglowodory
Wytwarzanie energii	Pompy zasilające kotły, instalacje parowe – wysoka temperatura, wysokie ciśnienie
Pulpa i papier	Komory fermentacyjne, pompy magazynujące — gorące ługi, zawiesiny
Obróbka stali i metalu	Układy hydrauliczne, walcarki – odprowadzanie ciepła
Morski	Pompy pokładowe, uszczelnienia rury rufowej — woda morska, oleje

Aplikacje w świecie rzeczywistym

Studium przypadku 1: Pompa do gorącego oleju rafineryjnego — 3 razy dłuższa żywotność

Klient: Duża firma rafineryjna przetwarzająca gorący olej o temperaturze 280°C

Wyzwanie: uszczelka PTFE była wymieniana co 4-6 miesięcy. Temperatura robocza wynosiła 280°C — powyżej limitu ciągłej pracy PTFE. Uszczelnienie miękło i wytłaczało się, powodując wycieki i częste przestoje.

Rozwiązanie: Zainstalowane uszczelnienie z włókna węglowego z impregnacją PTFE/grafitem. Wysoka przewodność cieplna rozprasza ciepło tarcia. Włókna węglowe zachowały wytrzymałość w temperaturze 280°C.

Wynik: pakowanie trwało ponad 18 miesięcy – 3 razy dłużej. Zerowy wyciek. Okresy między przeglądami wydłużały się z miesięcy do lat.

Roczne oszczędności kosztów: 12 000 USD na pompę.

Studium przypadku 2: Zakłady chemiczne — zgodność pH 0–14

Klient: Zakład chemiczny pompujący wiele chemikaliów w pełnym zakresie pH

Wyzwanie: Jednego dnia kwas, następnego żrący. Uszczelnienie PTFE działało chemicznie, ale nie wytrzymywało ciepła wytwarzanego przy dużych prędkościach. Szczeliwo grafitowe utlenione kwasami.

Rozwiązanie: Uszczelnienie z włókna węglowego o odporności chemicznej pH 0-14 i wysokiej przewodności cieplnej. Radził sobie zarówno z chemikaliami, jak i ciepłem.

Wynik: Niezawodne pakowanie we wszystkich usługach chemicznych. Rozpraszanie ciepła wyeliminowało zadrapania wału. Żadnych wymian w ciągu 12 miesięcy.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Factory Factory Factory Factory

Dane techniczne

Właściwości pakowania włókna węglowego

Parametr	Wartość
Zakres temperatur	-240°C do +350°C
Ciśnienie — obrotowe	Do 25-30 barów
Ciśnienie — tłokowe	Do 100-200 barów
Ciśnienie — statyczne	Do 200 barów
Prędkość — obrotowa	Do 25 m/s
Prędkość — posuwisto-zwrotna	Do 2 m/s
Zakres pH	0-14 (z wyjątkiem silnych utleniaczy w wysokiej temperaturze)
Tworzywo	Impregnacja włóknem węglowym + PTFE/grafitem
Kolor	Czarny

Dostępne stopnie

Typ oceny	Budowa	Najlepsze dla
Impregnacja włókna węglowego + PTFE	Przędza węglowa z dyspersją PTFE	Ogólne usługi chemiczne, pH 0-14, niskie tarcie
Włókno węglowe + grafit/PTFE	Przędza węglowa z grafitem i PTFE	Rozpraszanie ciepła, wysoka temperatura, zmniejszone tarcie
Włókno węglowe o dużej gęstości	Gęsty oplot, wysoka zawartość węgla	Ekstremalne ciśnienie, wysokie ścieranie, celuloza i papier
Włókno węglowe ze środkami blokującymi	Zaawansowana formuła do ekstremalnych zastosowań	Agresywne chemikalia, wysoka temperatura, energia nuklearna

Zapewnienie jakości

Wysokiej jakości włókno węglowe — najwyższej jakości przędza węglowa od wiodących producentów

Impregnacja PTFE/grafitem – Dokładna obróbka zapewniająca stałe smarowanie i odporność chemiczną

Precyzyjny splot — konstrukcja z plecionego splotu zapewnia jednolitą gęstość i elastyczność

Pełna identyfikowalność – możliwość śledzenia każdej partii od surowca po gotowe opakowanie

Przetestowana wydajność — parametry temperatury, ciśnienia i prędkości zweryfikowane zgodnie ze standardami branżowymi

Test Test Test Test

Często zadawane pytania

P: Kiedy należy stosować opakowanie plecione z włókna węglowego?

Odp.: Użyj go, gdy potrzebujesz uszczelnienia, które wytrzyma jednocześnie ciepło, ciśnienie i chemikalia, czyli środek, w którym PTFE zawodzi (powyżej +260°C), a grafit jest przesadą (poniżej +350°C).

Kiedy stosować: +260°C do +350°C, duża prędkość (do 25 m/s), wysokie ciśnienie, gorące oleje, chemikalia pH 0-14.

Kiedy NIE stosować: Silne utleniacze w wysokiej temperaturze (kwas azotowy, chlor), węgiel utlenia się.

Czyste chemikalia poniżej +200°C, PTFE jest tańszy.

Ekstremalne temperatury powyżej +350°C, grafit jest lepszy.

Przemysł spożywczy/farmaceutyczny, PTFE jest zgodny z wymogami FDA, węgiel nie.

P: Włókno węglowe vs. PTFE czy grafit, które z nich pozwoli Ci zaoszczędzić pieniądze?

Odp.: PTFE kosztuje najmniej na początku, ale nie sprawdza się powyżej +200°C. Grafit kosztuje najwięcej i wytrzymuje temperaturę +650°C, ale jeśli temperatura Twojej usługi wynosi poniżej +350°C, przepłacasz za możliwości, których nie potrzebujesz.

Włókno węglowe to najlepszy wybór: wyższy niż PTFE, niższy niż grafit, ale obejmuje twardy środkowy zakres, w którym PTFE zawodzi, a grafit jest niepotrzebny.

Szybka zasada:

Poniżej +200°C media czyste → PTFE.

+260°C do +350°C, chemikalia, duże prędkości → Włókno węglowe.

Powyżej +350°C, para wodna → Grafit.
