Uszczelnienie PTFE wzmocnione włóknem aramidowym

Wyprodukowane przez Taifno, to uszczelnienie PTFE wzmocnione włóknem aramidowym jest splecione z włókien aramidowych o wysokiej wytrzymałości, PTFE i smarów. Zapewnia doskonałą odporność na zużycie i wytrzymałość, dzięki czemu idealnie nadaje się do transportu płynów zawierających cząstki stałe. Świadczymy usługi dostosowywania OEM i czekamy na Twoje zapytania.

Wyślij zapytanie

Opis produktu

W warunkach pracy, w których uszczelnienie z czystego PTFE jest podatne na zużycie i uszkodzenie, uszczelnienie z PTFE wzmocnionego włóknem aramidowym pozostaje nienaruszone; wytrzymuje ciśnienie do 200 barów, obsługuje prędkości liniowe do 20 m/s i jest odpowiedni dla zakresu pH 2–12.

Jeśli Twój projekt obejmuje transport płynów zawierających zawiesinę, żwir lub kryształy, Taifno, jako profesjonalny producent, zdecydowanie zaleca uszczelnienie z kompozytu aramid/PTFE.

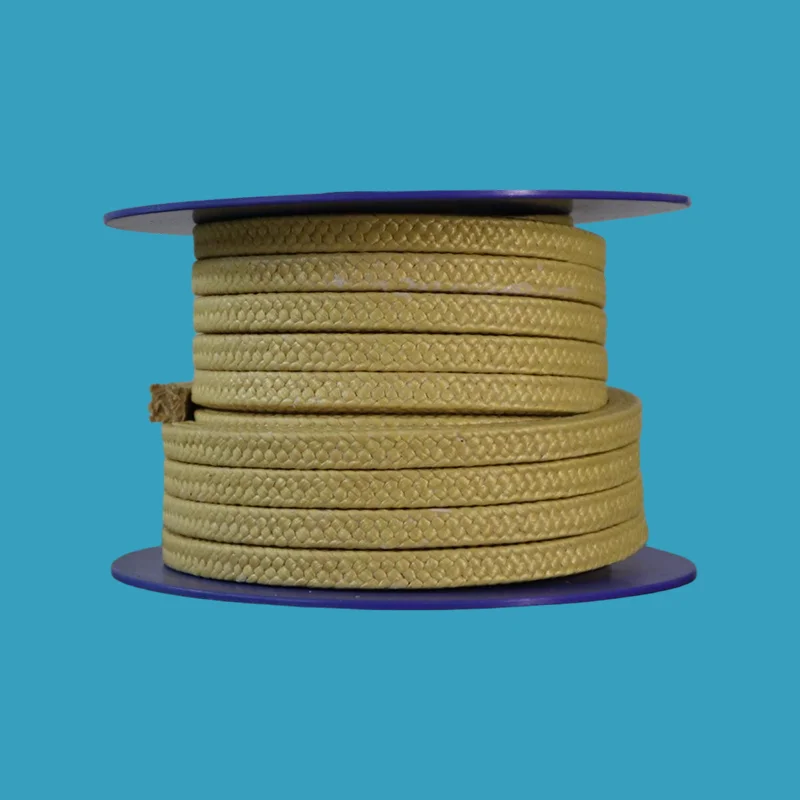

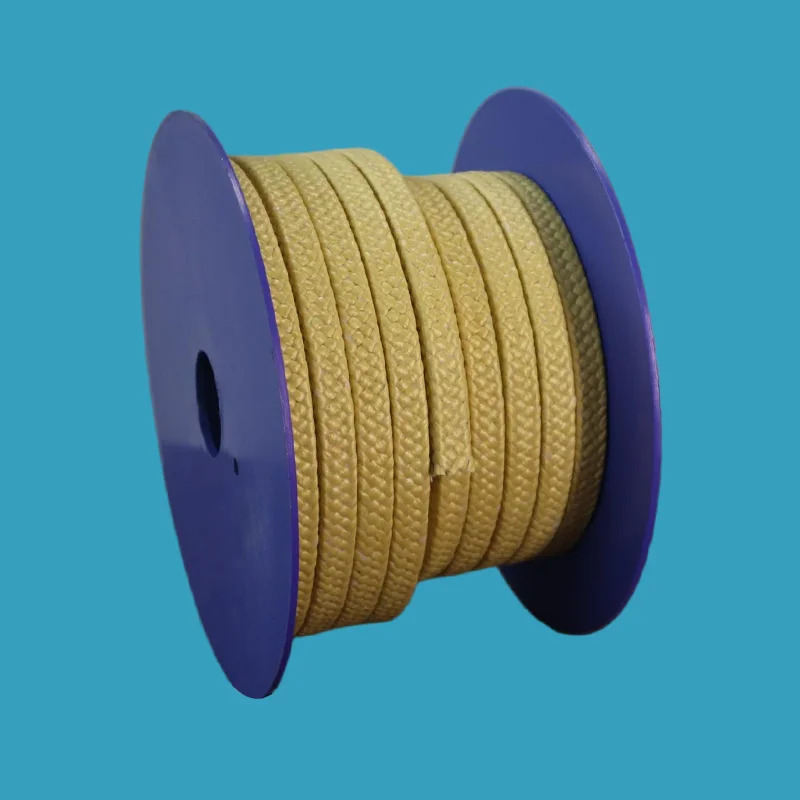

Aramid Fiber Reinforced PTFE Packing

Co to jest opakowanie PTFE wzmocnione włóknem aramidowym?

Szczeliwo aramidowo-PTFE jest splatane z włókien aramidowych o wysokiej wytrzymałości połączonych z PTFE i smarami. Aramid zapewnia wyjątkową wytrzymałość, odporność na ścieranie i udarność, dzięki czemu zyskał przydomek „syntetyczny drut stalowy” (wytrzymałość jest trzykrotnie większa od drutu stalowego przy jednej piątej ciężaru). PTFE i smary zmniejszają tarcie, rozpraszają ciepło i zapewniają odporność chemiczną.

Jak to działa:

Włókna aramidowe: Zapewniają wytrzymałość strukturalną, odporność na ścieranie i wytłaczanie — wytrzymują cząstki ścierne przecinające miękki PTFE

PTFE/smary: zmniejszają tarcie, zapobiegają zarysowaniu wału i rozpraszają ciepło tarcia

Konstrukcja pleciona: Oplot blokujący zapewnia elastyczność i równomierny kontakt wału, co zapewnia niezawodne uszczelnienie

Dlaczego warto wybrać opakowanie aramidowe/PTFE?

Problem	Jak aramid/PTFE rozwiązuje ten problem
Uszczelnienie PTFE szybko się zużywa	Włókna aramidowe są bardzo odporne na ścieranie – wytrzymują nawet tam, gdzie PTFE ulega rozdrobnieniu
Media ścierne niszczą miękkie uszczelnienia	Wytrzymała konstrukcja radzi sobie z zawiesinami, piaskiem, kryształami i brudnymi płynami
Wysokie ciśnienie powoduje wytłaczanie	Aramid zapewnia wytrzymałość przeciw wytłaczaniu – utrzymuje kształt pod ciśnieniem
Ciepło tarcia niszczy wały	Smary PTFE zmniejszają tarcie i odprowadzają ciepło
Częsta wymiana kosztuje przestoje	Wytrzymuje 5-10 razy dłużej niż uszczelnienie PTFE w zastosowaniach ściernych

Różnica pH: dlaczego to ma znaczenie

Tworzywo	Zakres pH	Najlepsze dla
Opakowanie PTFE	pH 0-14 (uniwersalny)	Czyste chemikalia, kwasy, zasady, żywność/farmaceutyka – gdzie priorytetem jest odporność chemiczna
Uszczelnienie aramidowe/PTFE	pH 2-12	Media ścierne, szlamy, brudne płyny – gdzie priorytetem jest odporność na zużycie

Kiedy wybrać aramid/PTFE: Twoje media są ścierne ORAZ pH w granicach 2-12. Jeśli Twoje media mają pH 0-1 lub pH 13-14 ORAZ są ścierne, możesz potrzebować innego rozwiązania (skontaktuj się z nami).

Przewodnik porównawczy i wyboru

Aramid/PTFE vs PTFE vs Węgiel/Grafit

Funkcja	Aramid/PTFE	Opakowanie PTFE	Węgiel/grafit
Odporność na ścieranie	★★★★★ najtrudniejszy	★☆☆☆☆ nosi się szybko	★★★☆☆
Odporność chemiczna	★★★★☆ pH 2-12	★★★★★ pH 0-14	★★★★☆
Temperatura	-180°C do +200°C	-180°C do +200°C	Do +650°C
Ciśnienie (tłokowe)	Do 200 barów	Do 200 barów	Do 250 barów
Prędkość (obrotowa)	Do 20 m/s	Do 20 m/s	Do 20 m/s
Koszt (początkowy)	$$	$	$$$
Żywotność (obsługa ścierna)	Długie — 5-10x PTFE	Krótko – tygodnie	Umiarkowany
Najlepsze dla	Materiały ścierne, szlamy, brudne płyny	Czyste chemikalia, żywność/farmaceutyka	Wysoka temperatura, para

Szybki przewodnik wyboru

Jeśli Twoja usługa jest...	Wybierać...
Zawiesiny, piasek, ciecze krystalizujące	Aramid/PTFE – odporny na ścieranie
Czysta chemia, żywność, farmacja (pH 0-14)	Uszczelnienie PTFE
Wysoka temperatura powyżej +200°C	Uszczelnienie węglowe/grafitowe
Wysokie ciśnienie + materiały ścierne	Aramid/PTFE z konstrukcją zapobiegającą wytłaczaniu
Nie jesteś pewien? Prześlij nam swoje media, temperaturę i ciśnienie	Polecamy

Podstawowe zastosowania

Przemysł	Aplikacja
Przetwarzanie chemiczne	Pompy szlamowe, mieszadła, reaktory — media ścierne, pH 2-12
Pulpa i papier	Pompy magazynowe, komory fermentacyjne, obsługa ługu czarnego/białego
Górnictwo i przetwórstwo minerałów	Pompy do szlamu, obsługa odpadów poflotacyjnych — piasek, cząstki rudy
Wytwarzanie energii	Transport popiołu, pompy szlamu węglowego
Oczyszczanie ścieków	Pompy do ścieków, przeładunek piasku
Jedzenie i cukier	Syropy cukrowe, zawiesiny spożywcze – ścierne, ale nietoksyczne
Ropa i gaz	Pompy płuczkowe, płuczki wiertnicze — wysokociśnieniowe, ścierne

Typowy sprzęt

Pompy rotacyjne (odśrodkowe)

Pompy tłokowe (tłok, tłok)

Miksery i mieszadła

Uszczelki reaktora

Trzpienie zaworów (zastosowania statyczne)

Factory Factory Factory Factory

Aplikacje w świecie rzeczywistym

Studium przypadku 1: Pompa do szlamu górniczego — 10 razy dłuższa żywotność

Klient: Firma odkrywkowa zajmująca się obróbką szlamu rudnego

Wyzwanie: Uszczelnienie PTFE w pompach odśrodkowych wymieniano co 3-4 tygodnie. Cząsteczki ścierne przecinają miękkie włókna PTFE, powodując wycieki i przerwy w produkcji. Każda wymiana oznaczała 2 godziny przestoju i utratę wydajności.

Rozwiązanie: Zainstalowane uszczelnienie aramidowe/PTFE z konstrukcją oplotu blokującego. Narożniki aramidowe zapewniają odporność na ścieranie, podczas gdy PTFE utrzymuje niskie tarcie.

Wynik: pakowanie trwało ponad 8 miesięcy – 10 razy dłużej. Okresy konserwacji wydłużone z tygodni do pór roku. Wyeliminowano ponad 10 przypadków wymiany pompy rocznie.

Studium przypadku 2: Zakłady chemiczne — potwierdzono zgodność o pH 2–12

Wyzwanie: Zakład chemiczny przetwarzający zawiesiny ścierne o pH 10 stosował uszczelnienia zawierające wyłącznie aramid. Chociaż odporność na ścieranie była dobra, uszczelnienie porysowało wał.

Rozwiązanie: Przełączono na uszczelnienie PTFE wzmocnione włóknem aramidowym. PTFE zmniejszyło tarcie i wyeliminowało zarysowania wału. Potwierdzona zgodność z pH 10.

Wynik: Brak zarysowań wału. Wydłużono okres pakowania z 3 miesięcy do ponad 12 miesięcy. Zgodność z pH 2-12 sprawdzona dla aplikacji.

Uwaga: Rzeczywiste wyniki różnią się w zależności od warunków zastosowania. Skontaktuj się z nami, aby uzyskać zalecenia dotyczące konkretnych zastosowań.

Dane techniczne

Właściwości uszczelnienia aramidowego/PTFE

Parametr	Wartość
Zakres temperatur	-180°C do +200°C
Ciśnienie — obrotowe	Do 30 barów (435 psi)
Ciśnienie — tłokowe	Do 200 barów
Ciśnienie — statyczne	Do 250 barów
Prędkość — obrotowa	Do 20 m/s
Prędkość — posuwisto-zwrotna	Do 2 m/s
Zakres pH	2-12 (nie 0-14 – włókna aramidowe mają limity pH)
Gęstość	1,45-1,50 g/cm3
Tworzywo	Włókno aramidowe + PTFE + smary
Kolor	Żółty lub żółto-brązowy

Dostępne stopnie

Typ oceny	Budowa	Najlepsze dla
Przędza PTFE z narożnikami aramidowymi	Powierzchnie PTFE zmniejszają tarcie, narożniki aramidowe zapewniają odporność na ścieranie	Ogólne usługi ścierne, umiarkowane ciśnienie, pompy
Rdzeń aramidowy z zewnętrznymi warstwami PTFE	Rdzeń aramidowy zapewniający wytrzymałość, zewnętrzne warstwy PTFE zapewniające niskie tarcie	Wysokie ciśnienie, duże ścieranie
Aramid impregnowany PTFE	Przędza aramidowa traktowana dyspersją PTFE i smarami	Zrównoważone działanie — odporność na ścieranie + odporność chemiczna
Aramid/PTFE z grafitem	Aramid/PTFE ze smarem grafitowym	Rozpraszanie ciepła, zmniejszone tarcie

Zapewnienie jakości

Wysokiej jakości włókna aramidowe – najwyższej jakości przędza aramidowa od wiodących producentów

Impregnacja PTFE – Dokładna obróbka dyspersją PTFE w celu zapewnienia stałego smarowania

Precyzyjny splot — konstrukcja z plecionego splotu zapewnia jednolitą gęstość i elastyczność

Pełna identyfikowalność – możliwość śledzenia każdej partii od surowca po gotowe opakowanie

Przetestowana wydajność — parametry temperatury, ciśnienia i prędkości zweryfikowane zgodnie ze standardami branżowymi

Test Test Test Test

Często zadawane pytania

P: Kiedy należy stosować uszczelnienie aramidowe/PTFE?

A:Kiedy go używać: Środki ścierne, brudne płyny, wysokie ciśnienie, górnictwo, celuloza i papier, ścieki.

Kiedy NIE stosować: Czyste chemikalia (lepszy jest PTFE), żywność/farmaceutyka (PTFE jest zgodny z wymaganiami FDA), temperatury powyżej +200°C (użyj węgla/grafitu), pH poniżej 2 lub powyżej 12 (wartości graniczne pH).

Kluczowa różnica pH: Uszczelnienie PTFE ma uniwersalne pH 0-14. Aramid/PTFE ma pH 2-12.

P: Uszczelnienie aramidowe/PTFE czy PTFE – które z nich pozwala zaoszczędzić pieniądze?

Odp.: Uszczelnienie PTFE kosztuje mniej od razu i działa w przypadku czystych płynów. Jeśli jednak Twoje media są ścierne, wymieniasz je co kilka tygodni, a każda wymiana oznacza przestoje, robociznę i utratę produkcji.

Uszczelnienie aramidowe/PTFE: Kosztuje 2-3 razy więcej na początku, ale wytrzymuje 5-10 razy dłużej w przypadku zastosowania ściernego. Jedna wymiana zamiast dziesięciu. W ciągu roku aramid/PTFE pozwala zaoszczędzić pieniądze na częściach, robociźnie i przestojach.

Szybka zasada:

Czysty płyn = PTFE.

Brudna ciecz zawierająca ciała stałe = Aramid/PTFE.

P: Jakie są ograniczenia i najczęstsze błędy?

A: Temperatura: -180°C do +200°C.

Ciśnienie: do 30 bar (obrotowe), do 200 bar (tłokowe).

Prędkość: do 20 m/s (obrotowe).

Chemiczny: pH 2-12 – unikać silnych utleniaczy.

Dwa częste błędy:

(1) Wał zbyt miękki: aramid jest twardy; zapewnić twardość wału ≥45 HRC lub zastosować tuleję wału.

(2) Nadmierne dokręcenie: nadmierne ściskanie uszkadza uszczelnienie i zwiększa ciepło tarcia. Użyj klucza dynamometrycznego. Postępuj zgodnie z naszym przewodnikiem instalacji.
