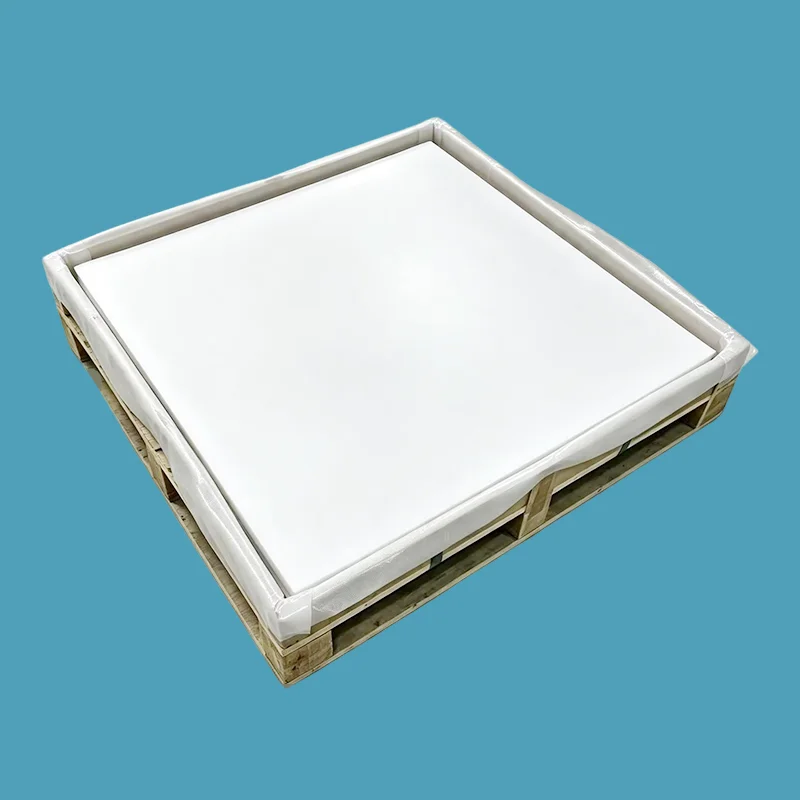

Produkty z blachy PTFE i formowane są stosowane w przemyśle chemicznym, mechanicznym i elektrycznym. Jeśli szukasz profesjonalnego producenta i dostawcy tych produktów, wybierz Taifno, a my możemy zaoferować usługi w jednym miejscu.
Arkusz z PTFE: Wytwarzany poprzez cięcie obrotowe (skórowanie) z formowanego kęsa PTFE po spiekaniu. Cienka, precyzyjna, duża szerokość, doskonałe wykończenie powierzchni. Wybierz go, gdy potrzebujesz cienkich arkuszy (0,3-10 mm) o wąskiej tolerancji grubości (± 0,02 mm), dużej szerokości (do 2700 mm) i gładkiej powierzchni. Idealny do uszczelek, wykładzin, taśm i izolacji elektrycznych.
Arkusz formowany PTFE: Wytwarzany poprzez formowanie tłoczne żywicy PTFE w formie, a następnie spiekanie. Gruby, mocny, doskonałe właściwości mechaniczne. Wybierz ją, gdy potrzebujesz grubych arkuszy (4–200 mm) do obróbki części konstrukcyjnych, płytek łożyskowych, gniazd zaworów i komponentów wymagających integralności materiału.
Podstawowa różnica między skrawanymi i formowanymi arkuszami PTFE polega na procesie produkcyjnym.
Wytwarzany poprzez zagęszczenie żywicy PTFE w cylindryczny kęs, spiekanie, a następnie obrotowe cięcie (skórowanie) kęsa na cienkie arkusze
Wytwarza cienkie arkusze o doskonałym wykończeniu powierzchni i wąskiej tolerancji grubości
Dostępne w dużych szerokościach do 2700 mm
Wytwarzany poprzez formowanie tłoczne żywicy PTFE w płaską formę pod ciśnieniem, a następnie spiekanie
Tworzy grube, gęste arkusze o wysokiej integralności mechanicznej
Gatunki z wypełniaczami (szkło, węgiel, grafit, MoS₂, brąz) dostępne głównie w formie formowanych arkuszy
|
Nieruchomość |
Wartość |
|
Zakres grubości |
0,3 mm — 10 mm (dostępne do 30 mm) |
|
Zakres szerokości |
Do 2700 mm (dla cienkich mierników) |
|
Tolerancja grubości |
±0,02 mm — ±0,30 mm (wąska tolerancja) |
|
Wykończenie powierzchni |
Znakomite — gładkie, jednolite |
|
Wytrzymałość na rozciąganie |
≥20 MPa |
|
Najlepsze dla |
Uszczelki, wkładki, taśmy, izolacja elektryczna |
Precyzyjna grubość: idealna do zastosowań wymagających wąskich tolerancji grubości
Duża szerokość: do 2700 mm szerokości, odpowiednia do dużych uszczelek kołnierzowych
Gładka powierzchnia: doskonałe wykończenie powierzchni, gotowa do użycia
Elastyczny: może być dostarczany w rolkach w przypadku cienkich grubości
|
Nieruchomość |
Wartość |
|
Zakres grubości |
4mm — 200mm (do 100mm w standardzie) |
|
Szerokość × Długość |
Do 2000×2000mm |
|
Tolerancja grubości |
±0,30 mm — ±1,0 mm (mniej precyzyjne) |
|
Wykończenie powierzchni |
Dobry — może posiadać niewielkie nierówności powierzchni |
|
Wytrzymałość na rozciąganie |
30-40 MPa |
|
Najlepsze dla |
Pancerze łożyskowe, gniazda zaworów, uszczelnienia, elementy konstrukcyjne |
Gruby materiał: idealny do obróbki niestandardowych części
Gęsta struktura: doskonała wytrzymałość mechaniczna
Integralność strukturalna: odpowiednia do zastosowań nośnych
Dostępne gatunki z wypełnieniem: szkło, węgiel, grafit, MoS₂, brąz dla ulepszonych właściwości
|
Funkcja |
Przeklęty arkusz |
Formowany arkusz |
|
Zakres grubości |
0,3 — 10 mm (do 30 mm) |
4 — 200 mm |
|
Zakres szerokości |
Do 2700 mm |
Do 2000×2000mm |
|
Tolerancja grubości |
Bardzo ciasne (±0,02-0,30 mm) |
Luźniejszy (±0,30-1,0 mm) |
|
Wykończenie powierzchni |
Doskonałe – gładkie |
Dobry – może wymagać obróbki |
|
Wytrzymałość mechaniczna |
Umiarkowany — odpowiedni do cienkich zastosowań |
Wyższa — gęsta, mocna struktura |
|
Elastyczność |
Możliwość walcowania w przypadku cienkich mierników |
Sztywne — tylko w formie arkusza |
|
Wypełnione oceny |
Ograniczony |
Szkło, węgiel, grafit, MoS₂, brąz |
|
Najlepsze dla |
Uszczelki, wkładki, taśmy, izolacja elektryczna |
Części konstrukcyjne, panewki łożyskowe, gniazda zaworów, grube uszczelnienia |
|
Jeśli Twoja aplikacja jest... |
Wybierać... |
Dlaczego |
|
Cienkie uszczelki (0,5-3mm) |
Przeklęty arkusz |
Wąska tolerancja, gładka powierzchnia, jednolita grubość |
|
Duże uszczelki kołnierzowe |
Przeklęty arkusz |
Dostępna szeroka szerokość — mniej szwów |
|
Taśma elektroizolacyjna |
Przeklęty arkusz |
Cienkie sprawdziany, rolki, doskonałe właściwości dielektryczne |
|
Wykładziny zbiorników chemicznych |
Przeklęty arkusz |
Cienkie, wygodne, szerokie prześcieradła |
|
Płytki łożyskowe, części ślizgowe mostu |
Formowany arkusz |
Gruba, mocna, gęsta struktura |
|
Części obrabiane na zamówienie |
Formowany arkusz |
Gruby materiał do toczenia/frezowania CNC |
|
Gniazda zaworów, pierścienie tłokowe |
Formowany arkusz |
Integralność materiału, wytrzymałość |
|
Wypełnione gatunki PTFE (szkło, węgiel, brąz) |
Formowany arkusz |
Lepsza dyspersja wypełniacza w gatunkach formowanych |
|
Przemysł |
Aplikacja |
Preferowany typ |
|
Przetwarzanie chemiczne |
Uszczelki kołnierzy rur, uszczelnienia pomp, tuleje zbiorników |
Skośne (cienkie), Formowane (grube) |
|
Inżynieria mechaniczna |
Płytki łożyskowe, prowadnice ślizgowe, paski ścierne |
Formowane |
|
Elektryka i elektronika |
Taśma izolacyjna, folie kondensatorów, osłona przewodów |
Skośne |
|
Most i budowa |
Konstrukcyjne łożyska ślizgowe, kompensatory |
Formowane |
|
Żywność i farmaceutyka |
Uszczelki spełniające wymagania FDA, uszczelki sanitarne |
Skośny (klasa FDA) |
|
Półprzewodnik |
Ultraczyste chemiczne wkładki dystrybucyjne |
Skośne |
|
Parametr |
Wartość |
|
Ciągła temperatura pracy |
-180°C do +200°C |
|
Temperatura topnienia |
327°C |
|
Gęstość |
2,10 — 2,30 g/cm3 |
|
Wytrzymałość na rozciąganie |
20 — 40 MPa (w zależności od gatunku) |
|
Wydłużenie przy zerwaniu |
≥250% |
|
Współczynnik tarcia |
0,04 — 0,20 |
|
Wytrzymałość dielektryczna |
≥10 KV/mm |
|
Absorpcja wody |
<0,01% |
|
Zakres pH |
0-14 uniwersalna odporność chemiczna |
|
Kolor |
Biały (dziewiczy), niestandardowe kolory dla wypełnionych gatunków |
|
Zgodny z FDA |
Tak (pierwotna klasa) |
|
Grubość (mm) |
Szerokość (mm) |
Notatki |
|
0,1 — 0,4 |
Do 1500 mm |
— |
|
0,5 — 8,0 |
Do 2700 mm |
— |
|
8,0 — 10,0 |
Do 2700 mm |
— |
|
0,3 — 10,0 |
1000 — 2000 mm |
— |
|
Grubość (mm) |
Rozmiar (mm) |
Notatki |
|
2 — 100 |
1000×1000, 1200×1200, 1500×1500, 2000×2000 |
— |
|
4 — 200 |
1000×1200 |
— |
|
Rozmiary niestandardowe |
Dostępne na zamówienie |
— |
100% dziewiczej żywicy PTFE – bez przemiału i materiałów pochodzących z recyklingu
Pełna identyfikowalność – certyfikaty materiałowe dostępne na żądanie
Produkcja precyzyjna - wąskie tolerancje grubości dla arkuszy ściętych
Dostępne gatunki zgodne z FDA – pierwotny PTFE spełnia wymagania FDA
Dostępne gatunki z wypełnieniem – szkło, węgiel, grafit, MoS₂, brąz
Możliwości w dużych rozmiarach – arkusze ścięte o szerokości do 2700 mm, arkusze formowane do 2000 × 2000 mm
Czas realizacji — standardowe rozmiary dostępne w magazynie (24-48 godzin); rozmiary niestandardowe 5-15 dni
Firma petrochemiczna w Fujian w Chinach borykała się z powtarzającymi się problemami z uszczelnieniem w układzie kołnierzowym wymiennika ciepła pracującym w trudnych warunkach ciśnienia 2,5 MPa i temperatury 180°C. Oryginalne uszczelki gumowe uległy przyspieszonemu starzeniu, pęcznieniu i pogorszeniu wydajności z powodu ciągłego narażenia na media chemiczne i podwyższone temperatury, co skutkowało częstą wymianą uszczelek, zwiększonymi kosztami konserwacji i potencjalnymi przerwami w produkcji.
Aby poprawić niezawodność uszczelnienia, firma zastąpiła tradycyjne uszczelki gumowe precyzyjnie wycinanymi uszczelkami wykonanymi z formowanych arkuszy PTFE. PTFE zapewnia doskonałą odporność chemiczną, wyjątkową stabilność temperaturową, niskie właściwości tarcia i długotrwałe właściwości uszczelniające, dzięki czemu nadaje się do wymagających zastosowań petrochemicznych. Formowany arkusz PTFE zapewniał stałą gęstość materiału, dobrą stabilność wymiarową i niezawodną odporność na korozyjne media procesowe.
Po wdrożeniu uszczelki z formowanego arkusza PTFE zachowały stabilne właściwości uszczelniające przy pracy ciągłej w temperaturze 2,5 MPa i 180°C. W porównaniu z poprzednim rozwiązaniem z uszczelkami gumowymi żywotność została wydłużona z około 3 miesięcy do ponad 2 lat, co znacznie zmniejszyło częstotliwość konserwacji i poprawiło niezawodność działania urządzeń.
● Sprzęt aplikacyjny: System kołnierzowy petrochemicznego wymiennika ciepła
● Warunki pracy: Ciśnienie 2,5 MPa / temperatura 180°C
● Oryginalne rozwiązanie: Uszczelka gumowa
● Rozwiązanie zamienne: Formowana uszczelka wycinana z arkusza PTFE
● Poprawa żywotności: Przedłużony z 3 miesięcy do ponad 2 lat
● Korzyści: Poprawiona odporność chemiczna, krótsze przestoje konserwacyjne, niższe koszty wymiany i większa niezawodność uszczelnienia
Ten przypadek pokazuje zalety formowanych arkuszy PTFE w zastosowaniach uszczelniających w wysokich temperaturach i chemicznie agresywnych, zapewniając trwałą i niezawodną alternatywę dla konwencjonalnych materiałów na uszczelki gumowe w przemyśle petrochemicznym.
Odp.: Przecięty arkusz jest wycinany obrotowo z formowanego kęsa PTFE. Produkuje cienkie blachy (0,3-10mm) o wąskiej tolerancji grubości (±0,02mm), gładkiej powierzchni i dużej szerokości (do 2700mm).
Użyj przekrojowego, kiedy: Potrzebujesz cienkich uszczelek, wkładek, taśmy izolacyjnej lub dużych uszczelek kołnierzowych wymagających dokładnej grubości.
Formowany arkusz jest bezpośrednio formowany tłocznie. Produkuje grube arkusze (4-200 mm) o wysokiej integralności strukturalnej i wytrzymałości mechanicznej.
Użyj formowanego, gdy: Potrzebujesz płytek łożyskowych, gniazd zaworów, niestandardowych części obrabianych lub uszczelnień konstrukcyjnych.
Szybka zasada:
Potrzebujesz cienkiej, precyzyjnej i dużej szerokości? Skośne.
Potrzebujesz grubego, mocnego i nadającego się do obróbki mechanicznej? Formowane.
Obydwa wytrzymują temperatury od -180°C do +200°C i pH 0-14, odporność chemiczna.
A: Prześcieradło: Grubość 0,1–10 mm (dostępne grubsze do 30 mm). Szerokość do 2700mm. Tolerancja grubości tak wąska, jak ± 0,02 mm dla cienkich mierników. Doskonały do zastosowań z dużymi uszczelkami, gdzie szerokie arkusze zmniejszają liczbę szwów.
Formowany arkusz: Grubość 2-200 mm. Rozmiar do 2000×2000mm. Tolerancja grubości jest mniej dokładna (± 0,3-1,0 mm), ale integralność materiału jest lepsza. Gatunki z wypełniaczami (szkło, węgiel, grafit, MoS₂, brąz) są dostępne głównie w postaci formowanych arkuszy w celu uzyskania lepszych właściwości mechanicznych.
Dostarczamy oba typy w rozmiarach standardowych i niestandardowych. Potrzebujesz konkretnego rozmiaru? Wyślij swoją specyfikację w celu wyceny.
A: Temperatura: -180°C do +200°C praca ciągła.
Chemiczny: Odporność uniwersalna na pH 0-14, NIE jest kompatybilny ze stopionymi metalami alkalicznymi i pierwiastkowym fluorem.
Ograniczenia: PTFE jest miękki, odkształca się pod długotrwałym obciążeniem (płynięcie na zimno/pełzanie). Ze względu na proces produkcyjny blacha skrócona jest bardziej miękka niż blacha formowana. Formowany arkusz ma lepszą wytrzymałość mechaniczną.
Dwa częste błędy:
(1) W przypadku stosowania blachy ciętej do zastosowań konstrukcyjnych lub grubych brakuje jej grubości i wytrzymałości mechanicznej. Użyj formowanego arkusza do części konstrukcyjnych.
(2) W przypadku stosowania formowanego arkusza do cienkich uszczelek wymagających ścisłej tolerancji tolerancja grubości jest luźniejsza. Do precyzyjnych, cienkich zastosowań należy używać blachy skrawanej.
